本节深度探讨了UG NX环境下复杂零件，尤其是板状钢架结构，在库存毛坯较大时的加工工艺。核心在于设计和创建“连接筋”（Connecting Ribs）作为辅助夹持与定位结构，以应对常规装夹方式（如虎钳或吸盘）的局限性。文章从零件几何分析入手，细化到刀具选择（D12 R1.5精加工、D10切断刀），并详细指导了在UG中如何通过轮廓偏置、曲面构建和特征替换等方法，精确建模连接筋和导引进刀槽，确保后续CNC加工过程中的稳定性和刀具路径的光滑性，为高效、高质量地完成正反面加工奠定基础。
🔥 提示：本节教程实战视频如下：
零件几何分析与工艺规划
该零件为典型的钢架结构，尺寸约为 100×50 毫米，属于相对小型的零件。由于原始毛坯较大，且零件侧壁存在直边和斜面（具有斜率），传统的夹紧方式或吸盘固定可能无法保证刚性或适用性。因此，采用连接筋工艺是确保加工稳定性的关键。加工顺序规划通常为：先完成正面粗加工与精加工，留出连接筋；然后翻面，完成背面加工，最后进行切断工序移除连接筋。
零件特征分析与加工顺序确定
通过UG的几何属性分析，确认零件的大部分特征面为平面。但侧壁存在斜度，要求在后续加工中需注意刀具路径的倾角或使用多轴方式处理。由于主要几何特征都集中在零件的四周和底部，故确定了正面（带连接筋）加工和反面（底部）加工的顺序。
刀具选择策略
根据零件的最小特征尺寸来选择精加工刀具，从而保证加工精度和效率：
1. **最小圆角分析 (R1.5)：** 零件底部的最小圆角为 R1.5。
2. **精加工刀具：** 选用直径 D12，R1.5 的圆鼻立铣刀（或平底刀+倒角）。
3. **粗加工刀具：** 根据零件尺寸，选用 D20 或 D16 的平底立铣刀进行大余量去除。
4. **切断刀具：** 专用于切除连接筋，通常选用 D10 的平底立铣刀，其直径需小于连接筋的宽度。
UG NX 连接筋模型的创建
连接筋的设计不仅是为了固定零件，其几何形状和尺寸也直接影响到切断工序的稳定性和刀具寿命。在UG中，需要精确地创建连接筋的几何模型，并将其与零件本体分开管理（通过图层）。
基于轮廓的毛坯定义与偏置
首先，提取零件外轮廓线。为了给切断刀具留下足够的安全距离和操作空间，我们基于零件轮廓向外偏置来确定连接筋的外部边界。
1. **提取轮廓：** 提取待加工零件的外部边界曲线。
2. **轮廓偏置：** 使用“偏置曲线”功能，将轮廓线向外偏置 12mm（略大于切断刀 D10，提供安全裕度）。该偏置曲线定义了连接筋的最终外沿。
连接面的几何构建与替换
连接筋的高度定义了零件夹持的刚性。在此案例中，连接筋的支撑面被设计为在底面留有特定余量。
1. **创建支撑面：** 对零件的加工底面（如反面）进行“偏置曲面”操作，偏置距离为 1mm。这个 1mm 的曲面就是连接筋底部与零件接触的支撑平台。
2. **拉伸体创建：** 将外部偏置轮廓拉伸，并使用“替换面”或布尔运算，使拉伸体的底部与上一步创建的支撑曲面吻合。
3. **图层管理：** 将原始零件、毛坯几何体和连接筋辅助结构分别放置在不同图层（如零件 100 层，连接筋 200 层），便于后续的程序创建和显示控制。
辅助结构细节设计
在连接筋的几何设计中，加入细微的几何修改可以极大地优化刀具的运行状态，降低加工过程中的振动和冲击。
优化连接筋轮廓的圆角处理

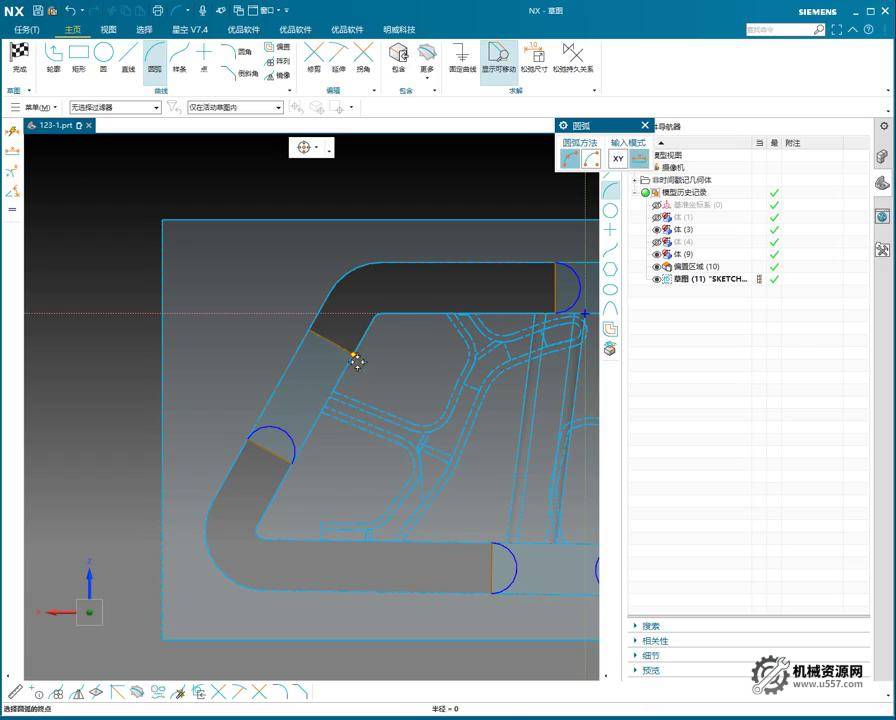

为了保证切断刀具（D10）在切断连接筋时路径的光顺性，建议在连接筋的拐角处加入小圆角。
* **作用：** 避免刀具在直角处突然转向引起的进给速度骤降和冲击，使刀具路径更加平滑（光顺），从而延长刀具寿命并提高切断质量。
进刀槽的设置与作用
在加工连接筋区域之前，尤其是进行粗加工时，工具容易在完全封闭的材料中产生冲击。为此，需要设计一个专用的进刀槽。
* **设计：** 在连接筋区域的角落或适当位置，创建并拉伸一个略大于粗加工刀具直径（例如 D16 粗加工刀对应 D21 的槽）的孔或槽。
* **作用：** 允许所有加工刀具（粗加工、精加工甚至切断刀）从这个预留的开放空间进刀，确保刀具以平稳、渐进的方式切入材料，避免切入时的剧烈冲击。
加工顺序与未来程序展望
一旦连接筋模型和辅助特征设计完毕，就可以按照既定的工艺顺序进行编程。这个顺序需要考虑到零件在连接筋上的固定状态。
侧壁与底面的加工策略
1. **正面粗加工：** 使用 D20/D16 刀具，避开连接筋区域，去除大部分余量。
2. **正面精加工：** 使用 D12 R1.5 刀具，完成所有侧壁、圆角和顶面特征的精加工。
3. **翻面：** 零件翻转，使用连接筋结构进行二次定位和夹持。
4. **背面加工：** 重复粗精加工步骤，完成零件底面（原始毛坯顶部）的加工，包括所有的平面和平行于底面的特征。
最终的切断工序
切断工序是确保零件最终脱离毛坯的关键。
1. **切断准备：** 确认所有正面和背面的加工均已完成。
2. **切断操作：** 使用 D10 切断刀具，沿着连接筋的轮廓进行连续切削。由于连接筋轮廓已进行圆角处理，且有进刀槽引导，切削过程应平稳进行。
3. **零件分离：** 零件成功分离后，进行后续去毛刺和最终检验。
