UG NX 1980 加工工艺实例课：60、第六十节课_案例、工艺连接拉伸讲解

今天王师傅带大家伙儿瞧瞧一个复杂的活儿，这零件看着不起眼，但里面的门道可不少。咱们不光要懂怎么把图纸上的东西变实物，更得知道这UG建模和编程里头，哪些是顺手活儿，哪些是坑。特别是遇到那些造型刁钻的曲面，一味硬上分面功能，多半是要碰壁的。咱们得学着用拉伸、修剪这些组合拳，把它给收拾服帖了。还有，二次装夹是个大问题，光想着怎么加工正面可不行，背面怎么夹、夹哪儿，都得提前在模型里把螺丝孔位设计好，这叫未雨绸缪。整个过程，从创建辅助几何体，到小心翼翼地处理边角，再到最后的加厚成形，每一步都藏着咱们车间里磨出来的经验。记住，最终的目的，是把这玩意儿既能顺利加工出来，又能保证质量，而不是死抠软件的条条框框。

项目背景与零件特性

这回咱们碰到的活儿，是个结构复杂的异形件，看着像航空航天里头的部件，材料八成是轻量化的高强度铝合金，或者要求更高的钛合金。这玩意儿表面曲率变化大，好些地方光顺要求高，薄壁结构也多。建模的时候，不能光想着把形状画出来，还得考虑它的受力情况和后续加工。尤其是那些过渡圆角和自由曲面，如果建模时处理不好，后面编程，刀具路径就会磕磕绊绊，加工出来的表面粗糙度也达不到要求。你看这图，它不光有外形，还有些内部结构和开孔，这都得在建模初期就规划好，不然等加工到一半发现问题，那可就麻烦了。

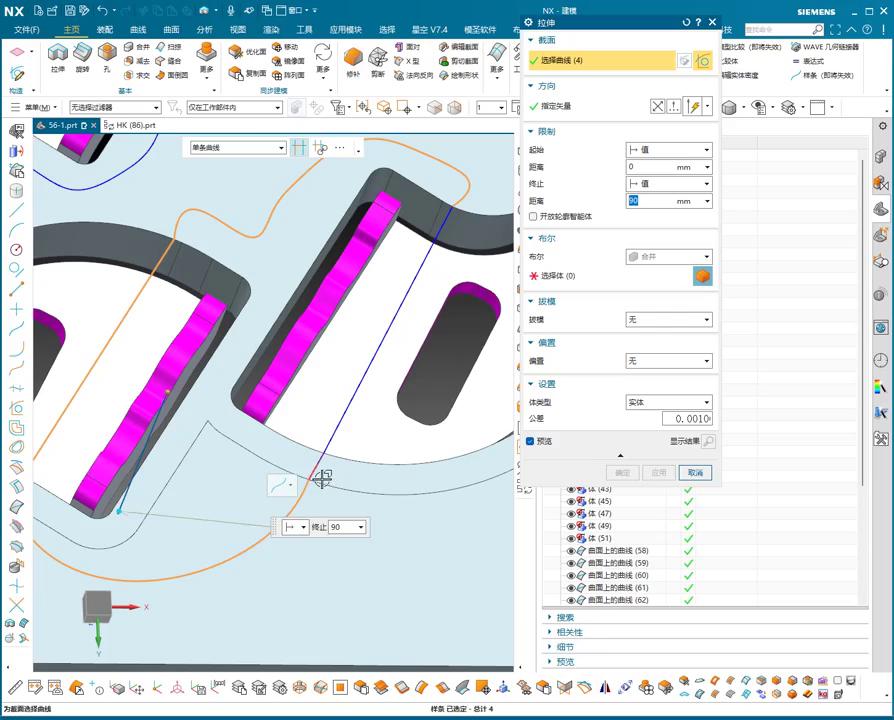

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

好，咱们言归正传，这具体的活儿怎么干，我给你们掰扯掰扯。首先，遇到那些系统分面功能搞不定的复杂曲面，别硬上，那基本就是自讨苦吃。咱们可以巧用“拉伸”命令，通过拉伸出来的辅助面去修剪目标体，这样既能保证曲面光顺，又能精准控制边界。修剪完了，那些多余的辅助线和面，记得要及时清理掉，别让模型里堆满了垃圾，影响后续操作和文件大小。再说到加工时的定位，这零件反过来加工第二面时，总不能直接拿虎钳夹住加工好的面吧？那多半是废了。所以，咱们要在模型上预留出两个装夹用的螺丝孔。打孔的时候，得把定位点精准地放在面上，不然UG可能会报错，或者孔位不准。最后，对于一些需要加厚或者连接的薄壁结构，如果直接加厚报错，可以先尝试用“延伸”命令把面稍微延长一点，再进行“加厚”操作，这样成功率会高很多。记住，每一步操作，都是为了让后面的工序更顺畅，风险更小。

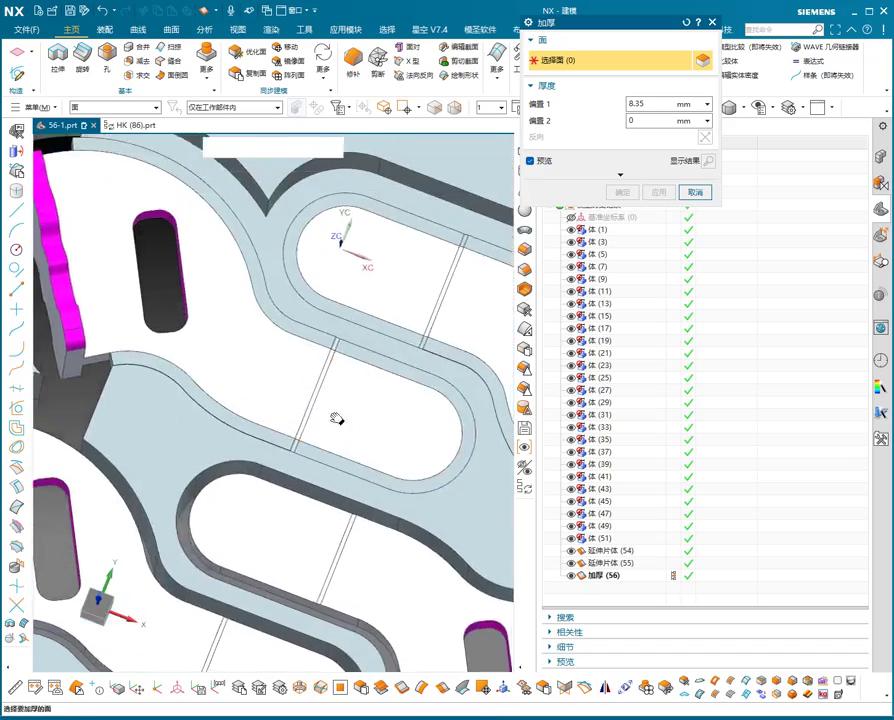

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 复杂曲面处理忌“一根筋”： 别光想着一个命令能解决所有问题。遇到UG自带分面功能不给力的时候，要灵活变通，尝试组合运用拉伸、修剪等多种命令来完成曲面分割和边界定义。这样既能克服软件限制，也能锻炼咱们的思路。
2. 二次装夹点位需提前规划： 零件在进行多面加工时，二次装夹是关键。为了避免损伤已加工表面或造成变形，务必在UG建模阶段就预留好专用装夹孔或定位特征。在原始模型中打好定位孔，保证翻面后夹持有足够的稳定性和刚性。
3. 造型操作顺序与辅助几何管理： UG操作有其内在逻辑，尤其是一些涉及布尔运算和曲面转换的指令。比如，加厚失败时，可能需要先延伸曲面；打孔时，定位点必须准确依附在面上。同时，用过的辅助线、面、体，该删的删，该隐藏的隐藏，保持模型简洁高效，方便后续检查和修改。

本文关键词：UG复杂曲面, 二次装夹, 工艺优化
