UG NX 1980 加工工艺实例课：59、第五十九节课_案例、工艺连接讲解

小李啊，今天咱们聊聊这高难度零件的加工，尤其是那些看着就让人头疼的复杂曲面件。干了这十五年，我见识过不少稀奇古怪的活儿，也啃下过不少硬骨头。UG（NX）这工具啊，用好了它，就是咱们老师傅手里的一把趁手兵器。对于航空航天那些钛合金部件，不光要懂怎么画图、怎么编程，更要对材料的脾性了如指掌。从最初的毛坯进厂，到最终成品出炉，每一步都得想在前头，比如怎么固定，用什么刀具，走什么样的路线才最省时间，又最不容易出废品。特别是那些精密的、薄壁的、带深腔的结构，一点儿疏忽都可能导致前功尽弃。今天就拿个典型的例子，好好给你掰扯掰扯，这其中的门道和那些藏在角落里的“坑”，咱们可得提前把它给填平喽。

项目背景与零件特性

复杂航空支架的钛合金精密加工

这次我们要加工的，是一个航空发动机上的复杂支架。这玩意儿可不是普通零件，它要求强度高、重量轻，还得耐高温，所以材料用的是钛合金（Ti-6Al-4V）。你看这支架的结构，薄壁多，有深腔，还有好几处自由曲面连接，公差要求非常高，特别是几何形状的精度和表面粗糙度。这种材料，加工起来最大的挑战就是硬度高、导热性差，切削热容易集中在刀具上，一不小心就磨损得厉害，甚至引起工件变形。而且，它的弹性模量相对较低，导致加工过程中容易出现弹刀、振动，进而影响加工质量。别看它个头不大，但每个面、每个孔、每个倒角都关系到飞机的安全，所以咱们必须得精益求精。

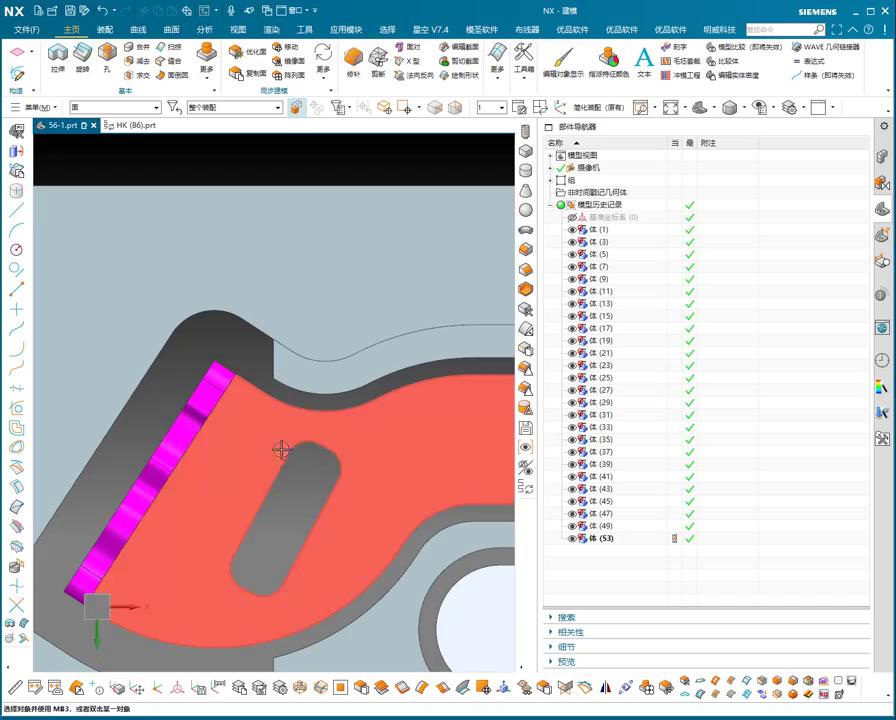

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

确保精度与效率的每一步

小李，这种活儿，光凭一股蛮劲可不行，得讲究策略。

1. 毛坯准备与粗加工

   这钛合金毛坯一来，咱首先得看尺寸余量，然后根据零件的最终形状，在UG里设定好合适的粗加工策略。我一般会选用大直径的硬质合金高进给铣刀，用UG的自适应铣削功能，走等高线清角，确保刀具与材料的接触面积稳定，切削力均匀。记住，粗加工的重点是快速去除大部分余量，同时要避免产生过大的内应力，防止后续精加工时变形。参数上，咱得把转速放低，进给速度适当提高，配合大流量高压冷却液，把切削热及时带走。

2. 应力消除与第一次热处理

   粗加工结束后，为了避免材料内部应力积累导致的变形，咱们得安排一次应力消除热处理。这就像给零件做个“按摩”，放松放松筋骨。UG编程的时候，咱们就得考虑到这一点，提前预留好热处理后的精修余量。

3. 半精加工与精修曲面

   热处理回来后，零件会有些许变形，但不用怕，这都在咱的预料之中。这时候，咱用球头铣刀或者圆角铣刀进行半精加工。UG的曲面加工模块这时就派上大用场了。对于复杂的自由曲面，我会选择“流线铣”或者“陡峭与平坦区域”结合的策略，确保刀路均匀覆盖，减少刀具路径重叠，避免重复切削。特别是深腔部位，还得利用UG的五轴联动功能，让刀具能够以最佳角度切入，避开干涉，保证加工质量和刀具寿命。在这一步，我们开始追求更高的表面质量和更接近最终尺寸。

4. 精加工与表面光洁度

   精加工是考验功夫的重头戏。这时候，刀具要选用更小直径、更高精度的球头铣刀，刀路间距也要设置得非常小，比如0.1mm甚至更小，确保表面光洁度。UG的“固定轴廓形铣”和“可变轴廓形铣”非常适合这种精修。五轴联动在这时就更是不可或缺，它能让刀具在倾斜加工时，保持稳定的切削点和切削条件，避免了换夹带来的累积误差。对于薄壁结构，夹具方案就显得尤为重要，咱们可以用定制的软爪或低压夹具，甚至加辅助支撑，把形变降到最低。UG的仿真功能在这时候必须用上，确保每一步刀路都万无一失，没有任何碰撞风险。

5. 去毛刺与检测

   所有加工完成后，还需要人工仔细去除毛刺，然后就是最重要的检测环节。三坐标测量机（CMM）是标配，对于关键尺寸和形位公差进行全方位检测。有些复杂曲面，我们还会用扫描仪或者光学测量设备，确保与UG模型的设计完全一致。

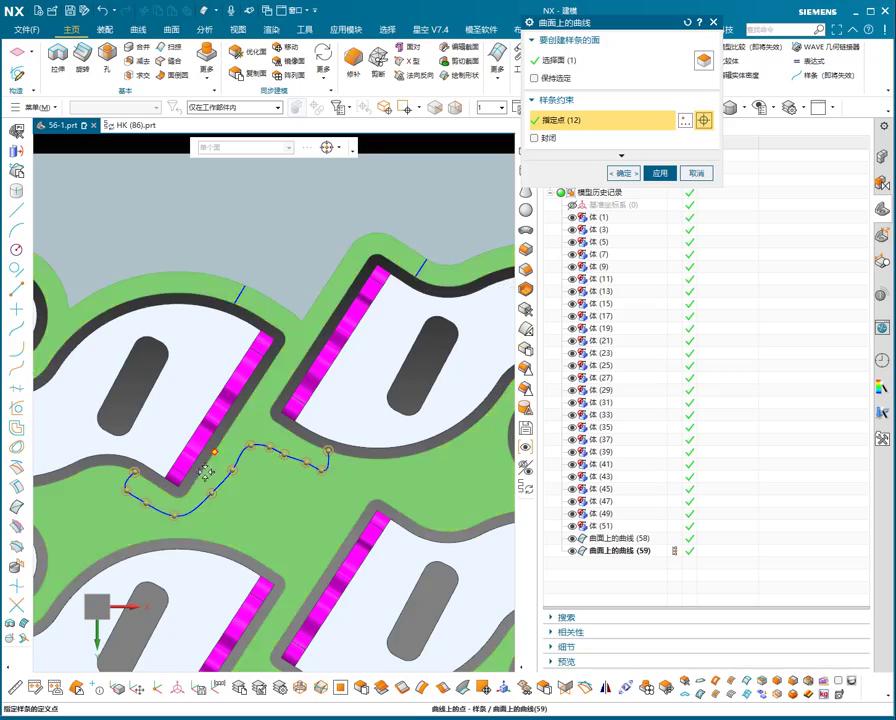

老师傅实操截图 – 核心工艺点解析

本节避坑总结

小李，下面这三点，是老师傅我这么多年摸爬滚打出来的经验，你可得给我记牢了：

1. 材料特性为先，参数不能死搬硬套

   特别是像钛合金这类难加工材料，切削参数万万不能照本宣科。经验告诉我，对钛合金，要坚持“低速高进给”原则，即较低的主轴转速配合较高的每齿进给量，这样能有效控制切削温度，延长刀具寿命。同时，冷却液要足量、高压，直接冲刷到切削区，把热量和切屑及时带走。你得学会观察切屑颜色、形状，听刀具声音，感觉振动情况，这些都是实时反馈，比UG里的模拟参数更真实。

2. 复杂件装夹是“命门”，预防变形重于一切

   面对薄壁、自由曲面多的零件，装夹方案是成败的关键。要多点均匀受力，避免应力集中，可以考虑使用真空吸盘、低熔点合金填充或定制的柔性夹具。对于薄壁结构，在设计UG加工路径时，就要规划好分阶段加工和多次应力消除的工艺，甚至在编程时考虑预留“工艺筋”，等精加工快结束时再切除，来增强刚性，防止振动和变形。记住，在UG里设计夹具和模拟装夹效果，是防止变形的第一道防线。

3. UG编程模拟要做到“眼到心到手到”

   UG的五轴联动编程功能强大，但再好的软件，也需要咱们师傅的经验去驾驭。在生成刀路后，一定要进行全面的刀路仿真和碰撞检测，包括刀具、刀柄、夹具和工件的干涉。特别是五轴路径，多轴联动带来的复杂性很高，任何一个微小的疏忽都可能导致机床撞车。模拟的时候，不仅要看有没有碰撞，还要看空刀路径是否合理，能否进一步优化减少空走刀时间，提升整体效率。这可是真金白银省下来的，也是咱们技术实力的体现。
