大家好，我是老王，搞机械加工这一行十五个年头了。这些年啊，从车、铣、刨、磨、电火花这些老手艺，一路摸爬滚打，到现在也算是把UG (NX) 玩得溜转，尤其是在复杂曲面建模和五轴联动编程上，积累了些心得。今天咱们不谈虚的，就拿实际项目为例，给大伙儿掰扯掰扯怎么把一个看着棘手的复杂零件，从UG里头精准建模，到五轴刀路优化，再到实际加工中材料特性、装夹热处理这些细节怎么拿捏，让你们少走弯路，少出废品。这中间的每一步，都得带着脑子，带着经验，才能把活儿干漂亮。

项目背景与零件特性：航发叶片的高精度挑战

这次咱们聊的，是个航空发动机的复杂叶片。这玩意儿可不是普通零件，它要求极高的气动性能和结构强度，这就意味着表面必须是完美的自由曲面，不能有任何毛刺、刀痕，而且壁厚变化大，有些地方薄如蝉翼，有些地方则需要承载巨大的应力。材料是高温合金，比如镍基合金或者钛合金，这两种材料，一个硬、一个韧，都特别难啃，切削力大、排屑难、刀具磨损快，而且对热变形极度敏感。我们最终目标是达到Ra0.4以下的表面粗糙度，同时尺寸精度要控制在微米级。面对这样的“硬骨头”，普通的3轴加工根本应付不来，必须上五轴联动，配合UG强大的曲面处理能力和精准的刀路生成，才能把活儿拿下来。UG里，从数模的输入、修补，到几何体分析，再到后期的刀具路径生成和碰撞检查，每一步都得精益求精。

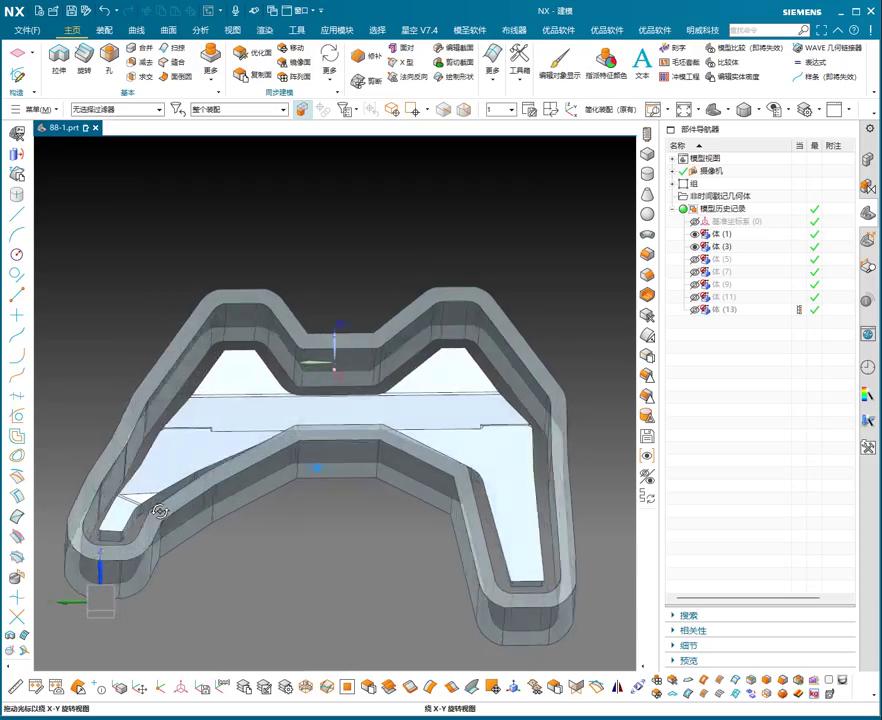

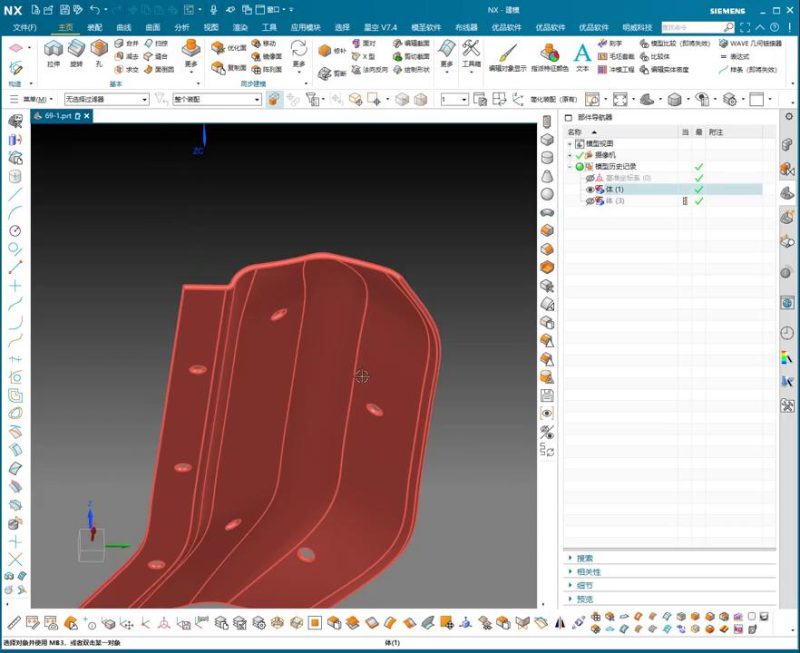

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解：从建模到刀尖的精细活儿

先说建模，UG里拿到客户的数模后，第一件事就是检查曲面质量。那些看不见的“裂缝”、扭曲、间隙，都是日后刀路生成的大隐患。咱们得用UG的曲线、曲面分析工具，把所有潜在问题都给揪出来，然后用“通过曲线网格”、“工作室曲面”等高级功能，把模型修得圆润光滑，确保曲面连接的连续性达到G2甚至G3。这活儿急不得，底子打不好，后面全是麻烦。

接下来是CAM编程。首先是刀具选择，这是关键。粗加工我们会选用大直径的玉米铣刀，或者专用大切深铣刀，配合UG的“自适应铣削”策略，最大化排屑，减少切削热，同时保持恒定的切削负荷，保护刀具和机床。你看，这种策略能在复杂腔体里头，让刀具像挖土机一样，均匀地把料一点点剥掉，不像传统的Z层切削那样，忽重忽轻，容易崩刀。粗加工完，留下均匀的余量，大概0.5毫米左右。

半精加工时，就要换小一号的球头刀或牛鼻刀了，主要目的是清理拐角、斜壁，为精加工做准备。这里要多用“边界加工”和“等高切削”的组合，把余量留得更精确。

重头戏在精加工。面对自由曲面，必须上五轴联动。我们会选用定制的球头刀或者桶形刀（Barrel Cutter），这种刀具在UG里设定后，能以更大的接触弧长快速切削，提高效率和表面质量。五轴刀路的核心是“驱动方式”，比如“曲线驱动”或者“曲面流线驱动”，配合刀轴的灵活控制。我会根据叶片的曲率变化，设定刀具轴线“偏离工件法线”或“指向固定点/线”，确保刀具侧刃或圆弧部分始终以最佳角度切削，避免刀尖切削产生过大的切削力，同时有效避让干涉。比如叶片根部这些带倒扣的地方，或者叶片顶部薄壁区域，五轴的摆动就能让刀具轻松深入，同时避免碰撞。别忘了，每次编程都要在UG里跑“机床运动仿真”和“碰撞检查”，把刀具、刀柄、夹具、甚至主轴头的所有潜在干涉都预演一遍，把问题消灭在图纸阶段，否则上机床一撞，那可就不是几千几万块钱的事儿了。最后，生成G代码，校对无误后，就可以上机床了。

到了机床上，装夹方案也得讲究。对于这种异形叶片，我们通常会设计专用的液压夹具或者真空吸盘，确保零件在加工过程中纹丝不动。刀具安装要精准，动平衡也要做好，切削参数（主轴转速、进给速度、切深切宽）更是要根据材料特性，结合刀具厂商的建议，还有咱们自己多年的经验反复试切、调整。高温合金这玩意儿，切削液也得用对，高压冷却能有效排屑，降低切削区温度，避免零件热变形。一句话，细致入微，才能出精品。

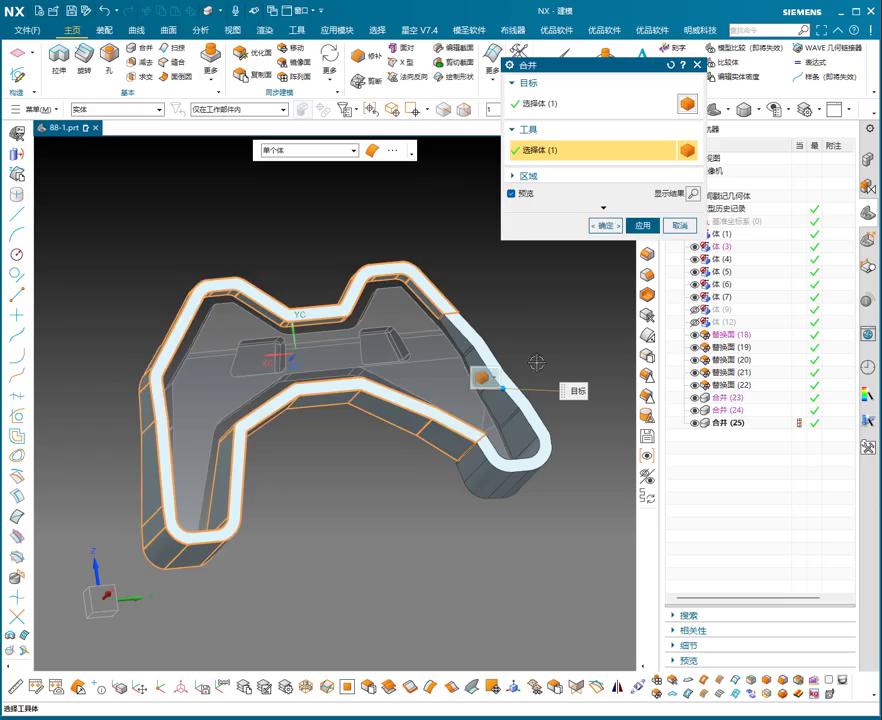

老师傅实操截图 – 核心工艺点解析

本节避坑总结（3条）

1. 盲目追求速度，忽视CAD模型质量。 很多学徒拿到图纸就急着出刀路，殊不知CAD模型本身如果曲面不连续、有自相交或间隙，UG在生成刀路时就会出现计算错误，轻则刀路不顺滑，重则直接碰撞或导致废品。记住，软件只是工具，原始数据质量是基础，花时间把数模修好，磨刀不误砍柴工。
2. 过分依赖软件默认参数，缺乏对切削原理的理解。 UG的CAM功能再强大，也只是提供一个平台。不同的材料、刀具、机床，甚至不同的加工阶段，都需要针对性地调整切削参数、刀路策略和刀轴控制方式。不理解切削力、切削热、排屑等基本原理，一味使用默认值，轻则加工效率低下，刀具磨损快，重则加工质量差，甚至造成机床损坏。
3. 轻视装夹稳定性与机床刚性。 再完美的刀路，如果零件在加工中松动、震颤，或者机床本身的刚性不足、精度衰减，最终也无法得到高质量的成品。尤其是薄壁零件和精加工阶段，工装的设计和机床状态的维护是保障加工精度的重要环节，这一点再强调也不为过。
