UG NX 1980 加工工艺实例课：106、第106节课_虎钳装夹小零件使用锯片工艺讲解

大伙儿好，我是王工。今天咱们要聊的，是加工这些个看着不起眼，但量一上来，或者精密度要求高了，就得咱们多费心思的小零件。这活儿说起来不难，但里头的门道可不少，特别是怎么在保证效率和精度的情况下，把那一块块小料儿从大毛坯上稳稳当当、干干净净地分出来，这才是真本事。传统的单件加工，每次都要重新装夹，耗时耗力不说，小尺寸零件的装夹本身就是个麻烦事儿，容易变形，精度也不好控制。咱们今天介绍的这个方法，就是把好几件、甚至十几件小零件，先整体加工，然后再用那把薄薄的锯片刀给它“割”出来，最后再轻轻一掰。这种“化零为整、再化整为零”的思路，既能充分利用材料，又能极大提高咱们的加工效率和稳定性，UG编程在这其中也发挥着关键作用，能把刀路优化得漂漂亮亮，减少空刀，还能精准控制那点儿分离余量，不愧是咱们生产一线的好帮手。

项目背景与零件特性

这次咱们要加工的，是一些结构相对简单、尺寸不大、但数量不小的异形小板件。打个比方，就是那种在机箱内部起支撑、连接作用的支架，或者电子产品里头的小连接件。材料方面，咱们用的是常见的6061铝合金，这料子切削性好，但强度相对不高，如果单独装夹进行切削，很容易在切削过程中发生振动或变形，特别是边角位置。而且，由于是批量生产，如果每件都单独加工、单独装夹，那效率可就太低了。所以，咱们的策略是先准备一块厚度略大、尺寸足够的大毛坯，把多个零件的轮廓和主要特征都布局在这块毛坯上，一次性加工成型，确保它们在加工过程中始终保持一个整体，提高了刚性，也简化了装夹工序。

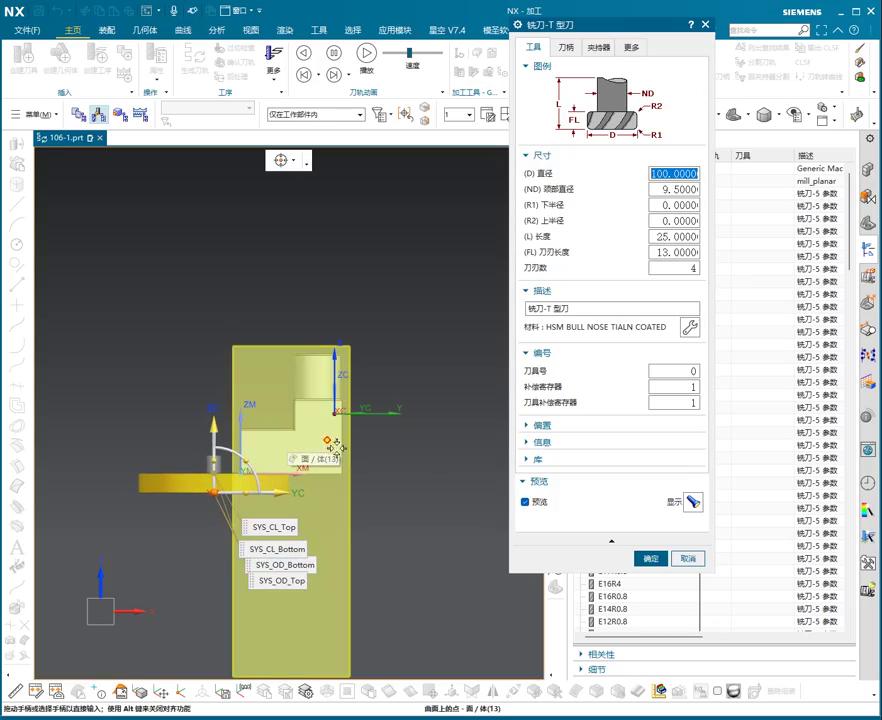

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

首先，在UG里头，咱们得把这批小零件的3D模型先排布好，计算好它们之间以及与毛坯边缘的间距，确保既能高效利用材料，又留足了切削和分离的空间。接着，咱们就开始在UG里头进行编程。第一步，就是整体粗加工和半精加工，把所有零件的平面、孔位、以及大部分轮廓特征都加工出来，这时候它们还是连成一体的。这一步要保证加工余量均匀，为后续的精加工和分离做准备。咱们可以用UG的型腔铣、平面铣等功能，把刀路路径优化到极致，减少空刀，提高效率。

第二步是关键，咱们得用一把特制的薄锯片刀具，沿着每个零件的轮廓线，小心翼翼地切下去，但不能完全切断。这个刀路编程尤其要精细，咱们会特意在每两个零件之间，或者零件与毛坯连接的几个点上，留下一小段几丝到十几丝厚的“余料”，就像是给它们留了个细脖子。这些余料的设置要合理，既能保证零件在后续切削过程中不会松动脱落，又能保证最后能轻松掰断。咱们会在UG里头设定好切深和余量控制，确保切割深度一致，余量均匀。

最后一步，就是精加工。在零件还通过余料连接在毛坯上的状态下，完成所有的精加工工序，比如倒角、精修表面等。因为此时零件依然是作为一个整体来夹持的，稳定性非常好，能保证精加工的质量。所有加工都完成后，咱们就把这块大毛坯从机床上卸下来。然后，工人师傅只需要用工具轻轻一敲或者用手一掰，那些小零件就能干净利落地从毛坯上分离下来，留下的连接点稍微修整一下就行了。这方法对于批量小零件，特别是那些传统装夹困难的薄壁件、异形件，效果是杠杠的。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 刀具选择与参数优化： 锯片刀具的厚度和材质要根据工件材料和切削深度来选，切忌过薄或过厚。同时，进给量和转速必须精准控制，过快容易崩刀，过慢则会造成烧刀和毛刺，咱们在UG里头设定好后，实际操作时要密切观察，根据实际情况微调。
2. “余料”留设的艺术： 留设的余料（或叫连接筋）既要保证工件在加工过程中足够稳定，不因切削力而断裂或振动，又不能太厚，导致最后分离困难或需要二次加工修磨量过大。这个“度”的把握，是咱们经验的体现，通常几丝到几十丝不等，具体得看零件大小和材料特性，在UG里头多尝试几种方案，跑跑仿真，心里就有数了。
3. 初期装夹的稳定性： 虽然是整体加工，但大毛坯的初期装夹稳定性是所有后续加工的基础。务必保证夹具牢固、受力均匀，避免在整体加工过程中毛坯产生位移或振动，否则可能导致整批零件报废，那损失可就大了。
