UG NX 1980 加工工艺实例课：54、第五十四节课_案例、零部件倒扣做工装方法讲解

咱们今天聊聊这个带斜面的零件怎么加工，这可不是光靠蛮力就能搞定的活儿。核心思路就是，利用UG（NX）把零件的复杂斜面在虚拟环境下“放平”，然后专门设计一套“好用”的工装来夹持它。具体来说，就是先用UG精确测量出斜面的角度，然后通过旋转操作把零件调整到方便加工的姿态，让原本倾斜的加工面在咱们的视图里是水平的。接着，咱们就得琢磨着给它量身定做一套合适的装夹方案，利用胶粘和机械限位相结合的方式，确保零件在加工过程中稳如泰山。这套流程下来，就能把一个看似棘手的复杂斜面加工，变成一个相对简单的平面加工，大大提升效率和精度。记住，好的开端是成功的一半，前期分析和工装设计下足功夫，后面加工就省心多了。

项目背景与零件特性

这个零件啊，你瞧，它有个挺关键的斜面，这玩意儿要是直接往普通卡盘或者平口钳里一夹，轻则夹不紧，重则变形，甚至直接加工不到位。尤其是我们厂里经常遇到的航空航天、医疗器械这些精密件，材料可能是高强度的铝合金，甚至是钛合金，对加工精度和表面质量要求那是相当高。如果装夹不稳当，切削振动一大，刀具磨损快不说，零件就容易出“波纹”，甚至直接报废。所以，咱们不能蛮干，得动动脑筋，想个法子把这个“硬骨头”给啃下来。我们的目标是，让这个斜面在加工的时候能像个平面一样对待，这样刀路好编，加工也稳定，最终的产品才能过硬。

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

要搞定这个带斜面的零件，咱们得一步步来，稳扎稳打。
首先，拿到毛坯，咱们得给它“飞一刀”，也就是把上下基准面找平。这是最基础的，毛坯要是歪七扭八，后面都是白搭，就像盖房子地基没打好一样。

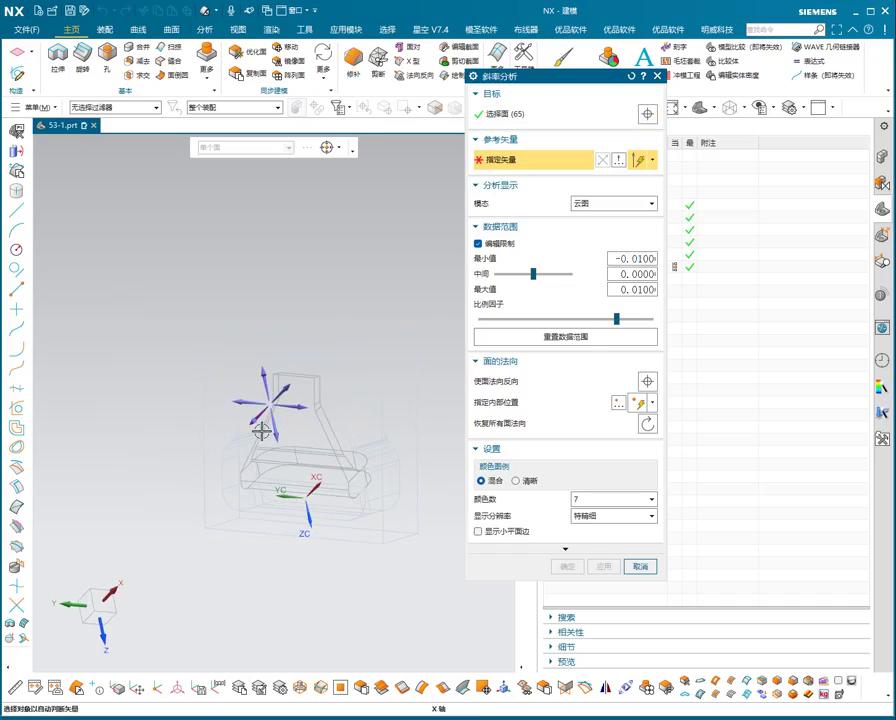

接着，在UG里头，咱们得先对这个斜面做个“体检”。用“测量”工具，把斜面的角度量出来，咱这回量出来是20度。你瞧，UG的“斜率分析”功能这会儿就派上大用场了，一分析就能看出哪个面是斜的，哪个是平的，这比人眼估摸可准多了。

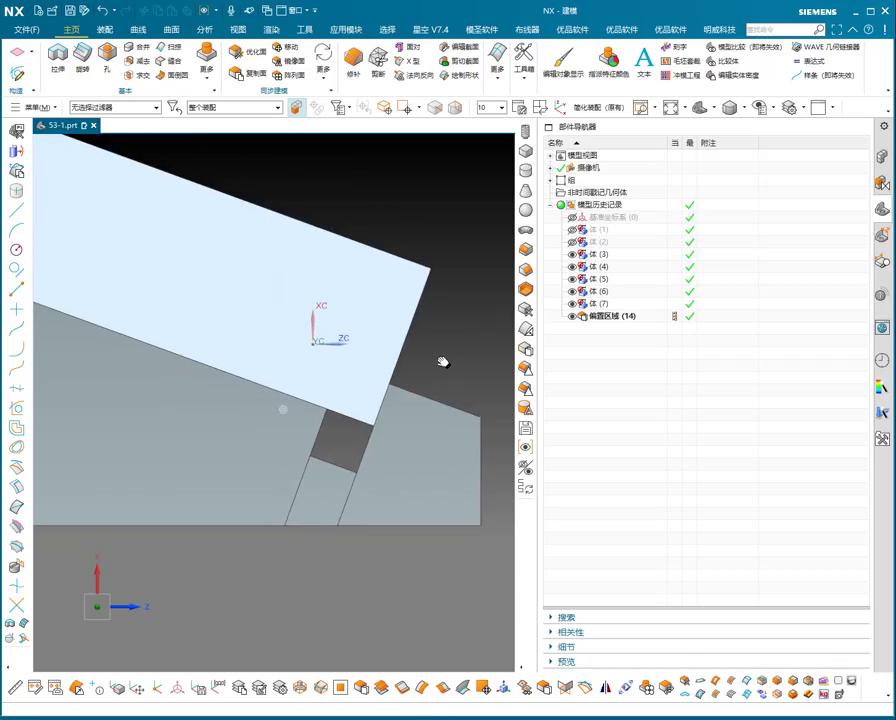

角度一确定，咱们就用“移动对象”（Ctrl+T）功能，把零件给它“扶正”。旋转-20度，让那个本来斜着的面，现在在UG里头是完全水平的。这样一来，后续的刀路就好编多了，开粗、精加工，都能按常规的平面加工去处理，省时省力，效果还好。
然后就是设计工装，这可是重头戏。既然咱们把斜面扶正了，工装就得配合着来。咱们可以先画一个“包容体”，把它替换成工装的背面。这个工装主要就是起到一个支撑和定位的作用。你可以选择用胶水来粘，但粘的时候得讲究，不能有虚位，得“拉直”了，让它和工装紧密贴合，就像老师傅修机器，每个螺丝都得上紧。
为了更保险，我建议加点“辅助装置”。比如，在工装上设计一些小块，给它“卡住”或者“顶住”，就像给零件加了个“保险栓”。这样，即使是大吃刀量，零件也不会跑偏。咱们甚至可以把毛坯拆分一下，在工装上做出一个与零件斜面形状匹配的支撑面，让零件稳稳地坐上去，这样它就完全靠在一个平整的底面上，再用X、Y方向的小块进行精确的定位，确保每次装夹都一致。
最后，别忘了，加工之前，坐标系一定要定好！比如咱们这回就定在某个角上，那就从头到尾都用这个角做基准，不能中途乱改，否则精度全乱了，那就功亏一篑了。

老师傅实操截图 – 核心工艺点解析

本节避坑总结：

1. 坐标系定位必须一以贯之： 一旦选定加工坐标系的基准点，在所有相关工序中都必须严格保持一致，不可随意更改。这是确保零件尺寸和形位精度不乱套的根本，就像开车不能随意变道，否则容易出事故。
2. 工装设计务必兼顾刚性与定位： 对复杂斜面零件，工装不仅要能稳固夹持，更要保证其足够的刚性，防止在大切削力或振动下零件产生位移或变形。必要时，可采用多点支撑、机械限位与胶粘并用的复合装夹方案，好比多重保险，确保万无一失。
3. 角度测量与虚拟对正务求精准： 在UG中对零件进行虚拟旋转对正前，必须精确测量斜面角度。任何微小的角度偏差都会在实际加工中被放大，导致加工面不平整或尺寸超差。这就像量体裁衣，尺寸差一点，衣服穿身上就不合身了。

本文关键词：UG加工, 工装设计, 斜面加工, 坐标系, 刀路优化00:00
