UG NX 1980 加工工艺实例课：79、第79节课_一板出四个零件工艺讲解

小伙子们，今天咱们来聊个实在活儿，一个典型的多工位、多面体零件的加工思路。这个“联架”零件，看着不大，但身上好几处斜面，客户要求咱们得从一块板材上抠出四个来，还得保证效率和精度。这可不是简单地翻过来铣两刀就完事儿，咱们得在UG（NX）里头先给它好好“排兵布阵”，设计一个合理的毛坯排版和装夹方案。从前期的复杂曲面建模，到后期的五轴联动刀路优化，每一步都得精打细算，特别是减少空刀，这直接关系到咱的加工成本和效率。更关键的是，像这种多件一体的加工，材料的内应力释放、热处理变形的预防，还有那些非标刀具的磨制和选用，都得提前考虑到位，才能确保最终产品质量过硬，让客户挑不出毛病。说白了，就是把技术、经验和软件结合起来，把活儿干漂亮。

项目背景与零件特性

这个活儿啊，是个航空航天上的连接件，或者类似的精密机械零件，咱们习惯叫它“联架”。材料一般是高强度铝合金或者钛合金，这就要求咱们对材料的切削性能和变形特性得门儿清。你看这零件，表面不都是规规矩矩的平面，好几处都是带着角度的斜面，还有些弧面过渡，这就决定了它不是一个简单的三轴加工能搞定的。更“麻烦”的是，客户给了一块大料，要求咱们在这块大料上一次性加工出四个这样的联架。这可就得好好琢磨了，怎么排版最省料、怎么装夹最稳当、怎么走刀效率最高，还不能互相干涉，更不能在翻面加工的时候，因为应力释放或者装夹不当导致变形。所以，咱们在UG里头的第一步，就是要把这四个联架在毛坯上给它摆好位置，确保后续加工的顺畅和精准。

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

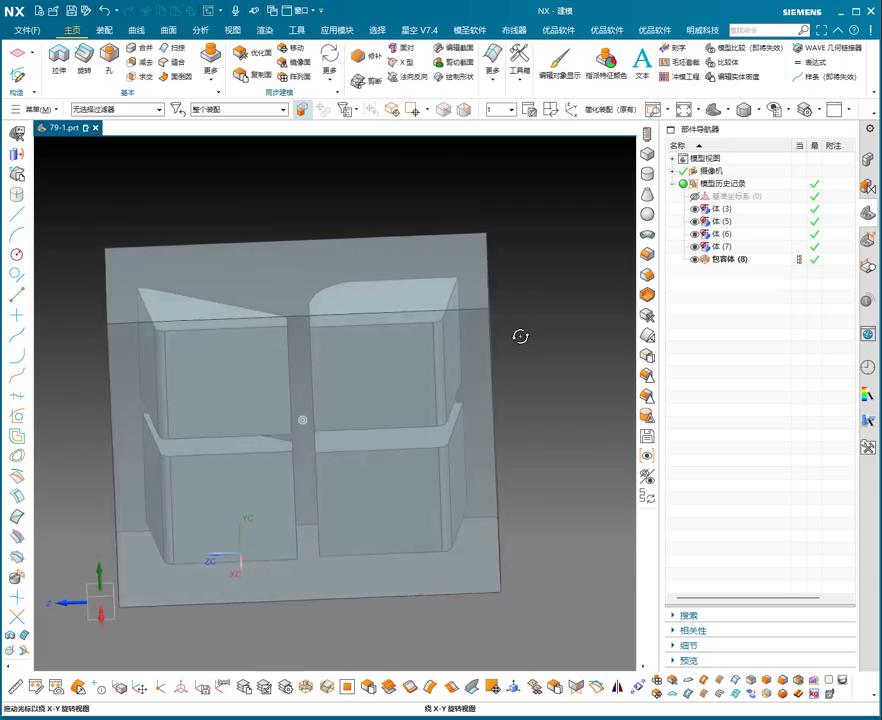

首先，拿到零件图，师傅我会在UG里头仔细分析这个联架的几何特征，特别是那些斜面和过渡圆角。先在UG里建好单个零件的三维模型，然后就是关键一步——排版。根据客户要求一块板材出四个，咱们得把这四个零件在毛坯上合理布局，一般会先排两件，然后利用UG的阵列或镜像功能，再排另外两件。排版的时候，咱们要充分考虑夹具的避让空间，以及刀具的干涉范围，尽量让毛坯利用率最大化，同时也要给后续的分离预留足够的空间。

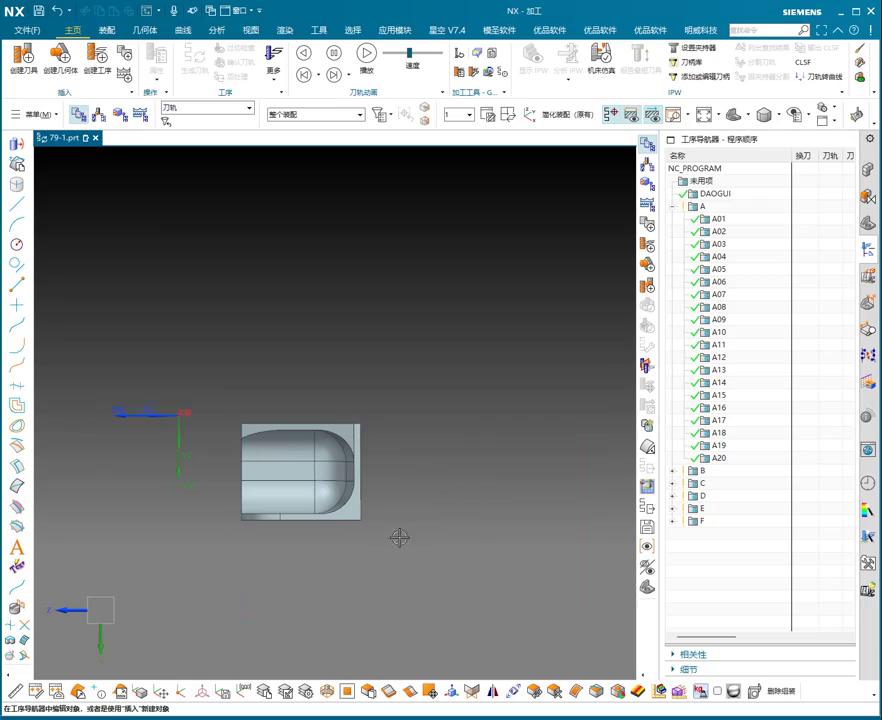

初步排版后，咱们就得规划加工策略了。对于这种多面体，师傅我通常会采取分步加工。
第一步：在UG里定义好第一个装夹面，也就是咱们常说的“底面”。然后，开始粗加工。先用大刀把毛坯上的大部分余量铣掉，尤其注意这些斜面，可以尝试用UG里的“型腔铣”或者“固定轴曲面轮廓铣”功能，配合多轴联动或倾斜主轴，高效地去除材料，同时给精加工留足余量。这阶段要特别注意材料的切削热和变形，走刀路径要合理，避免应力集中。
第二步：粗加工完成后，咱们得把毛坯翻个面，这可是最考验装夹功底的地方。翻面后，重新建立装夹基准，确保和第一面的加工精度能够衔接。同样，先对第二面的主要特征进行粗加工，再对所有斜面、弧面进行半精加工。这里UG的“流线加工”和“等高线加工”就派上大用场了，它们能很好地应对复杂曲面的加工，确保表面质量。
第三步：待两面粗、半精加工都差不多了，再进行精加工。精加工要用小直径的球头刀或牛鼻刀，配合高转速、小进给，把那些斜面和复杂的过渡圆角给它铣得光光溜溜的，满足图纸的表面粗糙度和形位公差要求。UG的“光顺路径”和“残留加工”功能，能让刀具路径更加平滑，减少刀痕，提高精度。
第四步：最后一步，就是将这四个联架从大毛坯上分离出来。通常会在精加工后，预留一点连接筋，然后用细小的刀具把筋切断，或者用线切割将其分离。整个过程，UG的模拟仿真功能是必不可少的，咱们能在软件里提前看到刀具的运动轨迹，发现潜在的干涉和空刀，及时调整优化，确保万无一失。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 排版与装夹的黄金法则： 在一块板材上加工多个零件，排版时一定要考虑刀具的可达性和夹具的稳固性，确保每件零件的装夹刚性一致。翻面加工时，务必重新找正基准，避免累积误差。师傅我一般会预留一些工艺边，既方便装夹，又能作为加工基准，加工完再切除。

2. 复杂曲面加工的刀具与参数： 面对斜面、弧面这些复杂曲面，选择合适的刀具（如球头刀、牛鼻刀）至关重要。UG里编程时，得根据材料硬度、表面粗糙度要求，合理设定切削参数（主轴转速、进给量、切深、步距），尤其是钛合金这类难加工材料，要用低速大进给，防止刀具磨损过快和工件烧伤。

3. 变形控制： 对于这类零件，加工过程中很容易因切削力不均、切削热过大或材料内应力释放而产生变形。咱们在UG编程时，要尽量采用均衡的加工路径，避免单边受力；切削液要充足，及时带走热量；对于薄壁结构，可以考虑多段分层加工，每次切削量小一点，让材料应力逐步释放，或者在粗加工后安排一次中间热处理，来消除内应力。
