UG NX 1980 加工工艺实例课：80、第80节课_一板出四个零件工艺连接讲解

这年头，搞机械加工，光会几样老手艺那是远远不够的。咱们得跟上时代，把UG（现在的NX）这玩意儿玩溜了，才能真正把那些高精尖、难加工的活儿接下来，并且做得漂漂亮亮。今天咱们就聊聊怎么用UG的本事，加上老师傅我这些年摸爬滚打的经验，去啃那些硬骨头。特别是碰上复杂曲面、五轴联动这种活儿，那可不是随便画个图、设个参数就能搞定的。从材料特性到刀路优化，从装夹到热处理变形，这里头每一环都是学问，都是经验。咱们要做的，就是把理论和实践结合起来，让虚拟的刀路在现实中跑出完美的零件，不光要精度高，效率也得上去，还得少出废品，这才是真本事。

项目背景与零件特性：航天级钛合金支架的挑战

材料与结构分析

咱们这次要加工的，是一个航空航天用的钛合金（TC4）发动机支架。这玩意儿可不简单，除了材料本身就难啃，结构上更是“奇形怪状”。它有多个自由曲面过渡，壁厚最薄的地方才0.8毫米，还有好几个深达50毫米的内部加强筋，以及一些常规刀具难以触及的复杂内腔。客户要求表面粗糙度Ra达到0.8，形位公差更是严苛，像平面度、同轴度都得控制在0.01毫米以内。这种零件，常规的三轴加工根本玩不转，非得咱们UG的五轴联动编程上场不可。而且钛合金这材料，切削时容易产生高温、加工硬化，对刀具寿命和表面质量都是严峻考验，稍有不慎，不是刀具磨损快，就是零件变形报废。所以，在建模和编程阶段，就得把这些潜在问题考虑进去，做好充分预案。

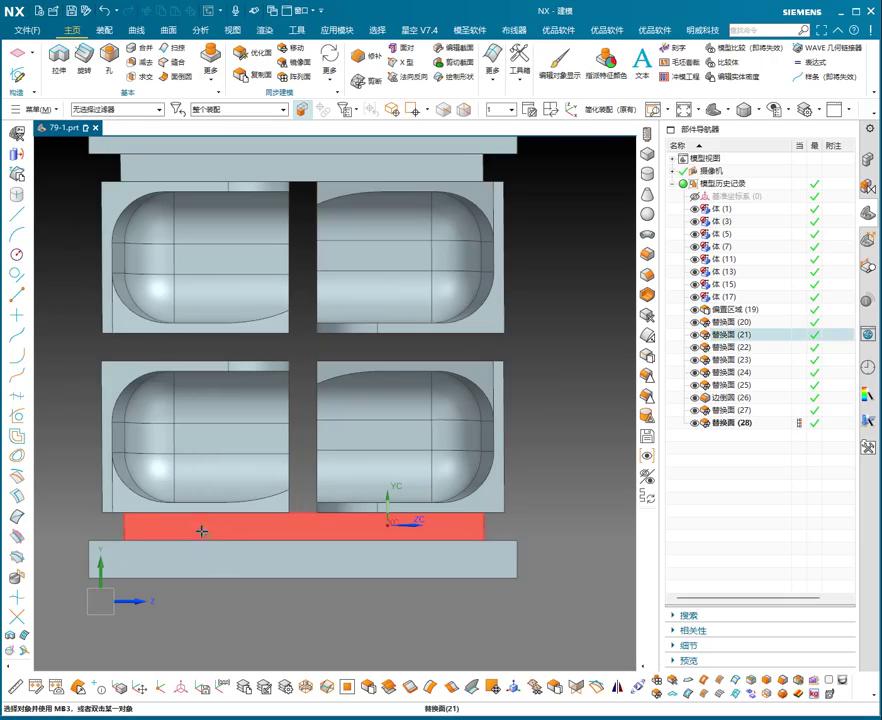

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解：五轴精雕与经验把控

粗加工策略：稳扎稳打，去除余量

面对这种钛合金零件，粗加工是第一道坎。在UG里，咱们得用“自适应铣削”或者“高速铣削”模块，它能根据零件形状和材料特性，智能生成均匀的刀路，保证每把刀的吃刀量都比较稳定，这样才能减少冲击，降低切削温度，延长刀具寿命。刀具选择上，咱们用高硬度、高韧性的整体硬质合金粗皮铣刀，涂层选择耐高温、抗磨损的TiAlN或AlTiN。进给量、主轴转速这些参数，咱们不能一味求快，要根据刀具制造商推荐值，结合咱们的经验，适当调整。特别是钛合金，切削速度不能太高，但进给要足，让切屑带走热量，避免二次切削和加工硬化。粗加工留余量要合理，通常留0.5-0.8毫米，为半精加工留足空间。

半精加工与精加工：平滑过渡，确保精度

半精加工阶段，咱们就得换上更精细的球头刀或牛鼻刀了，UG里的“流线切削”和“固定轴轮廓铣”是常用的策略。通过精确控制刀具轴线，让刀具沿着零件曲面平滑移动，减少切削力突变。对于那些薄壁结构，切削时要特别注意，采用顺铣，小切深、大切宽，或者多层小切深策略，并且严格控制刀具伸出长度，避免震颤。

到了精加工，这才是考验UG五轴功底的时候。咱们会用UG的“多轴曲面轮廓铣”，选择合适的刀具（比如R0.5的小球刀），配合极小的步距（0.1毫米甚至更小），确保每个曲面都能得到高精度的光顺加工。最关键的是刀轴的控制，要根据零件局部曲率变化，让刀轴始终与曲面保持最佳切削角度，避免刀尖切削和干涉。这就得靠咱们在UG里精细调整刀轴倾角、侧倾角，并进行充分的碰撞干涉检查。整个过程中，高压冷却液是必不可少的，它能有效带走切削热，防止零件变形和刀具粘屑。

装夹方案与热处理变形预防

这个支架结构复杂，装夹方案是重中之重。通常我们会设计一套专用工装，采用多点支撑、分散夹紧力的方式，确保零件在加工过程中受力均匀，不变形。对于薄壁区域，甚至会考虑使用低熔点合金填充或真空吸附等辅助装夹手段。

热处理变形也是钛合金零件的“老毛病”。咱们在UG建模时，就会预留一定的变形余量，或者通过仿真分析预判变形趋势。更重要的是，在编程时，要尽可能地均衡材料去除，避免局部应力集中。加工完成后，如果需要进行热处理，我们会与热处理工程师密切沟通，采用最佳的热处理工艺曲线，例如分阶段加热、等温淬火等，最大限度地减少零件变形。如果热处理后仍有轻微变形，还需要考虑是否需要进行二次精修，或者采用专用的矫正工艺。

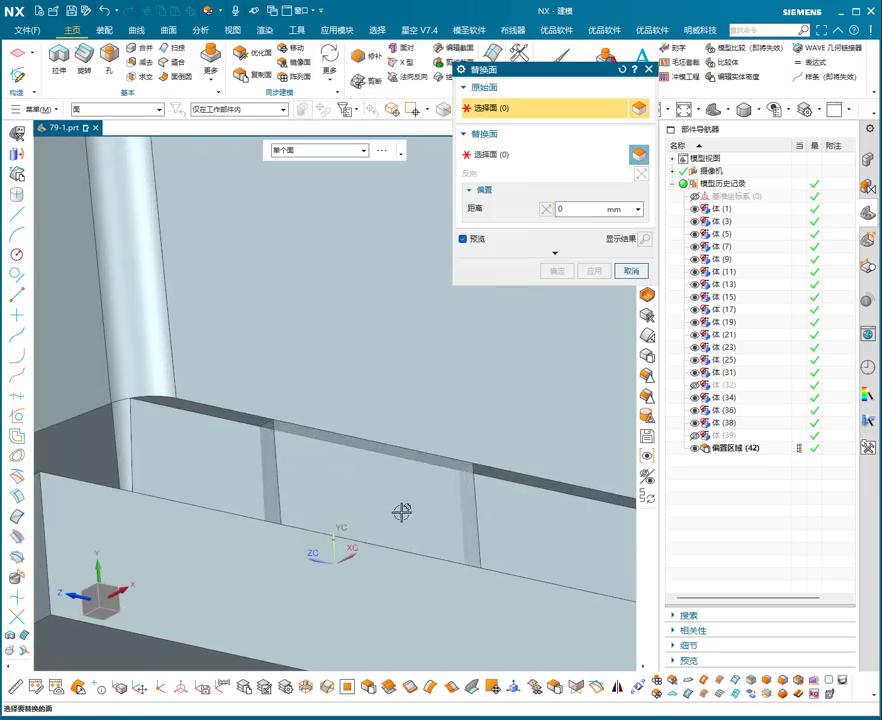

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 材料特性忽视不得。 咱们加工钛合金，别老想着像铣钢一样一刀子下去，那不现实。这玩意儿切削热大、容易加工硬化。所以，刀具选对是前提，其次就是切削参数得保守点，宁可慢点稳点，也别图快把刀具崩了或零件废了。冷却液必须足量、高压，让切削热第一时间带走，保证刀尖能始终工作在相对低温状态。
2. 装夹不是小事，而是头等大事。 尤其像这种壁薄、形状复杂的件，装夹方案直接决定了加工成败。多点支撑、均衡夹紧力是基本，必要时还得搞些非标工装、辅助支撑，甚至是真空吸盘这类花活。咱们在UG里做夹具模型的时候，就得把受力分析考虑进去，确保万无一失，绝不能让颤振毁了咱的活儿。
3. UG编程要精打细算，仿真绝不能马虎。 咱们用UG编五轴刀路，每条刀路都得在软件里模拟个十遍八遍。碰撞干涉、过切欠切、空刀这些问题，一定要在虚拟环境里解决。特别是五轴联动，刀轴的摆动轨迹和零件的干涉，稍不注意就是一次大事故。哪怕仿真看着没问题，上机前也得空跑几遍验证程序，这是老师傅的经验，能帮你省下真金白银。

本文关键词：五轴加工, UG编程, 钛合金切削00:00
