UG NX 多工序零件加工：程序单与工艺流程高效配合实战

兄弟们，听好了！我是王哥。上节课咱们刀路都编完了，程序也基本上都出来了。这节课，咱们就来聊聊怎么把这些刀路变成咱们机床能看懂的NC程序单。这可不是小事，尤其对多工序零件，程序一多就容易乱。记住我说的第一点，也是最容易吃刀的地方：在出程序单之前，你得把界面给我搞干净！特别是那些红色的保存坐标系，千万不能留着，不然程序单出来就是一锅粥，乱七八糟，根本没法用！咱们先把零件隐藏起来，再反转一下，那些多余的坐标系就都看不见了，清清爽爽，才能保证程序单的准确性。

图片[1]-机械资源网

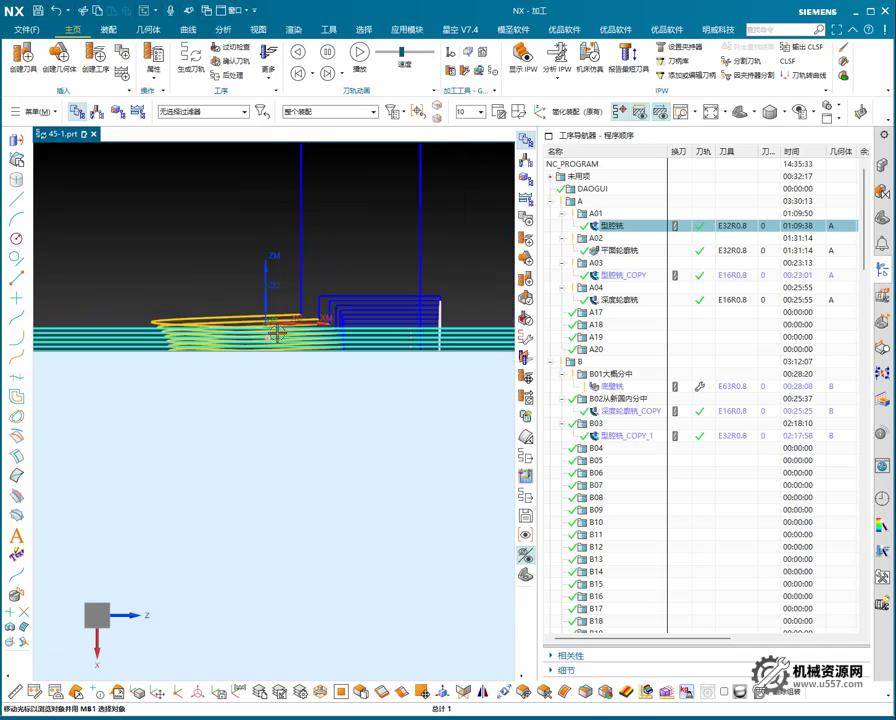

图1：隐藏零件，确保工作区干净，避免多余坐标系干扰。

生成NC程序单的正确姿势

来，咱们继续。之前我教过你们，要出哪个程序的程序单，就得先点亮它，对不对？比如我们要出A程序的程序单，就得先选中A。然后呢，点一下后处理，接着生成程序单，就这么简单。但是，这有个大坑，很多人一开始都容易犯错！

你看看，如果刚才不把那些红色坐标系藏起来，出来的程序单就像这样，乱七八糟，根本没法用！但现在咱们都藏好了，你看，程序单就规规矩矩地出来了，一眼就能看明白。

这里我再多说一句，很多时候咱们分中，比如A程序写的是R25，R25可不是零件的表面啊，那通常是指毛坯的表面。这些细节，在实际加工中，你必须心里有数，不然Z轴一刀下去，轻则报废，重则撞机，听明白没？软件模拟再好，也得结合咱们的实战经验来判断！

图片[2]-机械资源网

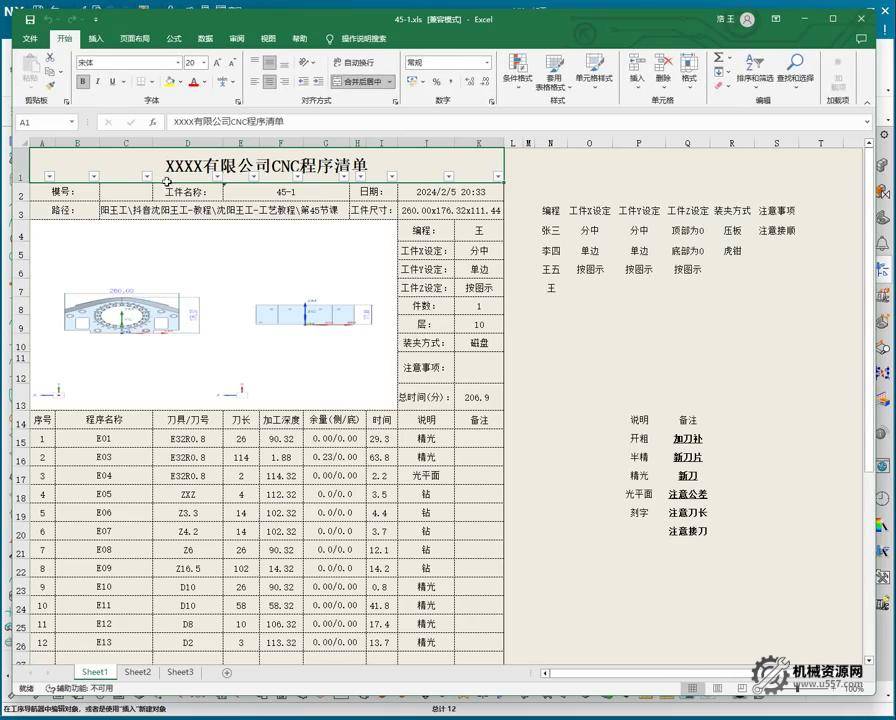

图2：选择程序，点击后处理生成NC程序单。

程序单命名与正确后处理姿势

咱们的程序单出来后，记得给它好好命名。比如这是A序的程序，我就直接命名成“A”。这个名字要跟你的工艺流程单对上，这样车间师傅拿起来才一目了然，不会搞混。

这里再强调一点，后处理之前，你必须先选中你要处理的那个程序组！比如你要后处理B序，就得先点亮B序的程序。不然呢，坐标系会乱跑，你看，它会跳到别的地方去。这样出来的程序单就不是你想要的了，甚至可能把别的程序给写进去了，那到时候机床一跑，就等着撞刀吧！所以，别偷懒，一步一步来，选中程序，再后处理，这样才不会出错。

程序单与工艺单的协同作战

你看，咱们按正确步骤操作，B序的程序单也妥妥地出来了。每个程序，从A到C，到D，E，F，都要这么一步步来。

这里有个小窍门，可以帮你在车间少跑腿、少解释。你可以在生成程序单的时候，直接在文件名前面，或者程序单的备注里，把一些关键操作要点写进去。比如，“交刀布”、“留余量”，或者“详见程序单A”等等。这样，车间师傅拿到程序单，一看就明白了，减少沟通成本，效率一下就上去了。

记住，程序单和工艺流程单是一套组合拳，必须配合着使用。工艺流程单就像总指挥，告诉你整体的加工思路和步骤；程序单就是具体的执行命令，告诉机床怎么动。两者缺一不可，否则就容易出乱子，加工精度和效率都得打折扣。

复杂多工序的程序单管理秘诀

咱们这个零件，你看，一共六个工序，从A到F，每一个工序都要独立生成程序单。这里我得提醒你，当程序比较多的时候，后处理的速度会变慢，你得耐心等等。

而且，特别要小心！有时候你以为都对，结果程序单出来，发现坐标系又不对了，或者程序内容乱了。这往往就是因为你没有在后处理前选中对应的程序组！看，我之前就犯了个错误示范，没选中就直接后处理了，结果出来的程序单一看就不对劲。所以，宁可多点一下，也别冒这个险，这是咱们干活的基本原则！

最后，当你把所有工序的程序单都搞定后，别忘了整理排序。你得按照实际的加工顺序，把这些程序单整理好，比如D序是最后一刀，那它就得放在最后。千万别搞混了，把D序放前面，那不就乱套了吗？这套程序单和工艺流程的配合使用方法，能让你们的加工效率和准确性提升一大截。

当然了，对于这种复杂的多工序件，你也可以写一个超详细的工艺规程，把所有细节都写进去。但实话告诉你，那种方式太耗时间了，光写一个工艺规程，估计你一天都搞不定。咱们现在这种程序单配合工艺流程的方法，效率更高，也更符合咱们车间的实际需求。

避坑指南

清理工作区：生成程序单前，务必隐藏所有不必要的图层和实体，特别是那些红色的保存坐标系，它们是导致程序单混乱的罪魁祸首。
精准选中程序：后处理时，一定要先点亮你要生成程序单的那个程序组（例如A序、B序），否则坐标系可能错乱，导致程序内容错误或不完整。
核对坐标系：即使生成了程序单，也要快速扫一眼，确认加工坐标系是否正确，特别是Z轴的零点，是设在零件表面还是毛坯表面，这可是决定加工成败的关键！
命名与备注：程序单的文件名要清晰，最好能与工艺流程单上的工序名称一致。可以在程序单里添加简短的备注信息（如“留余量”、“交刀位置”），方便操作人员理解，减少现场沟通成本。
流程顺序一致：多个工序的程序单生成后，务必按照工艺流程的实际顺序进行整理和归档。顺序一旦颠倒，轻则返工，重则报废，切记！
实践出真知：别光看我说，自己多动手练习。在UG NX里多跑几次后处理，体验不同操作带来的结果，才能真正把这些实战技巧变成你自己的本事。
