UG NX 1980 加工工艺实例课：47、第四十七节课_案例、零部件表面连接方法讲解-机械资源网

本教程由15年资深机械加工师傅亲授，深度解析在UG NX中如何为复杂零部件创建稳固的表面工艺连接。面对那些【三轴加五轴联动】才能搞定的精密件，如何从毛坯源头就设计好【装夹基准】和【切削余量】？我们不玩虚的，直接手把手教你利用【偏置面】、【拉伸】、【镜像】和【替换面】、【布尔减去】等UG核心功能，构建出既能保证【夹持强度】，又能实现【刀路高效】、【精度可靠】的【工艺连接】。这套“书本上学不到”的实战窍门，将帮助你有效解决【复杂曲面加工】中的【清根难题】、【过切风险】，最大化【机床效率】，降低【加工成本】，让你的产品在【工业品推广】中更具【核心竞争力】。

复杂零件的初步分析与工艺定位

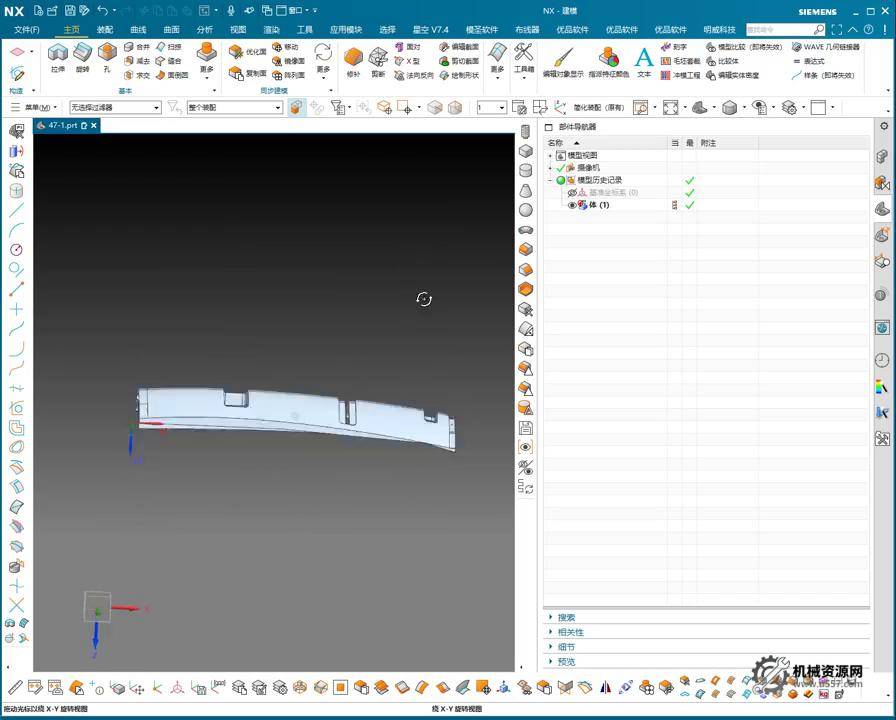

听好了，小伙子们！拿到这种零件，别急着上手编程。先看清楚，这玩意儿是典型的【三轴加五轴联动】的活儿。我瞟了一眼，尺寸不小，400x150x60mm左右，这分量、这结构，就决定了咱们得动点脑筋。音频里也说了，有些位置，比如那底部的【深腔倒扣】或者【小角度斜面】，三轴根本伸不进去，硬来就是【断刀、撞机】的节奏。这时候，【五轴联动】是逃不掉的。但五轴怎么夹？这就回到咱们今天的主题——【工艺连接】。这些连接，说白了，就是给你提供一个稳固的加工基准和夹持点，让你能从容地翻转、定位，把零件的每个面都“吃”到位。别光盯着CAD模型，脑子里得想着机床上的【实际装夹】情况，还要用【斜率分析】工具看看哪些地方【容易清不到根】，哪些面【容易过切】，做到心中有数。

构建工艺连接：从毛坯延伸到实体连接

第一步：确定毛坯与定位面

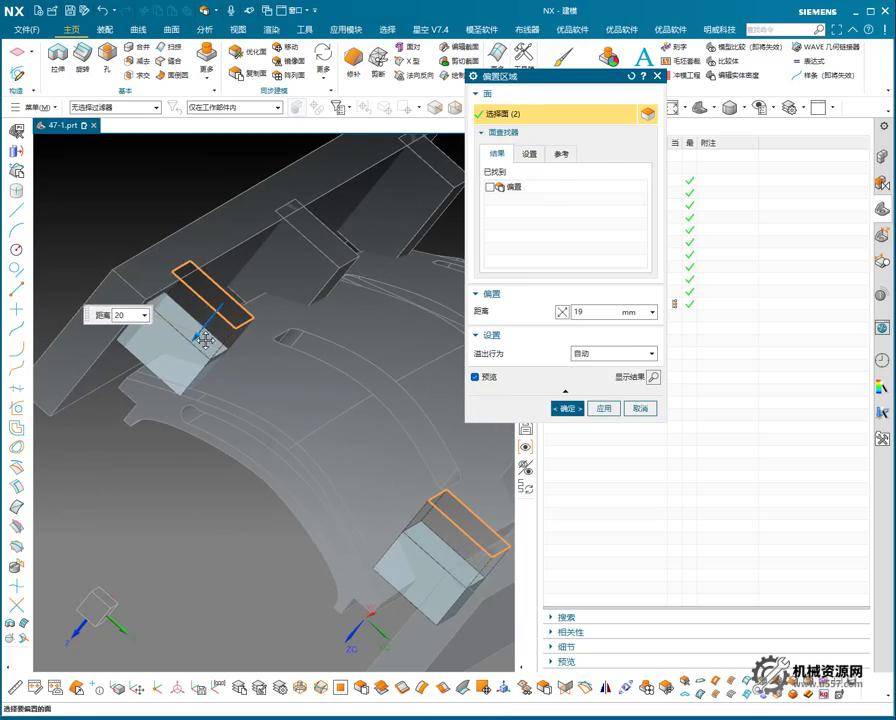

要搞定这种复杂件，首先得把毛坯搞清楚。别指望拿到多大的料就能直接干。咱们得自己动手，在模型上把【工艺延伸】出来。你看我这操作，先从原始零件的外形往外偏置个三十、四十毫米，甚至更多，看你毛坯多大。这个外扩的【实体】，就是你后续【夹具定位】、【切削余量】的保障。UG里，这操作不难，【偏置面】或者直接【拉伸】就行。记住，留足量，但也不能太多，太多了浪费材料，加工时间也长，【成本】就上去了。这是一个平衡活儿。

第二步：构建连接结构

毛坯确定好，接下来就是画这些【临时连接块】了。这些块是用来【固定】和【过渡】的，不是零件本身。UG里，你就用最简单的【草图】和【拉伸】功能就行。别搞复杂了，实用是第一位的。根据你的【刀具大小】和【夹持需求】，在零件的边缘画矩形，然后往外【拉伸】。拉伸的长度要确保能完全覆盖你需要加工的区域，并且【有足够的强度】支撑夹持力。比如我这里，先画个矩形，然后拉伸出去，再用【镜像】功能快速复制到另一边，省时省力。拉伸的时候，宁可多一点，后面可以用【替换面】或者【减去】命令精确裁剪。这就像咱们车床师傅粗车的时候，先留个安全余量，再慢慢精车一样。

第三步：精确连接与修整

光拉伸出来还不行，得【精修】。UG里的【替换面 (Replace Face)】和【布尔减去 (Subtract)】是你的利器。先把连接块拉伸超过零件面，然后用【替换面】命令，让连接块的某个面精准地贴合到零件的对应曲面上。这步很关键，它能确保你后续的【切削路径】能够【平稳过渡】，不会出现台阶或者过切。遇到那种形状复杂的边缘，【布尔减去】就派上用场了。用零件主体去减去这些连接块上多余的部分，让它们完美融合。记住，每一个连接面都要仔细检查，确保没有【干涉】或者【间隙】。有时候，简单的【倒角】也能解决一些过度问题，灵活运用。【细节决定成败】，尤其是在处理【精密零件】时，差一点点就可能报废一个几十万的工件，这损失可不小！

第四步：检查与验证

模型画完，连接块也建好了，别急着导出NC程序。咱们得像老鹰抓兔子一样，【仔仔细细检查一遍】。转动模型，从各个角度看，有没有【死角】没照顾到？连接块的【强度】够不够？会不会影响【夹具的安装】？特别是那些【斜率】大的地方，看看是不是真的能【清干净】。UG里的【分析工具】要用起来，什么【斜率分析】、【倒扣分析】，都能帮你提前发现问题。宁可多花十分钟检查，也别等上了机床再发现问题，那时候返工的【时间和成本】，可不是闹着玩的。咱们干这行的，【严谨】是刻在骨子里的。

在【UG NX 编程】时，这些【工艺连接】是实现【高效加工】和【高精度】的关键。有了稳固的【装夹基础】，你才能放心大胆地优化【刀具路径】，减少【空刀】，提升【材料去除率】。这不仅是技术活，更是【工业品网络推广】里常说的【核心竞争力】——能把别人干不好的活干好，自然能赢得市场。

避坑指南

【连接强度不足】：别小看这些连接块，它得能承受住切削力。画的时候尺寸别太小，太薄了容易断裂，那就前功尽弃了。
【余量不均或不足】：连接块与零件结合处的余量要均匀，并且要留够，否则后续精加工容易出现台阶或加工不到位。宁可多留点，再用【替换面】精修，也别抠门。
【忽略干涉检查】：连接块可能会与零件的其他未加工区域或夹具发生干涉。一定要用UG的【干涉分析】工具仔细检查，尤其是【复杂曲面】连接处。
【过分依赖软件模拟】：软件模拟是死的，机床是活的。【切削火花】、【刀具磨损】、【机床精度误差】这些实际情况，软件不一定能完全体现。所以，【工艺连接】的设计要有一定的【容错性】，并结合实际经验判断。
【不考虑后续工序】：这些连接块最后是要切掉的。设计时要考虑到方便【切断】和【修整】，别搞得拆都拆不下来，或者拆完一堆毛刺还要返工。
