UG NX 1980 加工工艺实例课：57、第五十七节课_案例、一板出24件零件排版讲解

今天咱们要聊的，是加工复杂零件时，如何把UG/NX的本事和咱这几十年的手艺活儿结合起来。尤其像航空航天这类对精度、材料和效率要求都极高的领域，光靠蛮力是干不来的。从建模到五轴联动编程，再到实际的刀路优化，每个环节都得吃透。材料特性、装夹方案、非标刀具的磨制，这些都是咱们降本增效、确保质量的关键。记住，一个好的程序，是在电脑里就“加工”了一遍，把所有可能的问题都提前解决掉。

项目背景与零件特性

这次咱们以一个航空发动机的钛合金（Ti-6Al-4V）支架为例。这玩意儿可不简单，材料是典型的“硬骨头”，强度高、耐腐蚀、耐高温，但加工起来那是相当费劲，容易粘刀、磨损刀具，还特别爱工作硬化。零件本身结构也复杂，壁薄、曲面多、有深腔，公差要求在微米级。这就意味着，咱们在UG里设计刀路时，得把热变形、振动这些因素都考虑进去。如何用最少的余量、最快的速度、最好的表面质量搞定它，就是咱们这次的挑战。

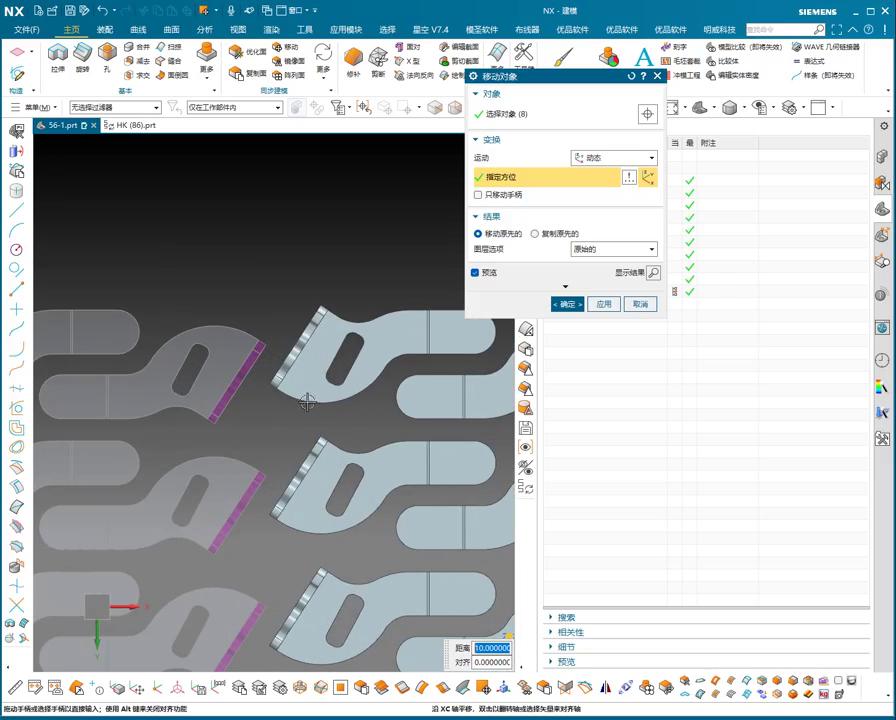

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

首先在UG里，咱们得把零件模型仔细分析。别看客户给的模型光鲜亮丽，真正适合加工的路径还得咱们自己来铺。对于复杂曲面，五轴联动是必然。先用“流线驱动”粗加工，保证材料均匀去除，避免应力集中。粗加工余量要留得合理，既能保证后续精加工有足够的吃刀量，又不能留太多增加精加工负担。接着是半精加工，这时要开始考虑表面质量和形位公差。咱们常用球头刀或者牛鼻刀，步距和进给要根据材料和刀具特性精细调整，确保刀具寿命和加工效率。

到了精加工，这才是见真章的时候。薄壁结构是重点，必须设计多点支撑的装夹方案，最好是能在UG里进行仿真分析，看看夹具会不会变形，夹持力够不够。刀路规划上，我喜欢用“等高切削”和“曲面驱动”结合，特别是对于那些复杂的自由曲面，要保证刀具路径平滑，减少切入切出，防止产生刀痕。为了减少空刀时间，UG里的“余料加工”功能得用好，它能根据上次的加工结果，自动识别还有余料的地方，省去了很多无效切削。同时，碰撞检查和机床仿真更是不可或缺，尤其是在五轴联动这种高风险操作中，任何一点疏忽都可能造成机毁人亡的大事故。咱得在电脑里就把所有潜在的干涉都排除掉。最后，非标刀具的磨制也是咱的绝活，有时候市面上买不到合适的刀，就得靠经验自己磨一把，比如针对某些特殊角度的深腔，或需要特定圆角半径的刀具，自己磨出来的，往往比标准的还好用。

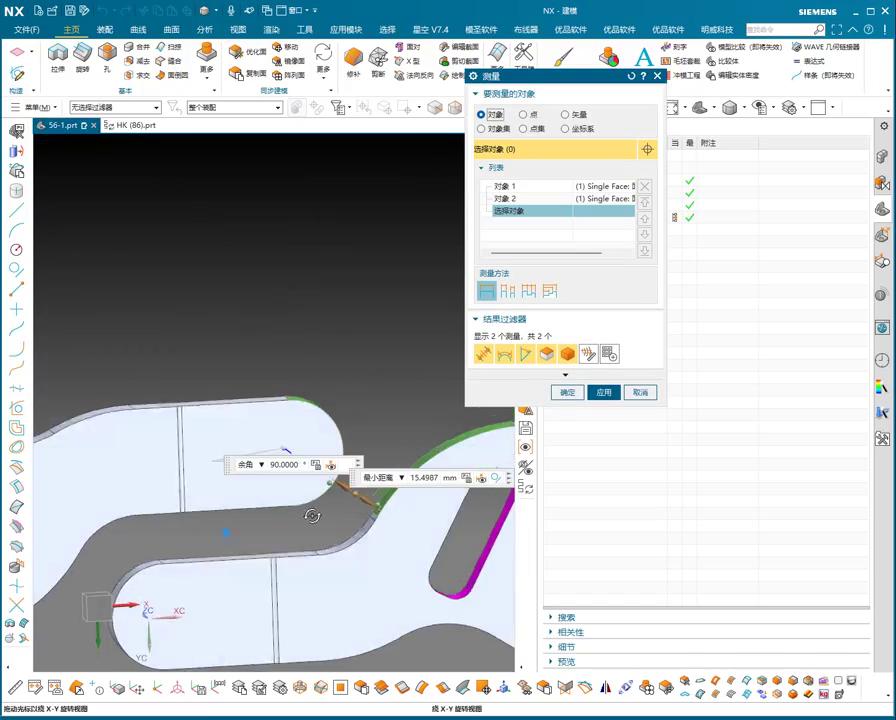

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 贪快冒进，忽视材料特性

钛合金加工最忌讳急功近利。刀具磨损快，工作硬化倾向强。如果进给速度过快、切削深度过大，或者刀具钝化，会导致材料表面迅速硬化，后续刀具再切削时就会更困难，甚至直接报废零件。咱们得用合适的切削参数，小切深、高进给（如果刀具允许），配合专用涂层刀具和充足的冷却液。

2. 装夹不牢，变形挠度跑不了

复杂薄壁件的装夹是老大难。一旦装夹不稳，切削力作用下就会产生变形，轻则尺寸超差，重则直接报废。所以，UG里设计夹具时，一定要考虑受力点、支撑点，多用真空吸盘、低熔点合金填充等方式辅助。夹紧力要均匀，避免局部应力过大导致变形。

3. 刀路规划不精，空刀与干涉齐飞

很多新手写刀路，只顾着把形体切出来，不注意刀具路径的优化。结果就是空刀多、抬刀多，循环时间长，效率低下。更要命的是，五轴编程如果不仔细做碰撞检查，很容易就撞刀、撞机。在UG里，要充分利用各种优化策略，比如边界框限制、切削顺序调整、以及路径模拟，确保每一刀都切在刀刃上，每一段移动都安全高效。

本文关键词：UG/NX, 五轴联动, 钛合金加工
