UG NX 1980 加工工艺实例课：99、第99节课_钛合金叶轮工艺规程首页讲解

咱们今天聊聊一个硬骨头——钛合金叶轮的加工。这玩意儿可不是随便拿个三轴机床就能搞定的，它集复杂曲面、高精度、难加工材料于一身，是咱们机械加工领域里典型的“明星产品”。我这些年摸爬滚打，从车铣刨磨到电火花，再到后来专攻UG建模与五轴编程，对这种零件的工艺规划和实践操作，也算积累了不少心得。处理钛合金，得对材料特性了如指掌，从粗加工的切削策略，到精加工的刀路优化，每一步都得精打细算。特别是那些个弯弯绕绕的叶片，UG的复杂曲面建模是基础，五轴联动编程是关键，如何走刀才能减少空刀、保证效率，同时又能控制好切削力防止变形，这都是学问。今天我就以老师傅带徒弟的口吻，给大伙儿好好捋捋这个钛合金叶轮的加工门道，从头到尾，咱们细说细讲。

项目背景与零件特性

这回咱们要啃的，是个典型的航天级钛合金叶轮，这东西在航空发动机、燃气轮机这些高速旋转的设备里头，那是核心中的核心。它要求轻量化、高强度、耐高温、耐腐蚀，所以材料一般都是选用TC4这种钛合金。这种材料是出了名的难加工，它有几个“臭脾气”：一是硬度高，切削力大，刀具磨损快，尤其是高速切削时，刀具发红、崩刃那是常有的事；二是导热性差，切削时产生的热量不容易散发，全集中在刀尖和切削区，容易引起工件表面烧伤和刀具局部过热，刀具寿命一下就下去了；三是加工硬化效应明显，切削过后，工件表面会形成一层硬化层，这让下一刀的切削难度又增加了；最后，钛合金的弹性模量相对高，刚性差一点的装夹或者切削参数不当，就容易产生振动，直接影响表面质量和尺寸精度。

叶轮这个零件，它的几何特征更是复杂。密密麻麻的叶片，每个叶片都是复杂的自由曲面，而且壁厚很薄，叶根和叶尖的过渡R角又小。这就意味着，在UG建模的时候，必须把这些流线型的曲面构建得极其精细，每一个参数都得精准控制，为后续的五轴联动编程打下扎实基础。装夹方案更是重中之重，不能变形，还得刚性好，不然切削力一上来，哗啦啦全跑偏，整个零件就废了。所以，咱们得把这些材料特性和几何特点都摸透了，才能有针对性地制定加工策略。

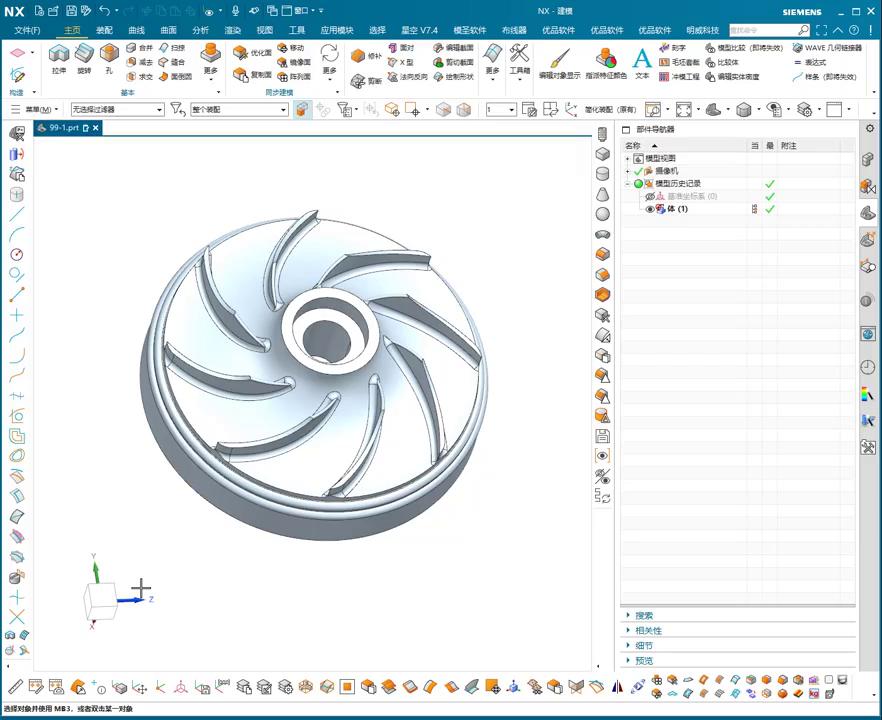

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

好，材料和零件都摸透了，下面说说具体的加工工序。这活儿，得一步一个脚印，不能急。

首先是毛坯处理和粗加工。咱们通常会选用锻件毛坯，去除表面的氧化层和硬皮。粗加工的目的就是快速去除大部分余量，尽可能接近零件形状。我一般会用大直径的硬质合金玉米铣刀或者大进给铣刀，采用大进给、小切深的策略，走动态铣削刀路，让刀具在工件里头保持恒定的切削负荷，避免突然的吃刀量变化。UG里头的高速切削模块，能帮我把刀路路径优化得非常平滑，减少那些个空刀时间，提高效率。切削液必须是高压内冷，量足、压力大，直接作用到切削区，把热量带走，同时也能排屑。

接下来是半精加工。这时候就要换小一号的刀具了，比如带R角的球头铣刀，开始精细化去除余量，为精加工做准备。由于叶片是复杂曲面，三轴加工已经力不从心了，五轴联动就得登场了。在UG的五轴编程里，我会用到很多高级功能，比如倾角控制（刀轴避让）、侧刃切削（利用刀具侧刃的强度优势），这些都能让刀具吃得更均匀，减少振动，同时让表面也更光顺。装夹上，为了避免薄壁变形，我会考虑设计一套专用夹具，多点支撑，均匀受力，确保叶轮不因夹持而变形。有时候还会用上熔融合金做辅助支撑，加工完再融掉。

重头戏是精加工。精加工对刀具的选择更讲究，通常会用到微晶硬质合金、陶瓷刀具，甚至PCD刀具，来保证最终的表面光洁度和尺寸精度。刀路要密，步距要小，UG里头的流线切削、等高线精加工，配合叶片角度的调整，参数得调到最佳，确保每一刀都切在有效位置，减少残余应力。对于那些个细小的R角和沟槽，如果市面上买不到合适的刀具，那就得自己动手磨非标刀，这可是真功夫了，没有几年经验，磨出来的刀根本没法用。

最后是去毛刺和精密检测。钛合金加工完，毛刺是少不了的，需要人工或自动化手段仔细去除。然后用三坐标测量机进行全面的尺寸检测，确保每个叶片、每个型面都符合图纸要求。如果图纸有特殊要求，中间还可能穿插一次去应力热处理，这是为了消除加工过程中产生的残余应力，防止零件在后续使用中发生变形。

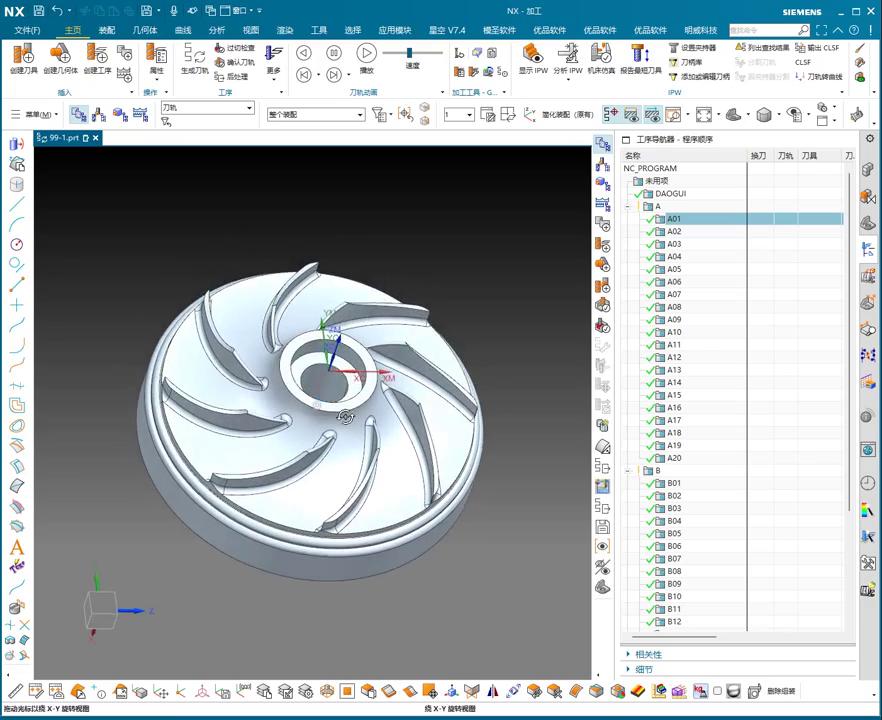

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 坑点一：刀具磨损与寿命。 钛合金的硬度和切削热都让刀具很受伤，磨损得那叫一个快。千万别想着省一把刀的钱，用钝刀去切，最终只会导致工件报废，得不偿失。UG编程时，要提前规划好刀具寿命，设置合理的换刀点，多准备几把备用刀是基本操作。切削液必须给足，高压内冷能上就上，这是保住刀具寿命的硬条件。尤其是精加工，哪怕是微小的崩刃或磨损，都可能影响表面质量，所以一旦发现刀具状态不好，立马换！
2. 坑点二：加工变形与振纹。 叶轮壁薄，钛合金又有点“韧”，切削力稍微不均匀，零件就容易变形，甚至产生讨厌的振纹。在UG编程里，刀路要走得顺畅、均匀，进退刀要圆滑，避免突然的加速减速或吃刀量突变。装夹刚性必须过关，多点支撑，必要时辅助支撑也要到位。切削参数得稳，不能死板地套用经验值，要根据机床、刀具和零件的实际情况灵活调整，比如低速大扭矩的粗加工、高转速小进给的精加工，有时候转速高一点，反而能避开共振区。
3. 坑点三：表面质量与内部应力。 钛合金的加工硬化是个大麻烦，如果切削参数不对，表面很容易形成一层硬邦邦的“壳”，这不仅影响后续装配，还会降低零件的疲劳寿命。而且，如果热处理的工艺参数没控制好，内部残余应力没消除干净，放一段时间可能就“悄悄”变形了。UG编程时，精加工余量不能留太多，也不能太少，要保证每刀都能有效切削到新材料，避免在硬化层上“磨”。热处理的工艺参数，像温度、保温时间、冷却方式，都得严格按照材料规范来，一点都不能马虎，否则前期的加工努力可能就白费了。
