UG NX 1980 加工工艺实例课：100、第100节课_钛合金叶轮工艺规程刀具页填写讲解

这次咱聊聊一个叶片类零件的加工路子，从毛坯下料到最终精加工，全程用UG（NX）精细规划。这类零件不仅对精度要求高，材料又是硬骨头——钛合金，所以每一步都得想清楚。咱们首先得把毛坯尺寸定死，然后就是“先车后铣”的复合加工策略。外形轮廓用数控车床先粗加工出来，留足余量，再转到铣床上，用我这15年摸索出来的“开粗-二粗-精修”三步走，配合合适的刀具，把叶片这些复杂曲面给啃下来。从D20 R1.6的开粗刀，到D10 R3的二粗刀，再到D10 R5的球头刀，每把刀都有它的使命。整个过程不光要刀路优化，还得考虑热变形和装夹方案，确保加工效率和零件品质。

项目背景与零件特性

这次要加工的零件是带有复杂叶片结构的产品，这玩意儿通常对流体动力学性能要求高，所以曲面精度是重中之重。从语音里头咱们能听到，这活儿可能还涉及钛合金这类的难加工材料。钛合金强度高、耐腐蚀、耐高温，是航空航天里的常客，但它切削力大、导热性差，加工起来容易粘刀、硬化，刀具磨损非常快，所以对刀具选择、切削参数和加工策略都有特殊要求。零件的加工步骤明确指出了要“先车后铣”，这意味着它既有回转体特征，又有复杂的异形曲面，比如叶片部分。先用数控车床把外部轮廓和台阶加工到位，既能去除大量材料，也能为后续铣削提供一个稳定的基准和均匀的余量。整个加工过程，咱们UG编程的精细化程度直接决定了最终的零件质量和生产效率。

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

1. 毛坯准备

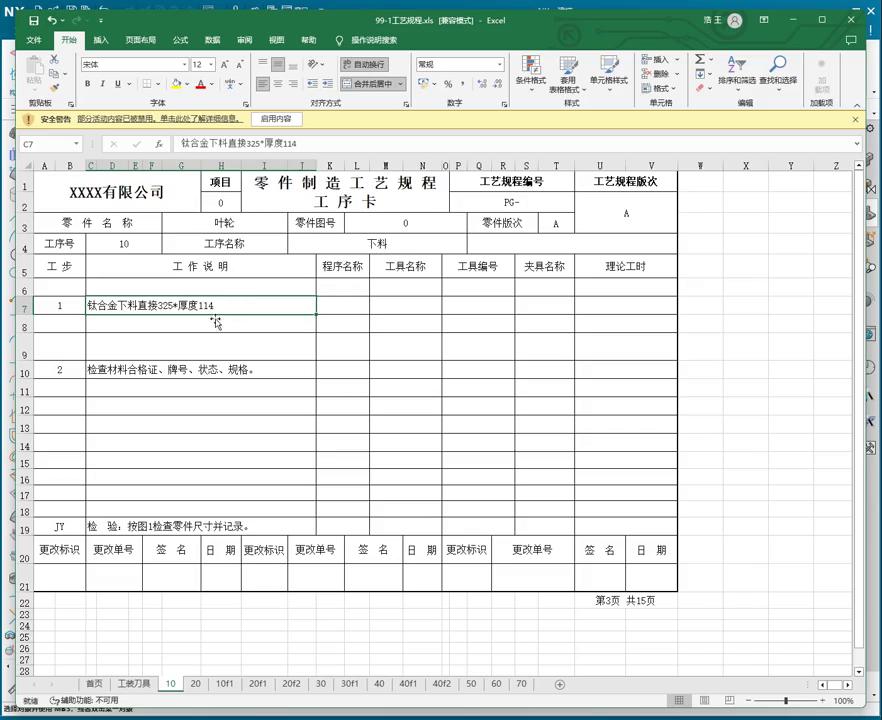

首先是毛坯的下料，咱们定的尺寸是长325mm，宽114mm，厚度具体多少看图纸，但通常会给足一些余量。下料完成后，第一步关键操作就是数控车削。为什么要车？因为这零件有外部的包络体，或者说有圆柱、圆锥之类的回转体特征，用数控车床来加工效率最高，而且能保证回转精度。把外部多余的料车掉，留出内部叶片等复杂结构需要的余量，这样后续铣削的负担就轻多了。外表面咱们是要求车到位，直接接近最终尺寸，而内部则留出均匀的铣削余量。

2. 铣削加工 (UG编程)

车削完毕后，零件就转到铣床上进行多轴加工。

• 开粗 (Rough Milling)

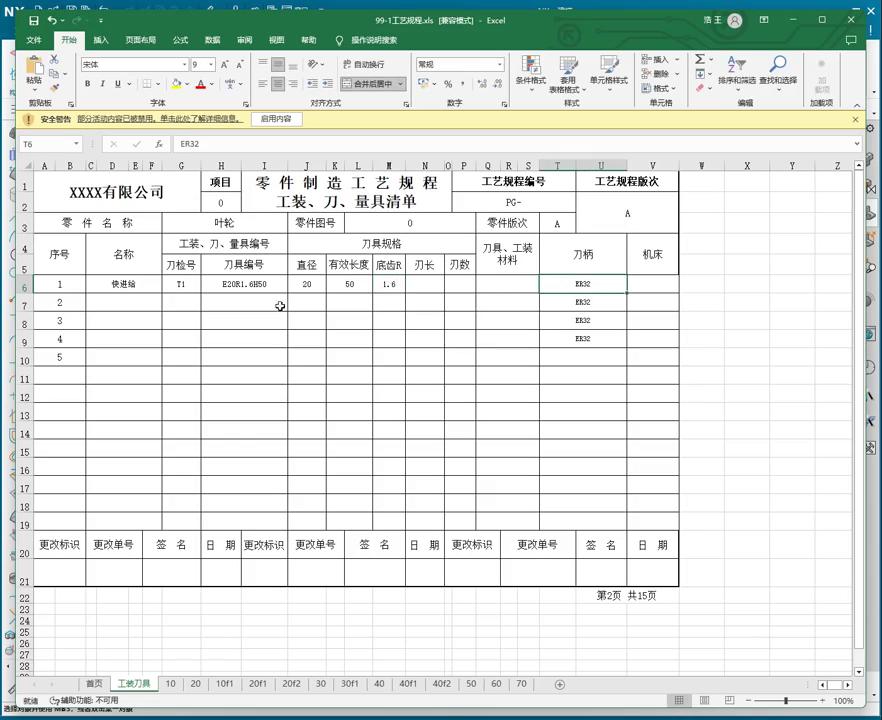

  这是第一阶段的铣削，目标是快速去除大部分材料。咱们选用的刀具是 D20 R1.6的合金铣刀。刀具直径20mm，转角半径1.6mm，长度H50mm。用大直径刀具进行开粗，切深可以大一点，走刀量也可以快一点，目的是把工件的整体形状粗略地铣出来。对于像叶片这类有大曲面的零件，开粗阶段尤其要优化刀路，减少空刀，提高材料去除率。

• 二粗 (Semi-Finish Milling)

  开粗后，零件的形状已经大致成型，但表面粗糙度较大，余量也不均匀。二粗阶段需要更精细的刀具进行半精加工。这里咱们用的是 D10 R3的合金铣刀。刀具直径10mm，转角半径3mm，长度H50mm。相比开粗刀，它直径更小，转角半径也更小，能更好地处理一些过渡圆角和细节特征，为最终的精加工做好准备。特别是在处理钛合金时，这类合金刀具能有效抵抗高温和磨损。

• 精加工 (Finish Milling)

  这是最后一道铣削工序，旨在达到零件的最终尺寸精度和表面粗糙度要求。咱们选用的刀具是 D10 R5的球头铣刀。球头铣刀的特点是头部呈半球形，最适合加工复杂曲面，比如叶片的型面、圆弧过渡等。直径10mm，半径5mm（意味着是D10的球头刀），长度H50mm。它能确保曲面光顺，并达到设计要求的几何精度。编程时，精加工的刀路通常会更密集，步距更小，以获得更好的表面质量。

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 刀具选择与材料匹配： 对于钛合金这类难加工材料，切记不能用普通刀具。要选用耐磨、耐热性能好的专用合金刀具，并根据工序（开粗、精加工）合理选择刀具几何参数（如转角半径、球头）。我这用了D20R1.6、D10R3、D10R5，都是经过实践检验的。
2. 复合加工策略的合理运用： 面对既有回转体又有复杂曲面的零件，要灵活运用“先车后铣”的策略。车削能高效去除外形余量，为铣削提供一个更规整的基准，避免铣刀空切或切削力不均，从而提高加工效率和精度。
3. 加工余量和刀路规划： 各工序间的加工余量要合理分配，开粗留得多，二粗留得少，精加工留得最少。UG编程时，要根据刀具特性和零件几何，精细规划刀路，比如开粗追求最大金属去除率，精加工则侧重于表面质量和几何精度，尤其是叶片这类关键曲面，刀路密度和方向性至关重要。
