今天咱们要聊的这个活儿，可不是什么光板件、常规件，而是一个实打实考验真功夫的复杂曲面连接体。这玩意儿，无论是从材料选型、三维建模、刀路规划，还是到最终的装夹与实际切削，处处都透着精细活儿的门道。我王工干了这些年，从手动车铣刨磨摸爬滚打过来，再到后来跟上时代学UG（NX），深知机器是死的人是活的，UG再牛，也得靠咱们这些老师傅把经验灌进去，才能真把零件做好。这次，咱们就以这个件为案例，掰开了揉碎了讲讲，如何在UG里把五轴联动刀路玩转，如何在实际加工中把材料的脾气摸透，怎么才能把废品率降到最低，把效率拉到最高。

项目背景与零件特性

这个零件，是从航空发动机上拆下来的一个连接支架，主要作用是传递应力，连接多个管路和传感器。材料选用的是GH4169高温合金，这玩意儿耐高温、强度高，但加工性是出了名的差，硬度高、韧性大、易粘刀、切削力大，一不留神就崩刀、拉伤表面。更要命的是，它还带着多处自由曲面和薄壁结构，局部壁厚甚至不到1.5毫米，公差要求相当严苛，配合面粗糙度Ra0.8，定位孔同轴度0.01mm。这活儿要是用普通三轴机床，光是装夹次数和换刀次数就能让人崩溃，而且很多地方根本够不着。所以，咱们一开始就得定位在五轴联动加工，才能保证精度和效率。

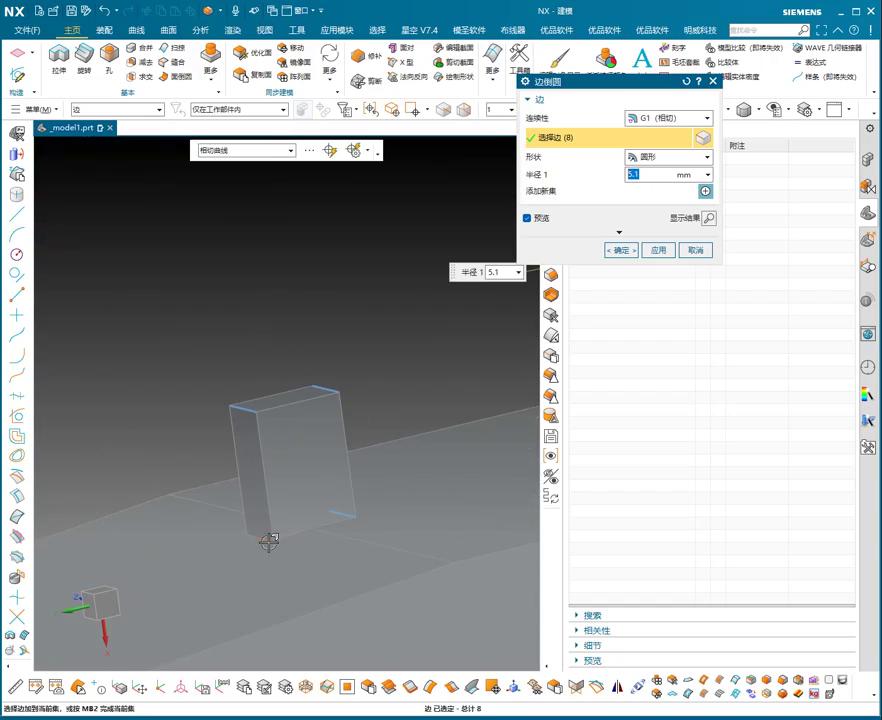

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

从接到图纸开始，我就知道这活儿不能马虎。
首先，在UG里建模，这复杂的曲面，我都是用“自由造型”模块，再配合“曲面分析”工具，把曲面的连续性、光顺度检查到位，确保没有任何瑕疵。曲面模型建好，就是CAM编程。针对GH4169这种材料，我选择的是整体硬质合金刀具，涂层必须是耐高温、高硬度的AlTiN。粗加工我用大直径的玉米铣刀，分层进给，侧铣量控制在刀具直径的50%以内，保证切削稳定，把大部分余量干掉。这一步，在UG里，我会选用“型腔铣”功能，结合“螺旋进给”策略，减少切削冲击。
接着是半精加工，换小一号的圆鼻刀，用“等高轮廓铣”和“流线铣”的策略，把主要曲面的形状走出来，留出均匀的精加工余量。这期间，我就开始规划五轴联动了，利用UG的“可变轴”功能，调整刀轴矢量，确保刀具能以最佳角度切入，避开干涉。
最关键的是精加工。我选用的是高精度的球头铣刀，刀具半径补偿在UG里设置得非常精细，保证最终曲面的光洁度。五轴联动在这里发挥了最大优势，比如零件内部的一些导流槽和连接座的底部曲面，常规三轴根本无法一次性到位，这时候我就会用UG里的“多轴曲线驱动”或“多轴曲面驱动”功能，让刀具姿态实时调整，一次走到底，减少接刀痕迹，确保表面质量和形位精度。
装夹方案也是重中之重。因为是薄壁件，传统虎钳夹持肯定不行，容易变形。我设计了一个专用软爪夹具，利用液压系统提供均匀的夹紧力，同时在加工过程中实时监控零件变形量。对于GH4169，我特意在加工前进行了一次回火处理，释放内部应力，减少加工变形。切削液的选择也很重要，必须是乳化性能好、润滑冷却效果俱佳的专用切削液，高压冷却，及时带走热量和切屑。
所有刀路在UG里模拟验证无误后，我还会把后处理生成的NC代码，在机床上进行空运行检查，确保刀具路径和机床运动完全匹配，万无一失才正式开干。

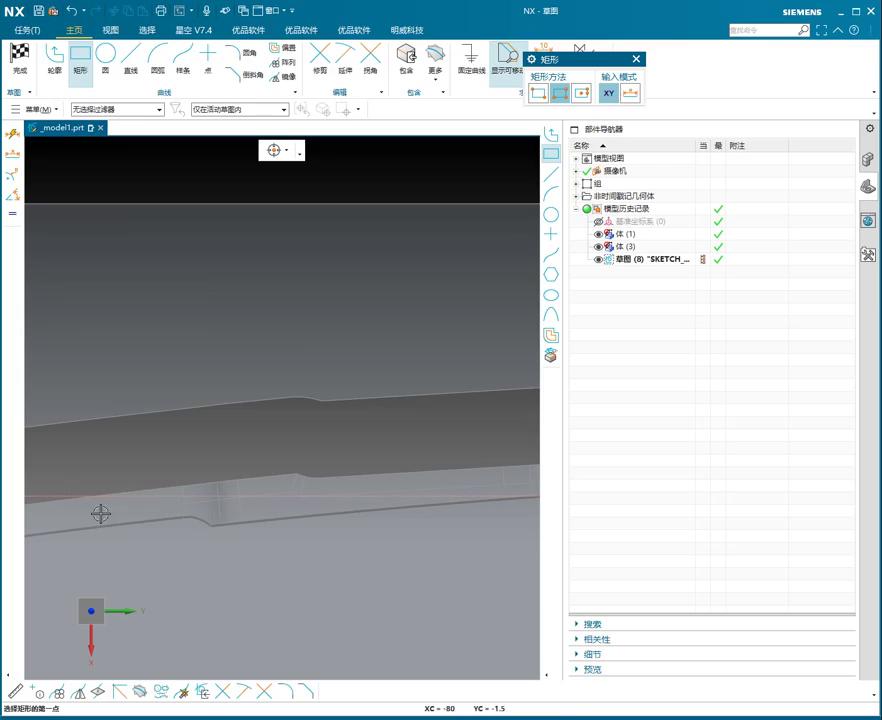

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 材料预处理与应力释放不容忽视： 对于像GH4169这类高强度、难加工的材料，加工前务必进行应力释放热处理，比如回火。这能大大降低加工过程中零件因内应力导致的变形，特别是薄壁结构件，这一步能省去后期大量的修补甚至报废。宁可多花点时间做预处理，也别指望加工完再来纠正变形。
2. 五轴联动并非万能，刀路优化是关键： 别以为上了五轴机床就能高枕无忧。刀路规划的合理性直接影响加工效率和表面质量。在UG里编程时，要多考虑“空刀”轨迹的优化，减少不必要的抬刀和空程，缩短加工时间。同时，对于复杂曲面，要学会合理切换刀路策略，比如粗加工用“型腔铣”，精加工用“流线铣”或“多轴曲面驱动”，让刀具路径更顺畅，切削更稳定。
3. 装夹方案需精益求精，防止二次变形： 特别是薄壁件，装夹是大学问。不要简单粗暴地用大夹紧力，那样只会把零件夹变形。要针对零件结构设计专用夹具，比如用软爪、甚至真空吸盘，分散夹紧力。加工过程中，如果可能，可以分步装夹，每加工一部分后，重新调整或验证装夹状态，确保零件在整个加工周期内都处于稳定、无变形的状态。
