UG NX 1980 加工工艺实例课：94、第94节课_五轴多工序时效后加工方法

这活计，咱们得一步一个脚印来，尤其碰上这种复杂曲面件，UG建模和编程是咱们的利器，但最终落到实处，还得靠扎实的工艺和现场经验。这次咱们要干的，就是个典型，从毛坯到成品，每一刀、每一面都得心里有数，这不仅是考验技术，更是考验耐心和对细节的把控。咱今天就掰开了揉碎了，讲讲这套活儿怎么才能干漂亮，少走弯路。

项目背景与零件特性

这次咱们手上这个零件，瞧着就不是一般货色。根据咱们UG图纸上的模型，它是个结构复杂、带有多个复杂曲面特征的精密件，可能用在航空航天或者精密模具上。材料方面，图纸上没明确，但从这种结构来看，多半是高强度铝合金或者像钛合金这类难加工材料。这类材料的特性咱都清楚，强度高、韧性好，加工时切削力大，散热性差，容易产生积屑瘤，稍不留神就变形，影响尺寸精度不说，表面质量也上不去。所以，咱们在编程和实际操作中，必须把刀具的选择、切削参数的设定、以及热处理变形的预防都考虑进去。工装夹具的设计更是重中之重，它直接关系到加工的精度和效率，尤其是这种多面体，翻面加工时，怎么夹得稳、夹得准，是咱们要攻克的第一个难关。

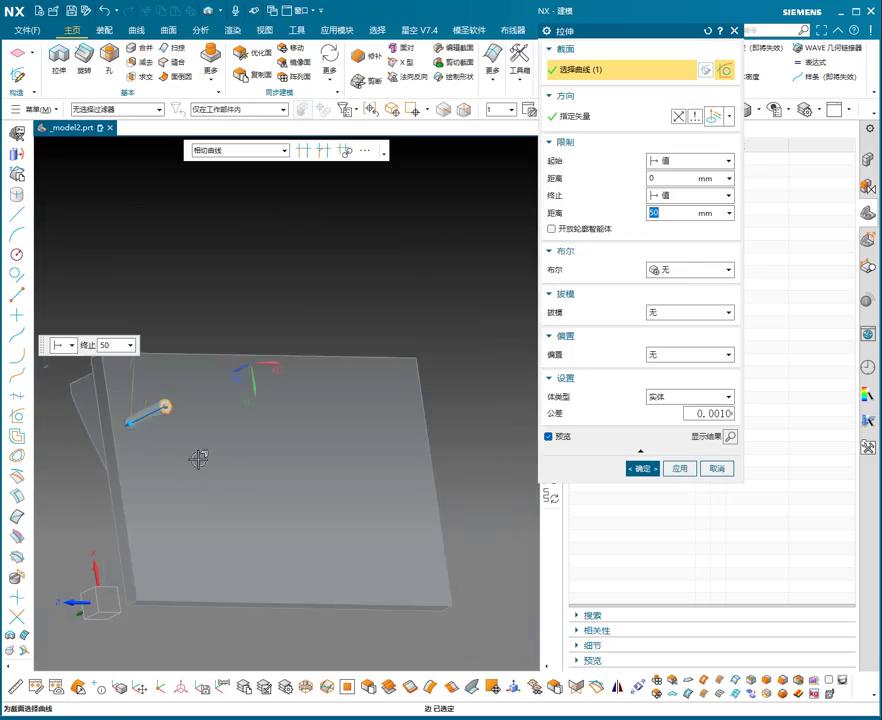

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

1. 首粗与反把工装制作

咱们拿到毛坯，第一步自然是开粗。用UG编好刀路，把所有曲面都开粗，留个3毫米的余量，这是为后面精加工留足肉。开粗的时候，刀具要选对，切削参数要猛，但也要兼顾排屑和散热，避免应力集中导致变形。开粗完，接下来就是关键了。这活儿因为造型复杂，没法直接上压板。咱们得想个巧法子，就是在零件的底部（也就是将来要先加工的面）上，钻出一些螺纹孔，然后用咱们自制的“反把螺丝”工装，把零件从底面固定住。具体来说，就是在零件这个底面上，咱们先用大点的铣刀，把那些要钻螺纹孔的位置铣出沉头，深度嘛，大概能把螺丝头“藏”进去就行。然后，在沉头中间钻孔攻丝，攻出M12的螺纹。记住，这沉头和螺纹孔的位置和大小，都要根据咱们设计的“反把螺丝”工装来定制，确保配合严密，受力均匀。工装本体呢，咱们可以找块合适的钢板，同样钻出对应的通孔，把零件反过来，用螺栓穿过工装，拧入零件底部的螺纹孔，这样就稳稳当当夹持住了。这种夹法，能把零件的整个顶面完全暴露出来，方便咱们进行第一轮的半精加工。

2. 翻转与底面半精加工

第一步把反把工装搞定后，咱们就可以开始加工零件的“顶面”了。这面因为是夹在工装上的，所以首先要确保工装与机床台面接触良好，平整度高。利用前面咱们说的反把夹持方式，把零件稳稳地固定在工作台上。这阶段的目标是加工那些大面积的平面和主要的孔位，特别是那些M12的孔。先把这些孔铣好，再进行攻丝，确保尺寸和位置精度。对于大平面，咱们可以先用大飞刀进行平面铣削，然后换成合适的球头刀或牛鼻刀，对曲面进行半精加工。注意，这阶段的半精加工，咱们要留0.4毫米的余量，为最后精加工做准备。同时，加工到边缘时，要格外小心，不能直接下死刀。等这面加工得差不多了，下一步就是翻面了。咱们把零件从反把工装上拆下来，然后直接用刚才加工好的M12螺纹孔，把零件固定在另一个工装上，或者干脆用螺栓直接把零件固定在工作台上，这时的零件，已经有了稳定的定位基准，夹持起来就方便多了。现在，零件的“底面”（也就是一开始咱们开粗留了3毫米余量的那面）就朝上了。这面咱们要把它精修到只剩0.1毫米的余量。这意味着不能直接“一刀光”，得通过多轮的半精加工，逐步把余量吃到位，确保最终的平整度和精度，同时也避免了后续精加工时因余量过大造成的刀具磨损和表面拉伤。

3. 二粗与精细曲面加工

到了这一步，零件的主要形体已经基本出来了。现在咱们要做的，就是对所有关键曲面进行“二粗”，也就是再次半精加工，把余量收窄到0.4毫米。这一阶段，咱们要开始更多地使用球头刀，配合UG的五轴联动功能，走各种精细的等高线、流线加工路径，确保曲面的光顺度和一致性。特别要注意那些深腔和狭窄区域的加工，避免碰撞，也要控制好切削力。

到了最后的精加工阶段，尤其是一些复杂曲面的边缘和转角，可不能直接用一把大刀下去就想搞定。那样很容易留下刀痕，或者拐角清不干净，甚至过切。咱们的策略是，先用稍大的球头刀，把大部分曲面精加工到位，但对于边缘和一些细节区域，咱们会刻意让它保留一点点余量。然后，咱们在UG里头，把这些边缘和细节区域的面“拆开”，单独提取出来，用引导线加工（Guide Curve Machining）或者区域铣削（Area Milling）的方式，换上直径更小、更精密的刀具，比如D10的球头刀，甚至更小的刀具，专门去“爬”这些边缘和角落。比如，对于一个精密的边，咱们可以用引导线，让小刀具沿着这个边一点点地走，把多余的0.4毫米余量吃掉，最终达到设计要求。这样精修出来的边缘，既光顺又没有过切，还能保证清角到位。记住，底面的那个0.1毫米余量，也要用这种精细的方式处理掉，确保零件底面的最终尺寸精度。整个过程要密切关注刀具磨损情况，适时更换刀具，并配合切削液，保证加工质量。

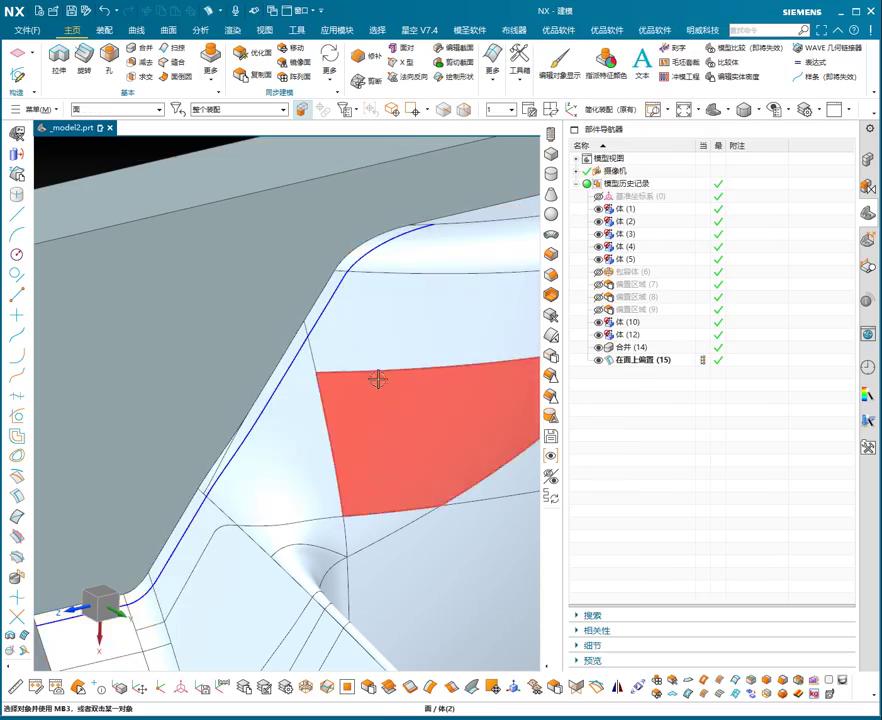

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 余量控制要精细到位：从开粗的3mm，到底面的0.1mm，再到二粗的0.4mm，每一个余量都必须严格控制。这不仅是为了保证最终精度，更是为了给下一道工序留下足够的安全空间，避免因余量不均导致刀具受力不稳，影响表面质量或造成零件变形。特别是翻面加工的基准面，留0.1mm的精修余量，是保证平整度的关键。
2. 工装夹具设计是核心：对于复杂零件，尤其当没有合适的夹持面时，利用零件自身的结构（如“反把螺丝”的方式）设计专用工装，是确保加工稳定性和精度的高招。要充分考虑夹紧力、定位精度、以及加工过程中切削力对夹具和零件的影响，避免在加工过程中产生松动或变形。
3. 复杂曲面精修策略要灵活：在精加工复杂曲面，特别是带有锐角、深槽或复杂过渡的区域时，不能盲目“一刀光”。要善用UG的曲面“拆开”功能，分离出需要特殊处理的区域，然后配合小直径刀具和引导线加工等精细刀路，逐级精修。这样既能保证细节精度，又能有效避免大刀具过切或清角不到位的问题，大大提高表面质量。

本文关键词：UG编程, 复杂曲面加工, 五轴联动, 反把工装, 余量控制
