UG NX 1980 加工工艺实例课：93、第93节课_五轴多工序异形零件工艺方法

这块铝合金的活儿，看着不大，但里头门道不少。从毛坯下料开始，就得心里有数，这件主要得在五轴机床上转腾。尤其是那些个“倒扣面”和边边角角，普通三轴是肯定吃不动的。UG里头咱们就得把刀路好好规划规划，先开粗，所有能见到的地方都得留足余量，特别是底下，得给后续切断留个活口。然后翻过来，利用五轴联动把那些个斜面、曲面、特别是倒扣的地方，给它清利索了。过程中还得盯紧了那些个小圆角和M12的孔，别看地方小，崩刀、尺寸不稳可都是常事儿。这活儿就是要咱们耐心细致，把功夫用在刀刃上。

项目背景与零件特性

这铝合金零件，是个典型的五轴件，拿在手上，看着就透着一股子“不好惹”的劲儿。你看它这尺寸，长大概178个毫米，宽和高都差不多100个毫米。但别光看外形规整，仔细瞧，里头很多地方都是深腔，还带着倒扣面。尤其是一些小圆角，R角特别小，加上局部还有些像刀尖一样“特别尖”的区域，这些都是加工的难点。不光得考虑材料的变形，还得防着崩刀。另外，那几个M12的螺纹孔，位置精度和表面质量也马虎不得。咱们得从源头把控，才能保证这活儿出来是精品。

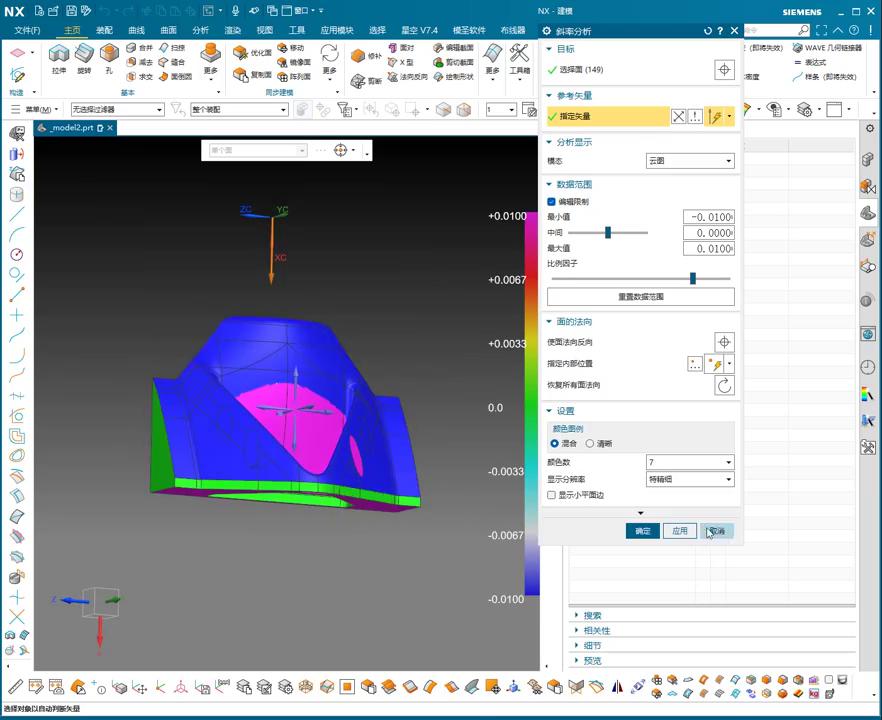

老师傅实操截图 – 核心工艺点解析

详细加工工序讲解

讲到这活儿的加工工序，得一步一个脚印来。

1. 毛坯准备与粗加工

毛坯料先要下得稍微大一点，四周和高度方向都留个单边3毫米的余量。这是规矩，给后续精加工和装夹留足空间。上机床前，第一遍开粗，要用一把大点的粗铣刀，把所有能平铣到的地方，从上面开始，一层一层地给它走下来。记住，底面不要直接铣穿，得留个大概3毫米的连接余量，上面用压板压实了，底下留着。这叫给自己留条后路，也防止工件在后续加工中晃动。

2. 五轴联动与复杂曲面加工

等粗加工完大部分材料，咱们就得把机床的五轴功能给请出来了。这件的倒扣面、深腔和复杂的曲面，三轴是没法搞的。得在UG里头把刀路编好，利用五轴联动，让刀具在空间里灵活地摆动和旋转。先对内部那些个倒扣面进行粗加工，再换小刀具精加工。同时，那些斜面和过渡圆角，也要兼顾。可以先摆定一个合适的角度，把大部分区域加工出来，再用连续五轴联动，把那些干涉区域和精修部分给走精。这玩意儿，就是要多转轴、少换位，减少累积误差。

3. 精加工与细节处理

主要的大面和复杂曲面都走完后，就到了精加工阶段。换上锋利的精铣刀，按照工艺要求把尺寸和光洁度都干出来。特别是那些“特别尖”的部位，刀具要选得小巧，进给和转速要控制得非常精细，切削力不能大，防止崩角。M12的螺纹孔，要先用合适的中心钻定位，再钻孔，然后攻丝。攻丝的时候，记得用良好的切削液，保证排屑顺畅，避免断丝或者尺寸不合格。

4. 切断与光整

最后一步，零件从毛坯上分离。如果之前底面留了连接余量，这时候就用小铣刀沿着边缘进行切断。为了确保切断时零件的稳定性，也可以像刚才说的，用压板固定，或者在底面垫上特制的薄片、甚至用点临时胶水粘一下，防止零件在切断瞬间崩飞或者变形。切断后，再进行去毛刺和倒角，确保零件的最终质量符合要求。

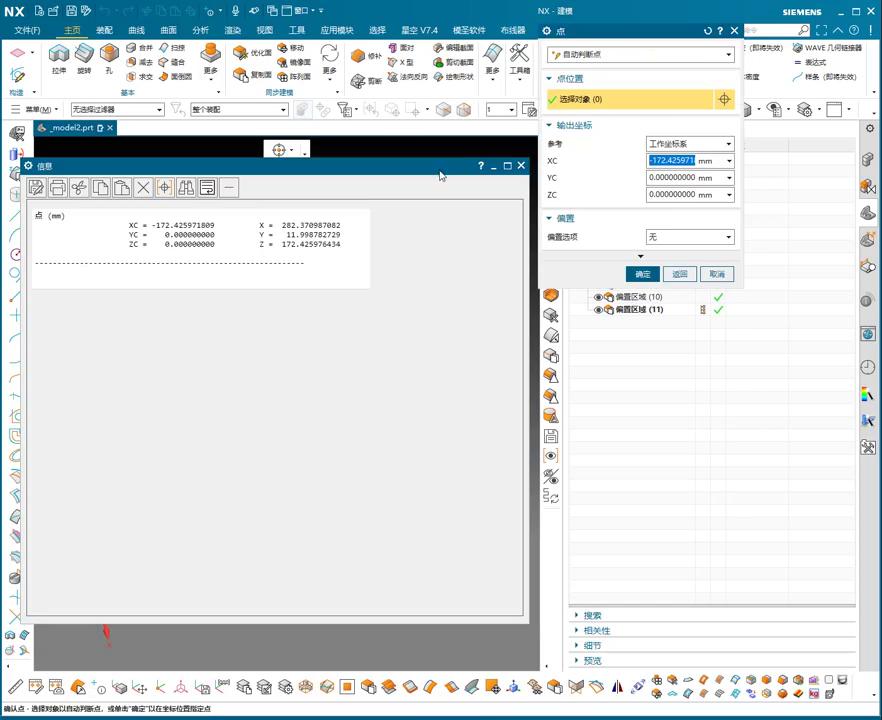

老师傅实操截图 – 核心工艺点解析

本节避坑总结

1. 余量分配要合理： 毛坯开粗时，四周及底面要预留足够且均匀的加工余量（例如单边3mm），为后续精加工和多面装夹提供操作空间，避免因余量不足导致报废或增加加工难度。
2. 五轴刀路要精细： 针对复杂曲面和倒扣面，UG编程时必须仔细规划五轴联动刀路，优化进给和转速，确保刀具轨迹顺畅无干涉，减少切削震动，防止崩刃和表面划伤。
3. 薄壁与尖角需谨慎： 零件上的薄壁结构和“特别尖”的锐角部位，是极易产生变形或崩裂的弱点。加工时要选择锋利且刃长合适的刀具，采用小进给、高转速的轻切削策略，必要时分多层走刀，并加强冷却润滑，确保加工质量与工件完整性。

本文关键词：五轴加工, 铝合金, 复杂曲面00:00
