本节课程深入探讨了在 UG NX 环境下如何规划和管理 CNC 加工的完整工艺流程。从上节课已完成的加工中心任务出发，详细讲解了从原材料下料到最终产品入库的所有关键环节，包括半成品和成品的检验、各种中间加工步骤的灵活添加（如前工、去毛刺、表面处理），以及如何利用 UG NX 的制图功能生成和输出加工图纸。课程强调了在实际操作前，预先规划好整个工艺流程的重要性，以确保生产的高效性和准确性。

UG NX 加工工艺流程详解

加工流程的起点与核心

本节课承接前一课程内容，标志着当前零件的加工中心序已基本完成。在 UG NX 中，我们将遵循预设的流程，确保每个环节都得到妥善处理。在加工中心加工完毕后，一个重要的节点便是“半成品检验”。这个阶段是对之前所有加工步骤的成果进行初步验证，确保零件符合设计要求，并为后续的加工和检验奠定基础。在此之前，工作装夹等前期准备工作也同样需要进行详细的程序单输出。

完整的工艺流程规划

一个完整的 CNC 加工工艺流程涵盖了从毛坯到最终产品的全过程。在 UG NX 的工艺规划中，我们可以详细列出以下主要步骤：
1. 下料：将原材料切割成所需尺寸的毛坯。
2. 加工中心一序：进行首次CNC加工，通常是粗加工。
3. 加工中心二序：进行第二次CNC加工，通常是半精加工或精加工。
4. 半成品检验：对加工完的半成品进行质量检查。
5. 成品检验：对所有加工完成的产品进行最终质量检查。
6. 入库：将检验合格的成品进行存储。

这些步骤构成了产品从毛坯到成品的完整生命周期，每个环节都至关重要。

流程卡与流程表应用

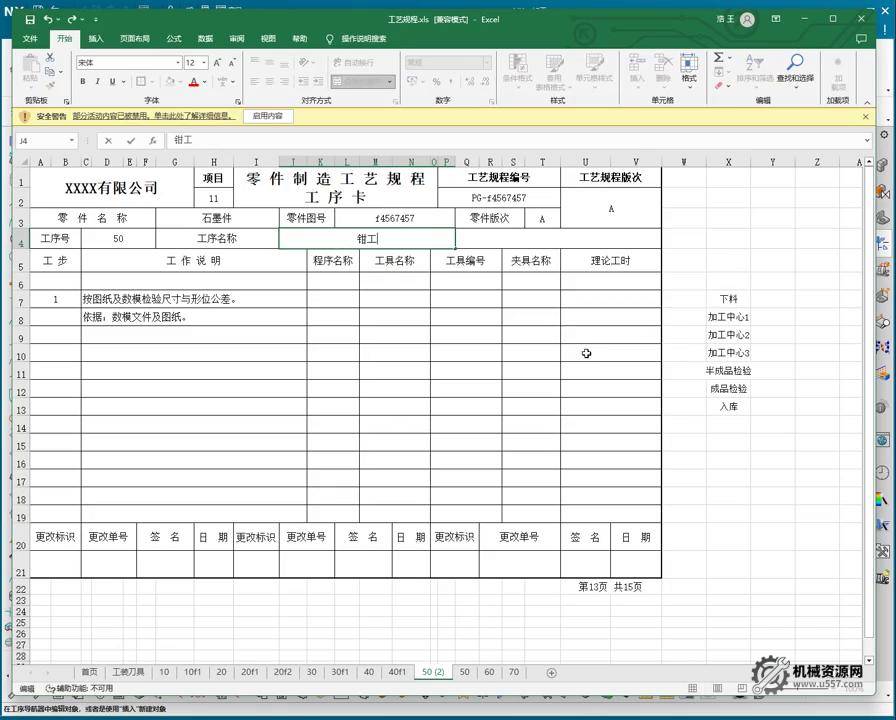

UG NX 提供了强大的流程卡和流程表功能，用于清晰地记录和管理整个加工工艺。我们可以将上述规划好的步骤，逐一添加到 UG NX 的流程卡或流程表中。例如，利用现有的模板，我们可以将“下料”、“加工中心一序”、“加工中心二序”、“半成品检验”、“成品检验”和“入库”等条目按顺序填入，形成一个直观且易于跟踪的工艺路线图。这种方法不仅简化了文档管理，也便于生产人员理解和执行。

流程步骤的灵活插入与管理

前序工序的添加

在实际生产中，某些零件可能在主要的加工中心序之前或之后需要额外的辅助工序。UG NX 允许我们灵活地在现有流程中插入这些步骤。例如，如果零件在半成品检验前需要进行“前工”（倒角）或“去毛刺”，我们可以在流程表中添加相应的步骤，并为其分配独立的工序编号（如50、60），以示区分。这种灵活性确保了工艺规划能够适应各种复杂的零件加工需求。

表面处理与后续加工

除了机械加工，零件在完成主要形状加工后，可能还需要进行各种表面处理或额外的精加工。例如，“表面处理”可能包括“发黑”（氧化）或“阳极氧化”等工艺，以提高零件的耐腐蚀性或外观质量。此外，像“磨床加工”这样的精加工步骤，如“磨上下表面”，也可以被纳入流程。甚至对于特殊要求，如“按图纸加工”的复杂尺寸或形状，也可以作为一个独立的步骤清晰地记录在流程中，确保所有要求都被执行。

公差与图纸的结合应用

在检验阶段，有时仅仅依靠标准图纸可能不足以明确所有检验要求。特别是对于一些高精度或复杂特征的公差，可能需要提供专门的“图示”或“图纸细则”来辅助说明。这意味着除了完整的零件图，我们还可以创建简化的示意图或标注特定公差的附图（例如，某个磨削面的公差要求），将其作为流程中的一个参考，指导检验人员进行准确的测量和判断。这有助于避免因图纸复杂性导致的理解偏差，确保产品质量。

UG NX 制图功能与外部输出

外部轮廓的生成与输出

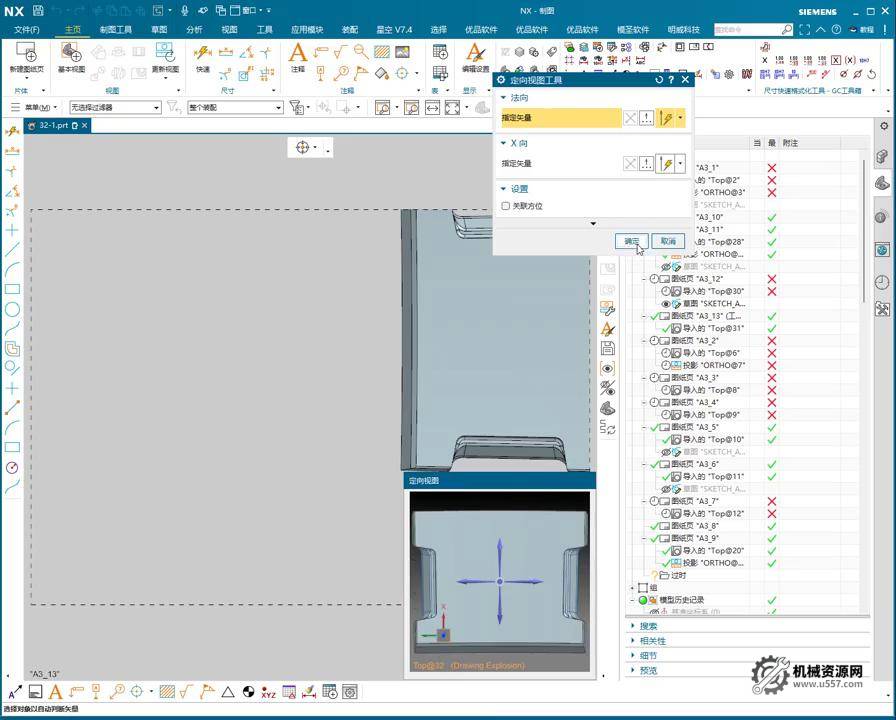

UG NX 的制图功能在工艺规划中扮演着关键角色，尤其是在需要为特定工序（如线切割）生成专用图纸时。我们可以利用 UG NX 将三维模型转换为二维工程图。例如，如果需要线切割加工零件的外部轮廓，我们可以创建一个新的图纸页，选择视图（如上视图），然后仅显示并突出外部轮廓。完成制图后，UG NX 支持将此二维图纸输出为 AutoCAD 格式（如 DWG 或 DXF），以便在其他 CAD 软件中使用，或直接提供给线切割设备进行加工。这种能力大大提高了生产效率和数据互通性。

工艺流程规划的策略与实践

制定流程的优先性

在进行任何具体的 UG NX 操作（如建模、编程）之前，最关键的一步是预先规划好整个加工工艺流程。这意味着我们需要在脑海中或通过纸笔，清晰地构思出从原材料到最终产品的每一个环节、每一个工序以及它们之间的逻辑顺序。这样做的好处在于，一旦流程确定，后续在 UG NX 中的编程和制图工作将更有方向性，避免在操作过程中反复修改和调整，从而节省大量时间和精力。

灵活调整与精细化管理

虽然预先规划很重要，但实际生产中总会遇到各种情况。UG NX 的工艺流程管理功能提供了足够的灵活性，允许我们根据实际情况进行调整。例如，如果某些零件需要先进行车削再进行铣削，或者需要更复杂的检验流程，我们都可以通过简单地添加、删除或重新排序流程中的步骤来实现。对于特别复杂的零件，可以进一步细化每个工序，甚至将单个工序分解为更小的操作单元，实现精细化的工艺管理。

本节避坑总结

1. 先谋后动： 在UG NX中开始任何具体的加工编程或制图操作之前，务必优先完成整个工艺流程的详细规划（下料-加工-检验-入库）。这能避免后期反复修改和返工，确保流程的逻辑性和高效性。
2. 流程透明化与标准化： 利用UG NX的流程卡或流程表功能，将所有加工步骤、检验点和特殊处理清晰地记录下来。这不仅是生产指导，也是质量控制的关键，确保每个环节都有据可依，易于追溯。
3. 善用辅助制图功能： 对于需要特定信息（如外部轮廓、局部公差）的加工或检验环节，学会使用UG NX的制图功能生成专用图纸并输出到CAD格式。这能有效沟通设计意图，减少误解，尤其是在涉及到线切割、特殊检测或与外部供应商协作时。
