本课程深入探讨了复杂零件在UG NX环境下进行CNC加工的工艺实例，核心围绕高效的虎钳装夹策略、分面加工流程以及关键的清根程序编制。该零件材质为铝合金，工艺路线设计为先通过三轴加工去除大部分材料并完成主要外形，然后将工件翻转，使用已加工面作为夹持基准，完成剩余区域（包括难以触及的内角根部）的精加工。本节课重点解析了如何选用非标准的60度倒角刀，配合定制化的UG程序路径和特定的角度设置，实现对深根部的精准清除，以确保零件的几何精度并提升整体加工效率。
🔥 提示：本节教程实战视频如下：
零件加工工艺路线与虎钳装夹策略
零件的几何特征要求采用正反两次装夹的方式完成所有曲面和特征的加工。正确的装夹策略是确保加工精度和效率的基础。

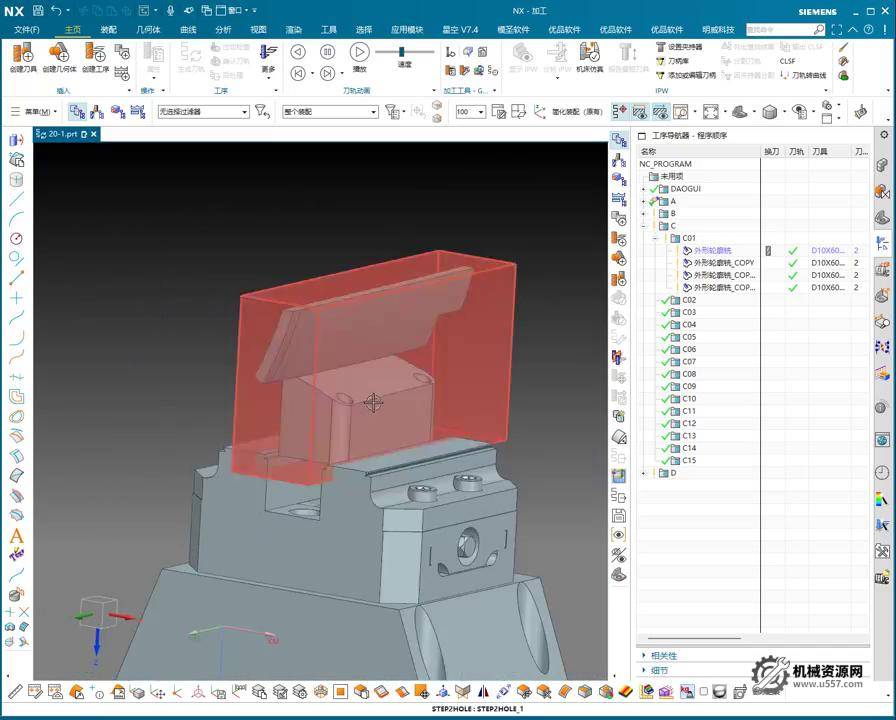

虎钳装夹的两阶段分面
**第一阶段 (三轴粗加工):**
采用标准虎钳（卡盘）夹持零件的底部。此阶段主要任务是完成工件顶部和侧面大部分余量的去除以及外形轮廓的初步加工。通过三轴铣削手段，实现高效的材料开粗，为后续精加工打下基础。如果底部某些区域相对平坦且允许，可以在此阶段预先清空部分根部。
**第二阶段 (五轴或角度定位精加工):**
在第一阶段完成后，将工件翻转。此时，虎钳夹持的是第一阶段已加工完成的表面，作为精加工的稳定基准。第二阶段的核心是完成精修、光刀以及第一阶段无法触及的复杂区域加工。由于零件具有一定高度和复杂侧壁，可能需要结合五轴定位或三轴倾斜（转角度）的方式进行操作。
三轴预加工与五轴过渡
在三轴加工阶段，应尽可能通过粗加工和半精加工，将所有可及区域的余量控制在合理范围内。对于高度较高的零件，如果刀具能够进入，可以直接在三轴机床上完成大部分形状的加工，包括开槽和外形轮廓。这种策略能够有效减少后续五轴加工的负担和时间。若遇到三轴难以企及的侧壁或倾斜面，则必须在翻转后的五轴工序中，通过设置旋转轴的角度来实现刀具的有效接触。
UG NX 编程：核心难点解析与清根技术
本零件的核心技术难点在于对内部狭小根部（Root/Corner）的清理，这要求选用特殊的刀具和精细的编程控制。
特殊刀具的选择与应用
针对零件的内部根部，普通的球头刀或牛鼻刀可能无法完全清角，且可能留下较大的残留余量。
* **选用刀具：** 60度倒角刀。虽然该刀具通常用于去毛刺或倒角，但在UG编程中，通过精准控制刀尖和刀倾角，它可以作为一种高效的特殊清角刀具。
* **刀具几何：** 30度倒角，即整体包含角为60度。
清根程序路径与几何定义
清根程序的编制采用UG的特定铣削操作，实现沿Z M轴的路径跟随。
1. **零件及几何体选择：**
* 选择零件主体（Part）和夹具模型（Blank）。
* 明确加工底面（指定底面），并通过“自动B”功能定义加工边界，确保刀具路径准确限定在目标根部区域。
2. **清根路径策略：**
* 为了确保根部彻底清理，建议采用两步走策略：
* 第一遍：留有少量余量进行清根。
* 第二遍：使用相同程序，将余量设置为零，进行精清，确保根部光洁度及尺寸符合要求。
关键参数设置与防撞处理
在利用非标准刀具进行清根时，刀具、刀柄和夹具的参数设置至关重要，以防止刀柄与工件侧壁或夹具发生干涉。
1. **刀具参数调整：**
* **刀柄/夹具余量设置：** 必须将刀柄（Holder）和夹具（Shank）的余量设置或检查值（Clearance）设定为**零 (0)**。这样可以避免UG系统基于安全的考虑提前抬刀，从而确保刀具的有效切削刃能够完全接触到根部。
* **轴向控制：** 选用Z M轴驱动方式，确保路径跟随几何特征的精确轮廓。

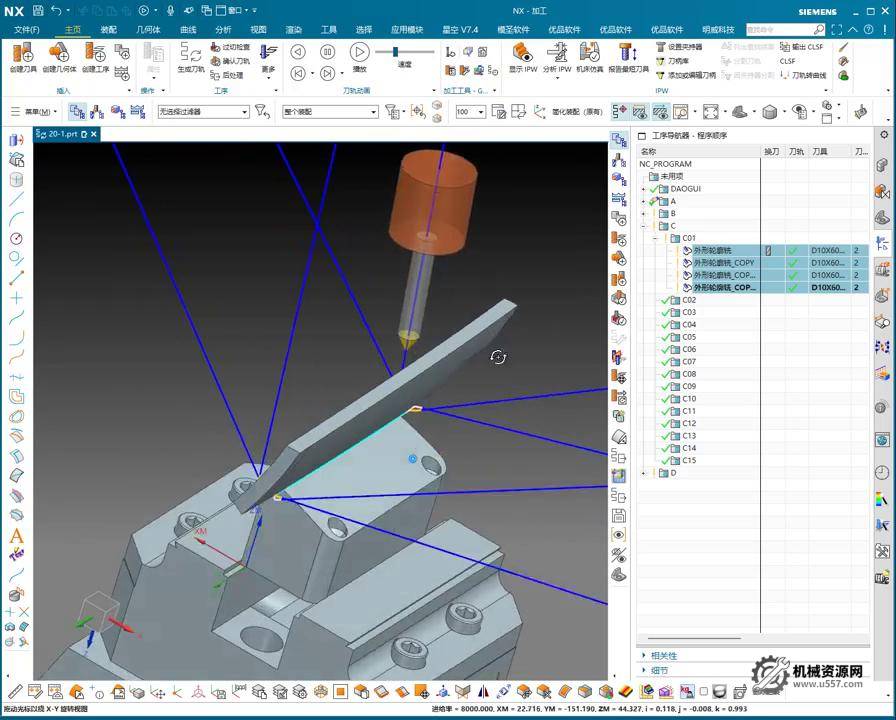

2. **角度控制：**
* 为了使60度倒角刀的侧刃能够有效切削根部侧壁，需要设定特定的刀轴倾斜角度。
* **侧倾角 (Side Tilt Angle)：** 通常设置为**30度**。配合60度倒角刀的几何特征，此角度可以使刀具以最佳姿态切入根部，进行侧面切削。
3. **加工顺序：**
先完成一侧根部的清角（例如，先清A侧），然后通过程序翻转或重新定位，完成另一侧根部的清角（清B侧）。整个程序流程的设计应简单且易于验证，确保现场操作的安全性。
