Creo 9.0逆向工程：复杂曲面陷阱与实战规避

在Creo 9.0的逆向工程实践中，点云数据处理的噪音和不均匀性，是导致后续复杂曲面构建失败的头号杀手。别以为软件一键生成就万事大吉了，真到了机床上，那些看着“光顺”的曲面可能就是过切或干涉的隐患。

数据采集：精度是第一道防线

点云数据采集阶段，许多新手往往只关注密度，忽略了精度。数据点之间的偏差、测量环境的震动、甚至工件表面的反光，都会引入“脏数据”。这些噪音点，在Creo里自动拟合曲面时，就像一把钝刀，把原本平滑的曲线切得坑坑洼洼。我见过不少人，在Creo里花几个小时去“修补”这些由源头数据引起的曲面瑕疵，费时费力还不讨好。

我建议，在数据导入Creo之前，先用专用点云处理软件进行预处理，比如滤波、去噪、抽稀等操作，保证数据的纯净度。其次，在Creo内构建曲面时，要时刻关注曲面分析工具，如曲率分析、斑马纹分析。这些工具能直观地显示曲面的连续性和光顺性，比你肉眼判断要靠谱得多。

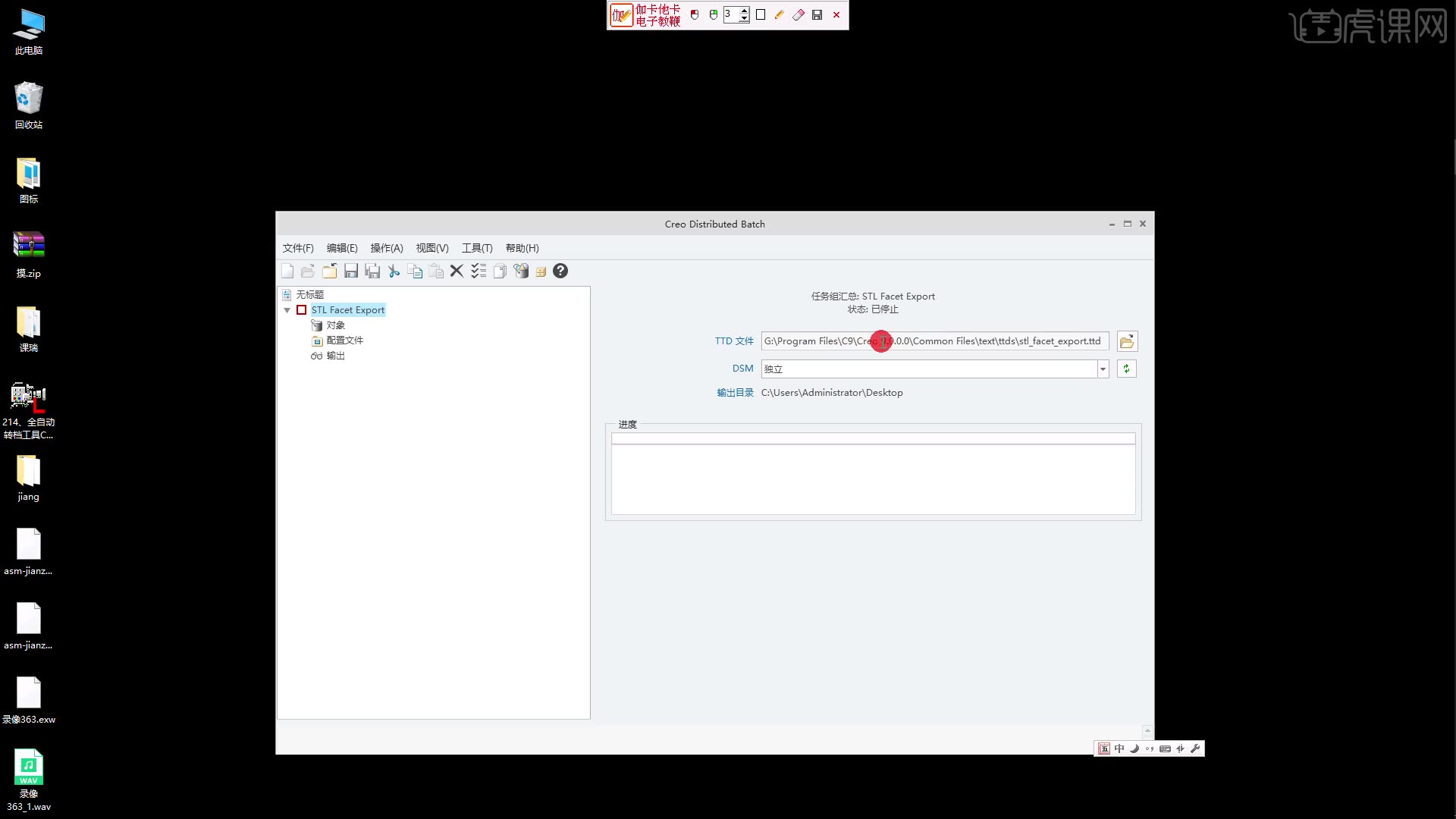

Creo精通实战：曲面逆向全解析 - 第13课配置文件批量输出高精度STL-装配基础13

曲面构建：别让“光顺”蒙蔽了你

Creo 9.0在复杂曲面构建方面确实强大，但这种强大也容易让人产生依赖，忽视细节。构建自由曲面时，很多人追求视觉上的“光顺”，却忽略了实际加工时的“工艺性”。比如，在连接多个曲面时，如果切线或曲率连续性没处理好，肉眼可能看不出来，但CAM生成刀路时就会在这些地方出现应力集中，导致刀具振动、加工纹路不均，甚至过切。我在车间就碰到过，一个件精加工到最后，刀具在某个结合面突然“哼”一声，然后工件就报废了。究其原因，就是Creo里曲面连接处公差给得太大，导致刀具路径不够平滑。

咱们构建曲面时，要养成随时检查局部曲率变化的习惯。对于那些陡峭的、过渡复杂的区域，宁愿多花点时间手动调整控制点，也要确保曲面变化平缓。这就像是开车过弯，得平稳打方向，不能猛打猛收。cnc自学网上有很多关于Creo复杂曲面控制点优化的实战案例，多看看能少走很多弯路。特别是那些需要高度精确度的模具型腔、叶片等，在Creo 9.0逆向工程中，曲面精度与加工质量息息相关。

CAM刀路：规避干涉与过切的生死线

当Creo的曲面模型完成后，接下来的CAM环节更是考验。逆向工程出来的复杂曲面，往往几何特征复杂，加工起来对刀具路径的干涉避让和过切控制提出了更高要求。我见过最常见的错误就是：刀具选择不当，或者吃刀量、步距设置过于激进。在Creo中模拟刀路看着没问题，那是软件给你画了个理想状态。真上了机床，一旦有刀柄、夹具或机床部件与工件发生干涉，那可就是实打实的报警甚至撞机了。

Creo精通实战：曲面逆向全解析 - 第35课【实体】孔的各种放置手法-Creo9.0基础入门与提高

在设置刀路时，务必考虑刀具的有效切削长度，以及刀柄与夹具的实际尺寸。对于那些深腔、窄槽，要进行多角度、多长度刀具的组合加工。空运行（Dry Run）是跑刀路前的“保命符”，别嫌麻烦。还有，刀路公差的设定也至关重要。公差给太小，刀路程序量大，机床读取慢；公差给太大，则可能导致加工表面质量差，甚至过切。在处理这些复杂曲面时，合理利用Creo的仿真功能，提前发现潜在问题是关键。如果你想系统学习这些实战技巧，Creo 9.0 逆向工程与复杂曲面实战：15年老鸟带你从建模到仿真(含素材送软件)这份教程，我个人觉得很实用。

后处理与实机：警惕“代码欺诈”

最后一步，也是最容易出问题的，就是后处理。Creo生成的NC代码，经过后处理转换成机床能识别的代码。但不同机床系统（FANUC, Siemens, Heidenhain等）对G/M代码的解释、宏程序的支持程度都有差异。你用一个通用后处理文件去跑一个特殊五轴机床，就容易出现各种奇葩报警，比如坐标系混乱、A/B轴超程、或者根本不认识某些指令。

处理这类问题，首先得了解你机床系统的具体代码规范。有些特殊的机床功能，可能需要手动修改后处理文件，或者直接在程序里手动添加代码。千万别指望一套后处理文件走天下。遇到报警，先查报警手册，然后对照你的NC代码，看是不是哪个指令写错了。有时候，一个空格、一个小数点，都能让机床“罢工”。在CNC自学网上也有许多关于后处理定制与调试的经验分享，多学习能提高你的“救火”能力。
