AutoCAD 2024：实战设计中的坐标陷阱与图层管理
在AutoCAD 2024的实际操作中，新手最容易在坐标系切换与图层管理上栽跟头。很多加工图纸一到车间就发现尺寸乱套，不是视图没统一，就是标注不在一个平面上，这就是前期设计不够严谨惹的祸。作为一名14年资历的机械工程师，我见过的这类返工问题太多了。
咱们画图，不是光把形状画出来就完事了。一套合格的加工图纸，首先得保证它的可读性和准确性。特别是涉及到复杂零件，三维建模后转二维出图，世界坐标系（WCS）和用户坐标系（UCS）的混淆，是导致尺寸错误、视图混乱的罪魁祸首。我建议咱们在每次切换视图或旋转模型时，都下意识检查当前的UCS，确保所有操作都基于正确的基准。否则，到了加工环节，刀具路径一旦根据错误的坐标生成，轻则废料，重则撞机，那可就不是小事了。
图层规划：别让“图层地狱”拖垮效率
很多人刚开始用AutoCAD，图层都是一片混乱，所有线条、尺寸、文字全挤在一个默认图层里。这就像把所有工具都扔在一个箱子里，用的时候抓瞎。规范的图层管理是高效绘图的基础，也是避免后期修改“牵一发而动全身”的关键。我发现，至少需要区分出：零件轮廓、中心线、尺寸标注、文字说明、剖面线、隐藏线等核心图层。
- 命名规范： 图层命名要清晰，比如“_PART_OUTLINE”、“_DIM_MAIN”、“_TEXT_NOTE”等，一目了然。
- 颜色与线型： 为不同图层设置区分度高的颜色和线型，便于视觉辨别。比如轮廓线用粗实线，中心线用细点划线。
- 锁定与冻结： 对已完成且不需修改的图层及时锁定或冻结，防止误操作。这在多人协作的项目里尤其重要，能有效避免别人“不小心”动了你的图元。
你可能会觉得麻烦，但信我，一旦养成了这个习惯，你会发现修改图纸的效率是原来的好几倍。而且，当需要导出特定图层用于CAM编程时，清晰的图层结构能省去大量后期处理的工作，直接就是干净的几何数据，刀路优化也更顺畅。
精度与公差：尺寸链的把控
咱们做机械设计，精度是第一位的。AutoCAD的尺寸标注，尤其是标注样式设置，直接影响到加工师傅对公差的理解。我看到过不少图纸，公差标注不清不楚，甚至干脆没有，结果就是加工出来的零件装配不上。在AutoCAD 2024 实例实战_AutoCAD入门到精通的学习中，务必精通尺寸样式管理。
在AutoCAD 2024里，你应该熟练使用“DIMSTYLE”命令，创建和管理符合国标的尺寸标注样式。包括：主单位、替代单位、公差（对称、偏差、极限）、箭头大小、文字高度等。记住，图纸是加工的法律文本，每一个尺寸、每一个公差都必须准确无误。如果你的设计中包含关键尺寸链，务必进行公差分析，避免累积误差导致废品。
cnc自学网上有大量关于AutoCAD制图规范和加工工艺结合的教程，对提升实战能力很有帮助。在完成设计后，一定要进行全面的图纸自检。尤其是关键装配面、定位孔、配合尺寸，多花五分钟检查，可以避免车间多花几小时甚至几天的返工。检查完再发出去，这是咱们工程师的基本职业素养。

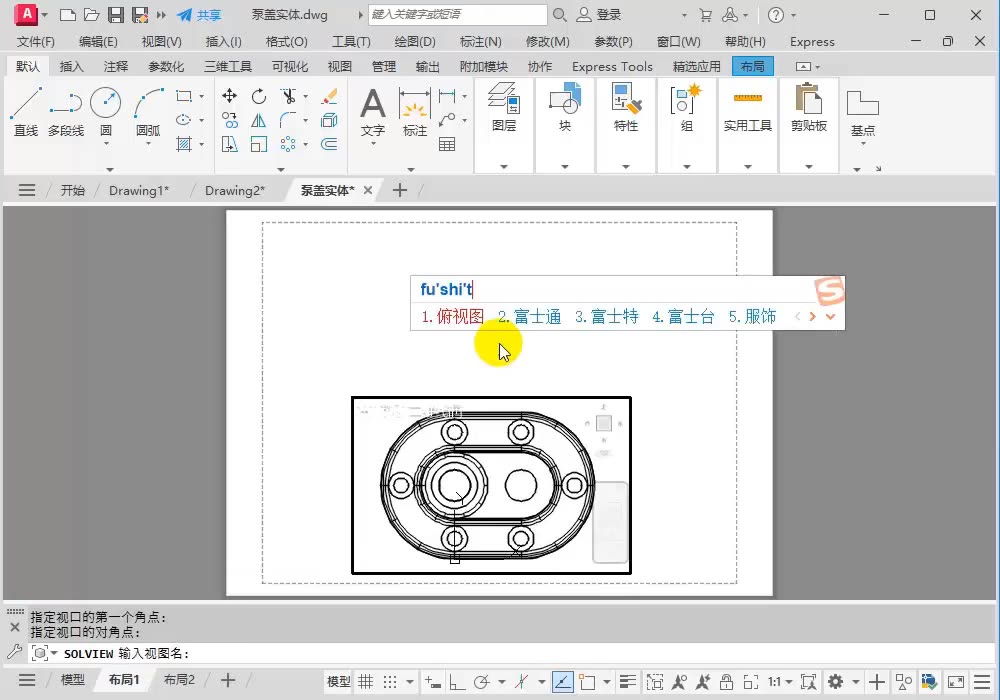

实体建模与二维出图：视图同步问题

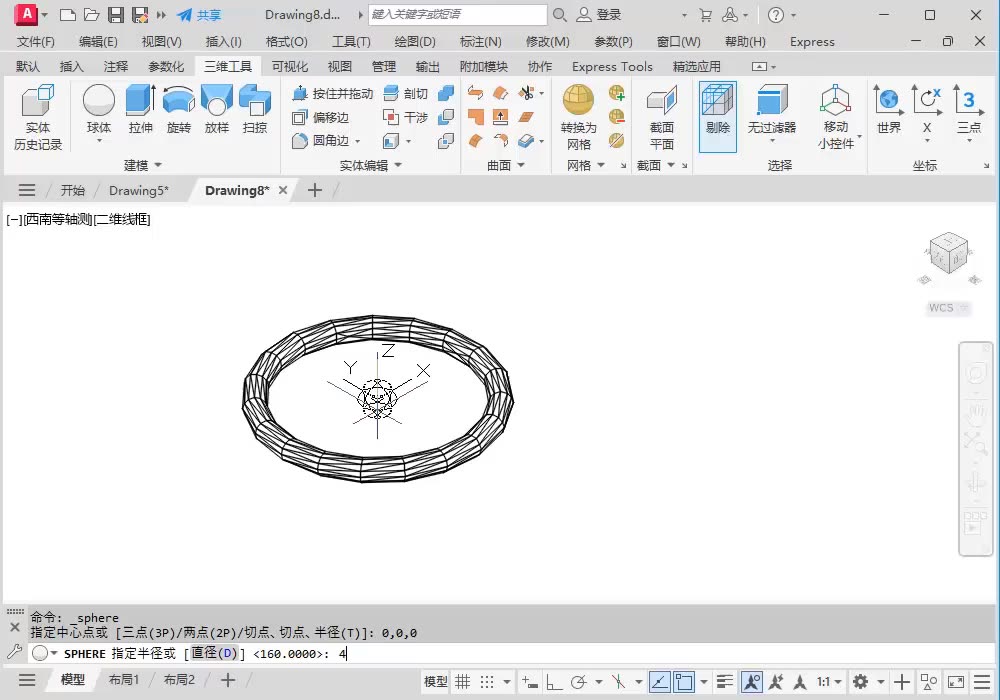

AutoCAD 2024在三维实体建模方面功能强大，但从实体生成二维视图时，常有人忽略“同步”问题。如果三维模型做了修改，而二维视图没有及时更新，那么车间拿到手的就是一份“过时”的图纸。这会导致加工出来的零件与设计意图完全不符，后果不堪设想。在生成二维视图后，务必确保其与三维模型的关联性，一旦三维模型有任何改动，第一时间同步更新二维图纸。这是避免低级错误，确保加工精度的最后一道防线。
💡 学习者 FAQ 解答
Q1: 机床FANUC系统报警SV-002伺服报警，检查哪些地方最靠谱？
A1: SV-002伺服报警通常是伺服电机过载、编码器故障或伺服驱动器异常。我建议你先听听电机有没有异响，用手盘一下轴，看有没有卡死或阻力过大。然后重点检查编码器反馈线是否松动或破损，这些小毛病最容易被忽略。再不行就查伺服驱动器指示灯，看是否有其他报警信息，对照手册逐一排查。记住，先从最简单、最容易出问题的地方开始，别一上来就动大手术。
Q2: 加工法兰件时，钻孔偏心量大，孔位误差超标，AutoCAD图纸画得再好也没用啊，这是哪儿的问题？
A2: 钻孔偏心和孔位误差超标，这往往是工艺问题，不是CAD图纸画得不好。你得从几个方面去查：首先，工件装夹是否到位，有没有松动？其次，刀具有没有打表，特别是加长刀具，跳动大不大？第三，程序里进给和转速是否合理，有没有引起振动？最后，机床本身的精度，有没有定期打表校正？特别是主轴跳动和轴向间隙。我建议你先用百分表打一下工件的基准面和钻头，看看跳动量，别让刀具和工件的初始误差就吃掉你的公差带了。
Q3: FANUC系统出现AL-1510 轴超程报警，我没碰到限位开关，程序也没有写错，该怎么处理？
A3: AL-1510轴超程报警，就算没碰到物理限位，也可能是软件限位被突破了。你首先要确认程序中设定的G53、G92等坐标系有没有问题，特别是G54-G59工件坐标系原点有没有设错。其次，检查系统参数中软限位（参数号比如1320/1321）的设定值，是不是比你的实际行程小了。有时机床原点漂移也会导致这类问题，需要重新找回机械零点。如果都不行，那就手动MDI模式下，小步进尝试往反方向移动，脱离超程区再仔细检查。记住，空运行是最好的防撞手段，每次改完参数或程序，先空跑一遍。
