告别CAD制图慢与错！15年数控老司机，带你精通AutoCAD 2024工程图纸

🔥 行业实战痛点

在数控行业摸爬滚打15年，我见过太多工程师被CAD卡住。图纸绘制效率低下，2D复杂结构画不准，3D模型建不出来，甚至出图尺寸标注混乱，导致加工现场返工重做，白白浪费时间和材料。很多人学了点皮毛就上手，结果遇到实际项目就抓瞎。如果你还在为如何将脑中的复杂构思精确转化为可加工的AutoCAD图纸而苦恼，那么你正面临着行业中最普遍、也最致命的实战难题。

📚 课程概要

教程简介：本套《AutoCAD 2024中文版从入门到精通》教程，是我基于15年数控实战经验精心打磨。它不仅仅是软件操作指南，更是将工程图学原理与AutoCAD 2024最新功能深度结合的实战宝典。从基础的2D精准绘图（动态/非动态输入，对象捕捉，极轴追踪），到复杂的机械零件（螺钉、平键、齿轮）和液压系统元件绘制；再进阶到三维实体建模（轴承、带轮、复杂曲面零件），以及多视图转换、尺寸公差标注、图块与属性管理、最终的电子出图与标准检验。我们将一步步解决实际加工中对CAD图纸精度、效率和规范性的高要求，助你从零基础成长为能够独立完成各种高难度数控工程图纸设计的专家，真正提升你的核心竞争力。

教程程度：初级 > 中级 > 实战应用	软件版本：AutoCAD 2024
资源大小：4.33 GB	适合人群：CNC编程员、数控操作工

📋 完整课程目录展示

编号	课程名称	技术卖点总结
1	1.1.4 实例—给“房子”图形插入“窗户”图块.mp4	图块插入与管理技巧
2	1.3.3 实例—查询法兰盘属性.mp4	图形对象属性精准查询
3	1.4.4 实例—对齿轮轴套进行CAD标准检验.mp4	CAD标准符合性检查流程
4	1.5.3 实例—创建体育馆建筑结构施工图图纸集.mp4	大型项目图纸集管理
5	1.6.3 实例—带标记的样品图纸.mp4	图纸标记与审阅协作
6	2.1.2 实例—动态输入法绘制五角星.mp4	动态输入法高效绘图
7	2.1.4 实例—非动态输入法绘制五角星.mp4	命令行输入法精确绘图
8	2.2.2 实例—哈哈猪造型.mp4	基础曲线造型练习
9	2.2.3 实例—将盘类图形进行电子出图.mp4	盘类零件电子出图配置
10	2.2.4 实例—开槽盘头螺钉.mp4	开槽盘头螺钉2D绘制
11	2.2.7 实例—茶几.mp4	茶几等复杂2D家具绘制
12	2.3.2 实例—方头平键图形.mp4	方头平键2D制图
13	2.3.2 实例—将盘类图形进行电子传递.mp4	电子图纸打包与传递
14	2.3.4 实例—发布盘类零件图形.mp4	图纸发布与协同共享
15	2.4.3 实例—将明细表超链接到变速器组装图上.mp4	明细表与超链接应用
16	2.4.4 实例—棘轮图形.mp4	棘轮2D图形绘制
17	2.5 综合演练—汽车简易造型.mp4	汽车简易2D造型综合
18	2.6 综合演练—将住房布局.mp4	建筑住房布局综合实战
19	3.3.1 绘制轴承座的正等测图.mp4	轴承座正等轴测图绘制
20	3.3.2 绘制端盖的斜二测图.mp4	端盖斜二测图绘制
21	3.3.2 实例—对象捕捉法绘制开槽盘头螺钉.mp4	对象捕捉法精准绘图
22	3.3.4 实例—盘盖.mp4	2D盘盖绘制技巧
23	3.4.2 实例—绘制直线.mp4	直线命令深度应用
24	3.4.4 实例—极轴追踪法绘制方头平键.mp4	极轴追踪高效绘制平键
25	3.5.1 轴承座实体模型转换成三视图.mp4	3D实体模型转三视图
26	3.5.2 由泵盖实体生成剖视图实例.mp4	3D实体生成剖视图
27	3.5.3 由泵轴实体生成剖面图实例.mp4	3D实体生成剖面图
28	3.6.3 实例—相切及同心圆.mp4	相切与同心圆精确绘制
29	3.6.6 实例—泵轴步骤（1）-（4）.mp4	泵轴多步骤复杂绘制(1)
30	3.6.6 实例—泵轴步骤（5）.mp4	泵轴多步骤复杂绘制(2)
31	3.6.6 实例—泵轴步骤（6）-（7）.mp4	泵轴多步骤复杂绘制(3)
32	3.6.8 实例—三角形.mp4	基础几何图形绘制
33	4.2.10 实例—电视柜.mp4	电视柜复杂2D绘制
34	4.2.12 实例—曲柄.mp4	机械曲柄2D制图
35	4.2.14 实例—齿圈.mp4	齿圈2D精准绘制
36	4.2.16 实例—装饰盘.mp4	装饰性盘件2D绘图
37	4.2.2 实例—链接图形.mp4	外部参照与图形链接
38	4.2.4 实例—电冰箱.mp4	家电产品2D绘制
39	4.2.6 实例—整流桥电路.mp4	电气整流桥电路图绘制
40	4.2.8 实例—门.mp4	建筑门窗2D制图
41	4.3.10 实例—手柄.mp4	机械手柄2D绘制
42	4.3.12 实例—挂钟.mp4	挂钟2D绘图实践
43	4.3.14 实例—连接盘.mp4	连接盘2D精准绘制
44	4.3.16 实例—油标尺.mp4	油标尺2D制图
45	4.3.18 实例—圆头平键.mp4	圆头平键2D绘制
46	4.3.2 实例—间歇轮.mp4	间歇轮2D精密绘图
47	4.3.4 实例—力矩式自整角发送机.mp4	复杂机构2D制图
48	4.3.6 实例—挂轮架.mp4	挂轮架2D绘制与理解
49	4.3.8 实例—洗菜盆.mp4	厨卫设备2D制图
50	4.5 综合演练—电磁管压盖螺钉.mp4	电磁管压盖螺钉综合绘制
51	5.1.3 实例—法兰盘.mp4	法兰盘2D绘制与标准
52	5.2.4 实例—旋钮.mp4	旋钮2D造型设计
53	5.3.2 实例—电磁管密封圈.mp4	电磁管密封圈2D绘制
54	5.3.4 实例—支架.mp4	支架2D结构绘制
55	5.4.2 实例—单人床步骤1~4.mp4	单人床家具多步骤绘制(1)
56	5.4.2 实例—单人床步骤5~8.mp4	单人床家具多步骤绘制(2)
57	5.5.4 实例—别墅墙体.mp4	别墅墙体2D建筑绘制
58	5.6.2 实例—编辑图形.mp4	图形编辑基础操作
59	5.6.4 实例—花朵.mp4	艺术性花朵图形绘制
60	5.7 综合演练—足球.mp4	复杂球体2D绘制综合
61	6.2.3 实例—在标注文字时插入“±”.mp4	尺寸标注特殊符号应用
62	6.3.2 实例—机械制图样板图.mp4	机械制图样板图制作
63	6.4.4 实例—明细表.mp4	明细表创建与管理
64	7.3.11 实例—标注挂轮架.mp4	挂轮架尺寸完整标注
65	7.3.2 实例—标注螺栓.mp4	螺栓标准尺寸标注
66	7.3.8 实例—标注卡槽.mp4	卡槽精确尺寸标注

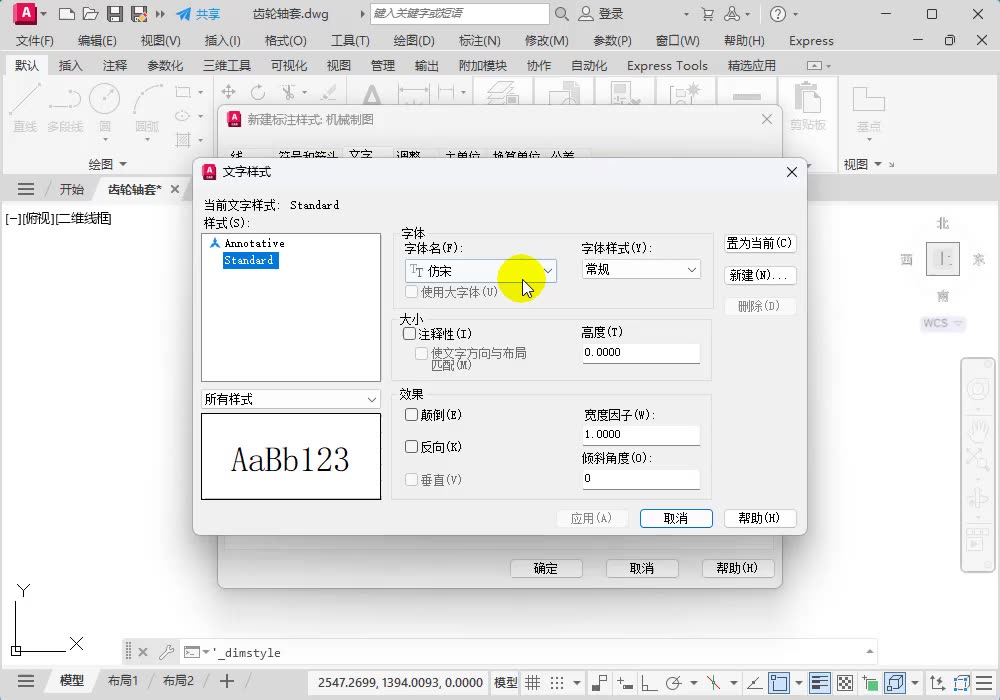

67	7.4.3 实例—标注齿轮轴套.mp4	齿轮轴套尺寸标注规范
68	7.6 综合演练—标注阀盖尺寸步骤1-7.mp4	阀盖尺寸标注综合演练(1)
69	7.6 综合演练—标注阀盖尺寸步骤8-12.mp4	阀盖尺寸标注综合演练(2)
70	8.1.3 实例—定义“螺母”图块.mp4	螺母图块的定义与应用
71	8.1.5 实例—标注阀盖表面粗糙度.mp4	阀盖表面粗糙度标注
72	8.1.7 实例—动态块功能标注阀盖粗糙度.mp4	动态块实现粗糙度标注
73	8.2.4 实例—属性功能标注阀盖粗糙度.mp4	属性功能与粗糙度标注
74	8.3.1 绘制液压缸.mp4	液压缸2D原理图绘制
75	8.3.2 绘制单向阀.mp4	单向阀2D符号绘制
76	8.3.3 绘制机械式二位阀.mp4	机械式二位阀2D绘制
77	8.3.4 绘制电磁式二位阀.mp4	电磁式二位阀2D绘制
78	8.3.5 绘制调速阀.mp4	调速阀2D符号绘制
79	8.3.6 绘制三位五通阀.mp4	三位五通阀2D绘制
80	8.3.7 绘制顺序阀.mp4	顺序阀2D符号绘制
81	8.3.8 绘制油泵、滤油器和回油缸.mp4	油泵、滤油器、回油缸绘制
82	8.3.9 完成绘制.mp4	液压系统总装图完成
83	9.4.3 实例—观察阀体三维模型.mp4	阀体三维模型观察与分析
84	9.6.4 实例—花篮的绘制.mp4	花篮复杂三维造型
85	9.6.6 实例—弹簧的绘制.mp4	弹簧三维建模技巧
86	9.7.3 实例—足球门的绘制.mp4	足球门三维立体图绘制
87	9.8.1 绘制茶壶拉伸截面.mp4	茶壶拉伸截面设计
88	9.8.2 拉伸茶壶截面.mp4	茶壶截面拉伸成型
89	9.8.3 绘制茶壶盖.mp4	茶壶盖三维建模
90	10.1.4 实例—单凸平梯块.mp4	单凸平梯块三维实体建模
91	10.1.8 实例—深沟球轴承.mp4	深沟球轴承三维建模
92	10.2.2 实例—六角形拱顶.mp4	六角形拱顶三维结构建模
93	10.2.4 实例—带轮.mp4	带轮三维模型绘制
94	10.2.6 实例—锁.mp4	锁具复杂三维建模
95	10.2.9 实例—内六角螺钉.mp4	内六角螺钉三维实体
96	10.3.2 实例—平键.mp4	平键三维建模与装配
97	10.3.4 实例—棘轮.mp4	棘轮三维建模技巧
98	10.4 综合演练—轴承座.mp4	轴承座三维建模综合实战
99	11.1.2 实例—连接轴环.mp4	连接轴环三维建模
100	11.2.2 实例—转向盘.mp4	转向盘三维造型设计
101	11.2.4 实例—手推车小轮.mp4	手推车小轮三维建模
102	11.2.8 实例—三通管.mp4	三通管三维布管建模
103	11.3.10 实例—轴支架.mp4	轴支架三维实体建模
104	11.3.12 实例—台灯步骤（1）-（3）.mp4	台灯复杂三维建模(1)
105	11.3.12 实例—台灯步骤（4）.mp4	台灯复杂三维建模(2)
106	11.3.15 实例—双头螺柱立体图.mp4	双头螺柱三维立体图绘制
107	11.3.17 实例—支座.mp4	支座三维建模与分析
108	11.3.19 实例—六角螺母.mp4	六角螺母三维标准件
109	11.3.2 实例—顶针.mp4	顶针三维实体建模
110	11.3.6 实例—镶块.mp4	镶块三维建模与装配
111	11.3.8 实例—石桌.mp4	石桌复杂曲面三维建模
112	11.4.4 实例—固定板.mp4	固定板三维建模与应用
113	11.5.6 实例—凉亭步骤1（1）-（19）.mp4	凉亭建筑复杂建模(1)
114	11.5.6 实例—凉亭步骤1（20）-（28）.mp4	凉亭建筑复杂建模(2)
115	11.5.6 实例—凉亭步骤1（29）-（32）.mp4	凉亭建筑复杂建模(3)
116	11.5.6 实例—凉亭步骤2.mp4	凉亭建筑复杂建模(4)
117	11.5.6 实例—凉亭步骤3.mp4	凉亭建筑复杂建模(5)
118	11.6.1 机身与机翼步骤（16）-（28）.mp4	飞机机身与机翼高级建模(2)

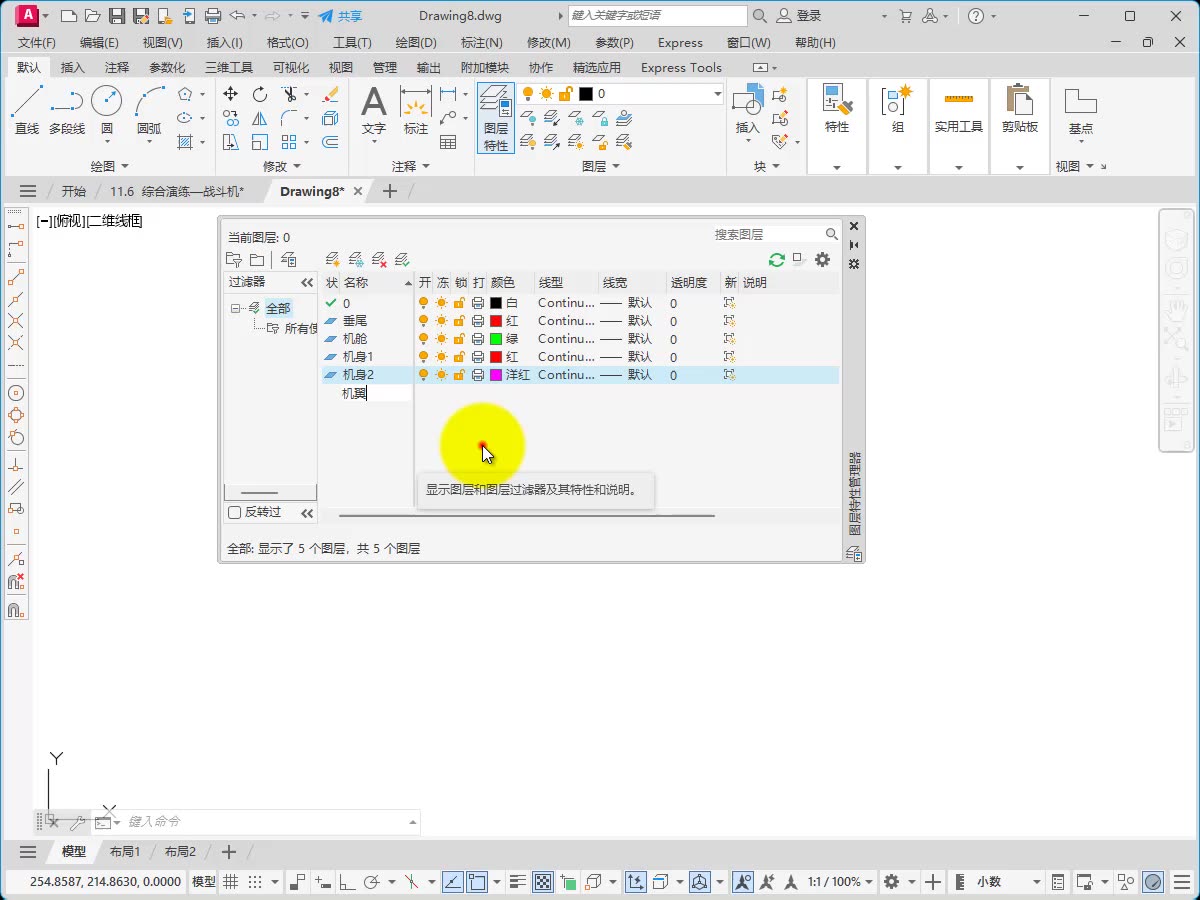

119	11.6.1 机身与机翼步骤（1）-（15）.mp4	飞机机身与机翼高级建模(1)
120	11.6.2 附件步骤（12）-（17）.mp4	飞机附件高级建模(2)
121	11.6.2 附件步骤（1）-（11）.mp4	飞机附件高级建模(1)
122	11.6.3 细节完善步骤（18）-（30）.mp4	飞机模型细节完善(2)
123	11.6.3 细节完善步骤（1）-（17）.mp4	飞机模型细节完善(1)
124	11.6.3 细节完善步骤（31）-（37）.mp4	飞机模型细节完善(3)
125	11.6.3 细节完善步骤（38）-（49）.mp4	飞机模型细节完善(4)

🛠️ 核心实战干货深度解析

高效精准2D工程制图

本套《AutoCAD 2024中文版从入门到精通》教程，带你彻底告别2D制图的低效与错误。我们不仅仅讲解直线、圆、多边形等基本图形的绘制，更深入学习动态输入、对象捕捉、极轴追踪等高级绘图手段，确保每一步操作都精准无误。通过绘制开槽盘头螺钉、方头平键、齿圈、间歇轮等大量机械零件实例，你将掌握如何高效完成符合国标要求的2D工程图纸，为数控加工提供最可靠的源文件。

复杂3D实体与曲面建模

别再只停留在2D了！《AutoCAD 2024中文版从入门到精通》将引导你进入三维建模的广阔世界。从基础的拉伸、旋转创建实体，到深沟球轴承、带轮、棘轮等复杂机械件的精准构建，甚至挑战台灯、凉亭、飞机机身与机翼等超高难度三维造型。教程会详细拆解多步骤的建模过程，让你不仅知其然，更知其所以然，具备从零到一构建任何复杂3D模型的能力，为数控编程提供直观可用的三维模型。

工程图纸规范化与高效输出

一张好图纸，不仅要画得准，更要出得规范。《AutoCAD 2024中文版从入门到精通》深入讲解尺寸标注规范（包括特殊符号“±”、表面粗糙度）、图块定义与属性管理、明细表创建与超链接等核心功能。更重要的是，它将教会你如何将3D实体模型自动转换成标准三视图、剖视图、剖面图，并进行CAD标准检验，确保你的每一张图纸都符合行业标准，可以直接用于生产，大大减少沟通成本和加工误差。
