UG NX四轴编程中的刀轴与投影矢量，新手极易在这里埋下干涉隐患。
在UG NX四轴编程里，刀轴方向与投影矢量的选择是核心，也是最容易出岔子的地方。我这么多年在车间擦屁股，发现很多学徒模拟刀路看起来没问题，一上机床就报干涉报警，甚至直接撞刀。这玩意儿可不是三轴编程那么简单，多了一个旋转轴，问题也跟着翻倍。
四轴刀轴与投影矢量的实战解析
刀轴策略的选择与碰撞风险
UG NX提供了20种刀轴控制策略，但这不是让你闭着眼睛随便选。比如侧刃铣削复杂曲面时，如果刀轴方向设置不当，可能刀尖没碰到工件，刀柄或夹头已经跟夹具亲密接触了。我建议，选择刀轴时，除了考虑切削力分布，更要多角度切换视图，甚至开启刀具路径模拟中的“刀具/刀柄”防撞检测。特别是深腔加工或异形件，确保刀具在整个路径中都能安全通过，避免“骗刀”现象，即表面看刀路没问题，但实际切削深度与预设不符，导致过切或欠切。这是我在UG NX-2506四轴编程_20种刀轴与9种投影矢量实战_跨过三轴编程必学这方面吃过不少亏后总结出来的。
投影矢量的精准运用与表面质量

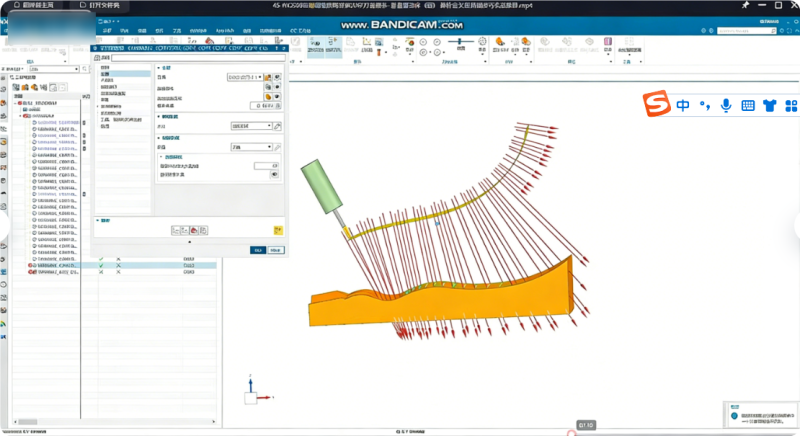

至于那9种投影矢量，它们直接决定了刀具与曲面的接触方式，对最终的表面质量影响巨大。比如“向刀轴”投影，适合于需要保持刀具固定角度的场合；而“向部件”或“向Z轴”投影，则在特定情况下能更好地跟随零件形状。如果投影矢量选择不当，轻则导致刀路跳动，加工出来的表面粗糙度达不到要求，重则可能引起刀具与工件的冲击，产生振刀甚至断刀。实际操作中，你需要根据零件的几何形状、材料硬度以及所需的表面精度来灵活切换，并在模拟中仔细观察刀触点的分布是否均匀、平滑。
跨越三轴瓶颈：后处理与实机调试
后处理的配置与报警排查
搞定刀路，不代表就万事大吉了。四轴的后处理比三轴复杂得多，一旦配置有误，出来的G代码指令可能根本无法被机床识别，或者输出的A轴指令超限，直接就报AL-1510轴超程。我通常会先跑个短程序，仔细检查后处理生成的G代码，特别是A轴的起始、结束角度和中间插补指令，确保它们符合机床的运动习惯和参数范围。如果遇到报警，别慌，大部分问题都能在G代码里找到端倪。
机床空运行与防撞策略
永远记住，程序编完不是终点，上机验证才是关键。尤其四轴加工，空间干涉点多，工件夹具复杂。我强制要求团队，任何四轴程序上机前必须进行空运行验证，把进给倍率调到最低，眼观六路耳听八方。对一些高风险部位，甚至要手动MDI指令，分步确认A轴的运动范围和联动情况。此外，在UG NX里，咱们可以预设安全距离，但实际加工中，哪怕是0.5mm的误差都可能导致擦伤。养成随时打表检查工件和夹具位置的习惯，这能救你一命。
本文技术要点源自：《UG NX-2506四轴编程_20种刀轴与9种投影矢量实战_跨过三轴编程必学》原文完整版，建议收藏研究。
提升效率与加工安全的编程心得
吃刀量与进给的平衡艺术
在四轴加工中，由于刀轴方向不断变化，刀具在不同位置的切削条件差异很大。一味追求高效率而给大吃刀量，很容易造成振刀、断刀，甚至主轴过载。我建议，根据刀具在不同角度下的受力情况，合理调整进给速度和吃刀深度。对于曲率变化大的区域，宁可保守一点，确保切削稳定。这不仅能延长刀具寿命，更能保证加工质量和设备安全。想要进一步提升编程效率和加工安全，cnc自学网（www.u557.com）提供了更多实用教程，尤其在UG NX编程方面有不少干货。
宏程序与参数化编程的活用
面对大量相似但尺寸有差异的四轴零件，宏程序和参数化编程简直是救命稻草。通过编写通用的宏程序，咱们只需修改几个参数，就能快速生成新的刀路。这不仅大幅提升了编程效率，也减少了手动修改刀路带来的潜在错误。我当初就是靠着琢磨这些，把重复性工作自动化，才省下时间去攻克那些真正的技术难题。这是从三轴编程跨越到四轴，效率和精度双重提升的必由之路。
💡 学习者 FAQ 解答
Q1: 我们工厂想升级一台四轴加工中心，如何确保新设备的A/B轴行程能满足复杂零件的加工需求，避免频繁分段装夹？
A1: 首先要明确你最复杂的零件尺寸和所需的旋转范围。查阅机床规格书，关注A/B轴的物理旋转角度和工作台承重。更重要的是，考虑工作台中心到A/B轴旋转中心的高度与距离，这直接影响零件装夹后的最大加工包络。如果现有零件已接近行程极限，那选型时必须留足裕量，或者考虑倾斜工作台的五轴联动设备。
Q2: 采购新设备时，发现不同数控系统（如FANUC和Siemens）对四轴宏程序的解释差异很大，哪些是核心需要注意的地方？
A2: FANUC和Siemens在宏程序语法、变量定义、循环结构上确实有区别。FANUC常用#变量，而Siemens用R参数。重点关注坐标系转换指令（如旋转指令G68/G69）、变量的局部与全局作用域、子程序调用方式。在编写通用宏程序时，最好针对不同系统各准备一份，或者编写兼容性更好的G代码，避免过度依赖系统特有的宏功能。实战中，即使是同一品牌的系统，不同代次的也会有细微差异，拿到新机床要先测试简单的宏程序。
Q3: 我在选择四轴转台时，除了精度，还需要关注哪些容易被忽视的细节，以保证加工稳定性？
A3: 除了回转精度、重复定位精度，负载能力和刚性是关键。特别是径向和轴向跳动，它们直接影响加工时刀具受力均匀性及零件的圆度、平面度。检查转台的夹紧机构，是液压还是气动，夹紧力是否足够。还要关注转台的驱动方式（蜗杆蜗轮、DD马达），以及刹车机构的可靠性。这些细节决定了高速切削或重切削时转台的稳定性，防止加工颤振。
Q4: 我们用UG NX编了个四轴程序，模拟没问题，但上FANUC系统机床一跑，刚到A轴旋转指令就跳AL-1510轴超程报警怎么办？
A4: AL-1510轴超程，多半是你的工件坐标系设置、程序起点，或者后处理生成的A轴旋转角度超出了机床的物理行程上限。首先，检查程序中的A轴最大、最小角度是否超出了机床参数设定的软限位。其次，核对工件在机床上的实际装夹位置，G54原点是否与程序定义一致。有时候，后处理会因为设置问题，输出一个不合理的A轴起始或结束角度。临时处理可以手动修改G代码中的A轴角度，但治本还得回UG里调整刀轴方向或分段编程，并检查后处理配置。
Q5: 我在加工一个不锈钢零件时，四轴联动程序跑到一半，机床突然SV-002伺服报警。检查伺服驱动器没发现明显故障灯，怎么判断问题出在哪？
A5: SV-002伺服报警通常是伺服电机过载、编码器信号异常、或伺服单元内部故障。如果驱动器无明显故障灯，先听听电机是否有异常响声，是不是负载太重导致过热。检查电机与丝杠的联轴器是否松动，编码器接线有没有虚接。也可能是切削参数设置过大，导致伺服电机长期高负荷运行。尝试降低切削进给和吃刀量，或者检查是否有润滑不良导致机械阻力增大。有时是参数漂移，需要重新进行伺服优化。
Q6: 四轴加工一个复杂曲面，刀路没报过切，但零件表面加工出来有明显的波纹和颤纹，甚至能听到机床轻微抖动，是不是刀路有问题？
A6: 表面波纹和颤纹，虽然没报过切，但这通常是切削稳定性不足的表现。先检查刀具伸出长度是否过长，刀柄夹持是否牢固。吃刀量、进给和主轴转速三者匹配不当，在特定刀轴角度下尤其容易引起振动。另外，夹具的刚性不足也是常见原因，工件在切削力作用下轻微变形。UG NX中可以调整刀路平滑度、公差，但更重要的是实战经验。多听机床声音，感受切削负载变化。必要时，可以稍微减小吃刀量或提高转速，看看颤纹有没有改善。
