西门子 840dsl 系统 “屏蔽 Z1 轴光栅尺后 X1 轴报警” 故障分析与解决，报警信息201951

为帮助更多从事西门子 840dsl 系统维护的人员，清晰应对 “屏蔽轴光栅尺后另一轴报警” 的同类问题，避免因对系统拓扑结构理解不深、故障排查方向偏差导致工作效率降低，特此结合实际处理案例，撰写这篇深入分析文章，拆解故障排查与解决的完整逻辑。

一、故障背景与初始排查

某台机床的Z1轴光栅尺坏了，为了快速恢复生产，需要暂时屏蔽了 Z1 轴的光栅尺，然而按照常规方法屏蔽操作后 X1 轴随即出现报警，

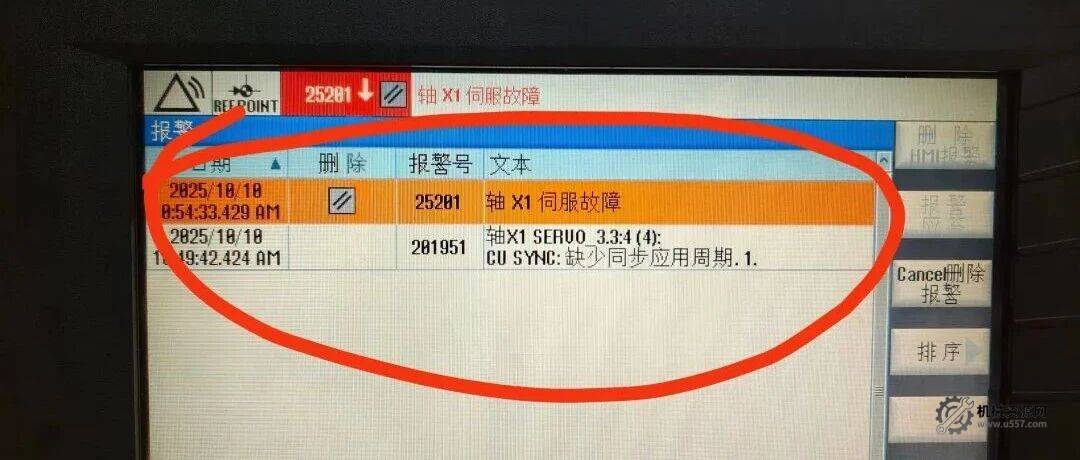

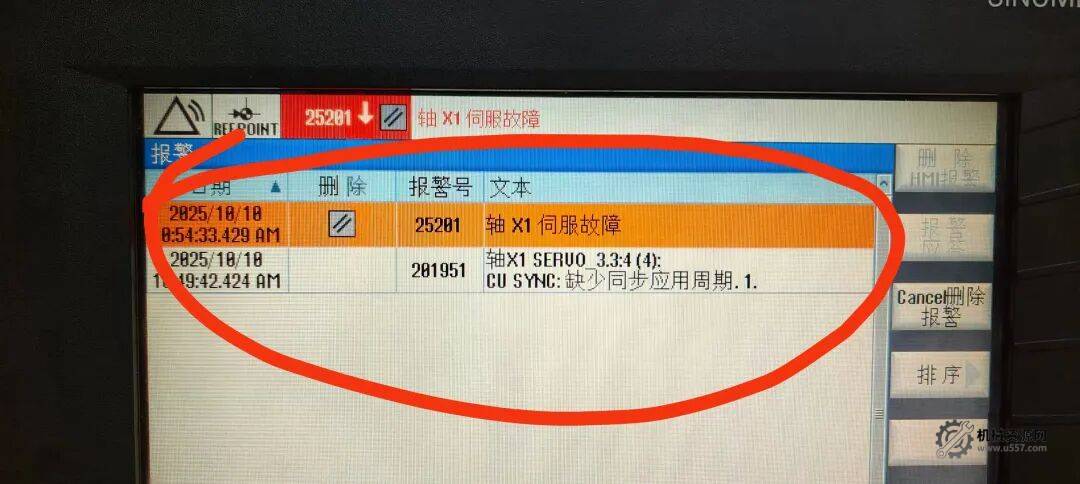

报警代码为 201951，报警内容显示 “轴 X1 SERVO 3:3:4 CU SYNC 缺少同步应用周期”。

针对该报警，首先怀疑是与轴光栅尺相关的 P145 参数设置错误 —— 毕竟刚对 Z1 轴光栅尺进行了屏蔽操作，参数调整失误是常见诱因。

随即对 P145 参数展开检查，发现 Z1 轴的 P145【1】值为 0，根据参数定义，该数值表明 Z1 轴光栅尺对应的接口已被禁止激活，与 “屏蔽 Z1 轴光栅尺” 的操作需求完全匹配，由此排除了 P145 参数设置错误导致 X1 轴报警的可能。

二、系统接线与拓扑结构解析

要进一步定位故障，需先明确 X1 轴与 Z1 轴光栅尺的接线逻辑及系统拓扑结构，这是理解故障关联的核心前提：

1. 硬件接线逻辑

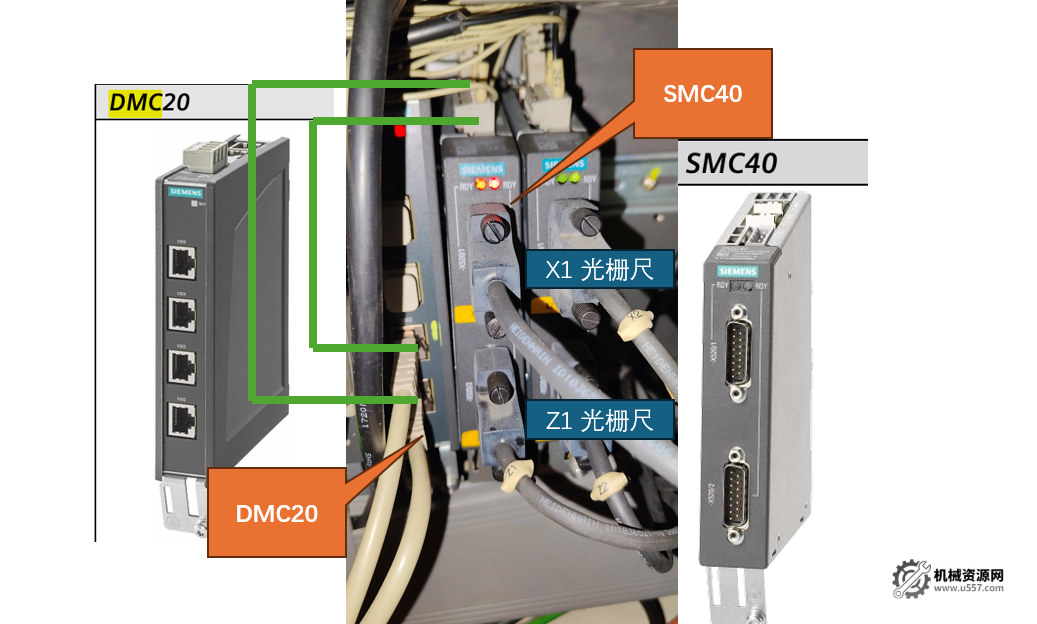

   ：X1 轴（桌轴）与 Z1 轴均配置了第二测量系统（即光栅尺），两个光栅尺
2. 的信号均接入同一个物理 SMC40 模块；从该 SMC40 模块引出两条 Drive-Cliq 线缆，共同连接至 DMC 模块；最后从 DMC 模块顶部引出一条Drive-Cliq 线缆，接入 NCU 的一个 Drive-Cliq 接口，形成 “光栅尺→SMC40→DMC→NCU” 的信号传输链路。
3.
4. 关键拓扑特性

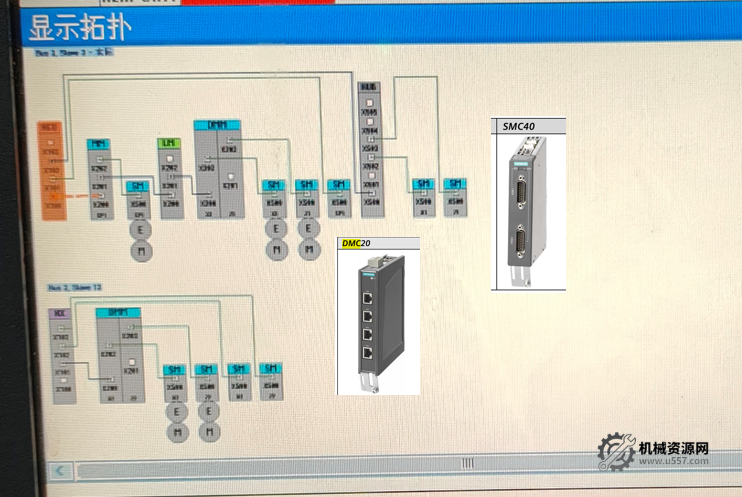

   ：需特别注意，尽管两个光栅尺物理上接入了同一个 SMC40 硬件模块，
5. 但在系统拓扑界面中，该模块会显示为两个独立的 SMC40 组件
6.  —— 这意味着其内部存在独立的信号处理通道，拓扑层面需将其视为两个
7. “虚拟独立模块”，而非单一硬件的简单复用。
8.

三、故障处理过程

排除参数问题、明确拓扑结构后，开始按步骤推进故障处理：

1. 初步重启测试

   ：首先尝试对系统进行断电重启，
2. 这是解决系统临时性通讯或同步问题的常规操作，但重启后 X1 轴的 201951 报警并未消失，说明故障并非临时性系统异常。
3. 拓扑结构核查

   ：手动核查系统拓扑界面，未发现明显的组件离线、接线标识错误等直观问题，此时需结合拓扑特性进一步思考
4.  —— 既然两个光栅尺在拓扑中对应两个独立 SMC40，且共用 DMC 模块与 NCU 接口，是否存在 “一个组件故障影响另一个组件” 的关联逻辑？
5. 拓扑组件删除操作

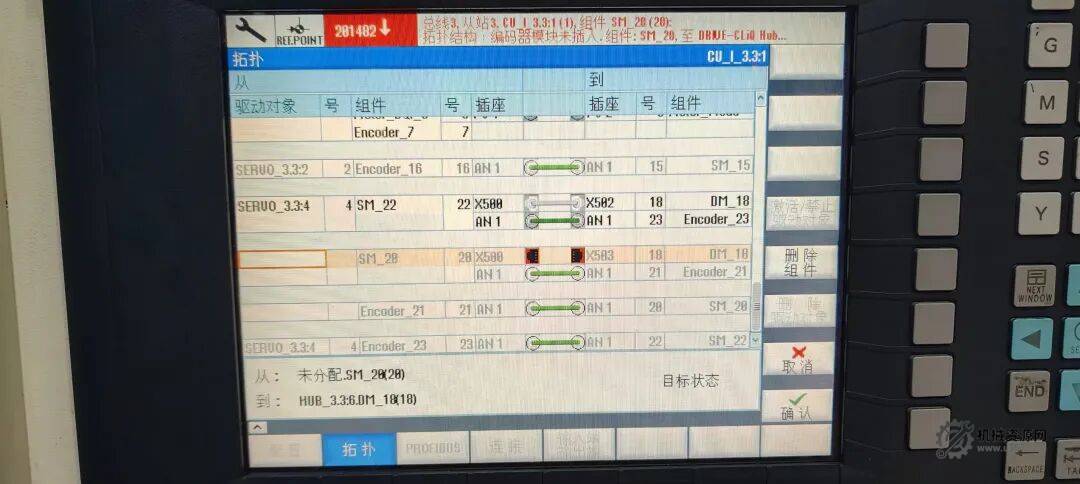

   ：基于上述猜想，决定删除 Z1 轴光栅尺对应的驱动组件（即拓扑中 Z1 轴关联的 “虚拟 SMC40”）。
6. 具体删除方法可参考易工的驱动课程内容，其中有专门章节讲解 “如何安全正确删除拓扑组件”，确保操作过程不破坏系统原有稳定链路。
7.
8. 处理效果验证

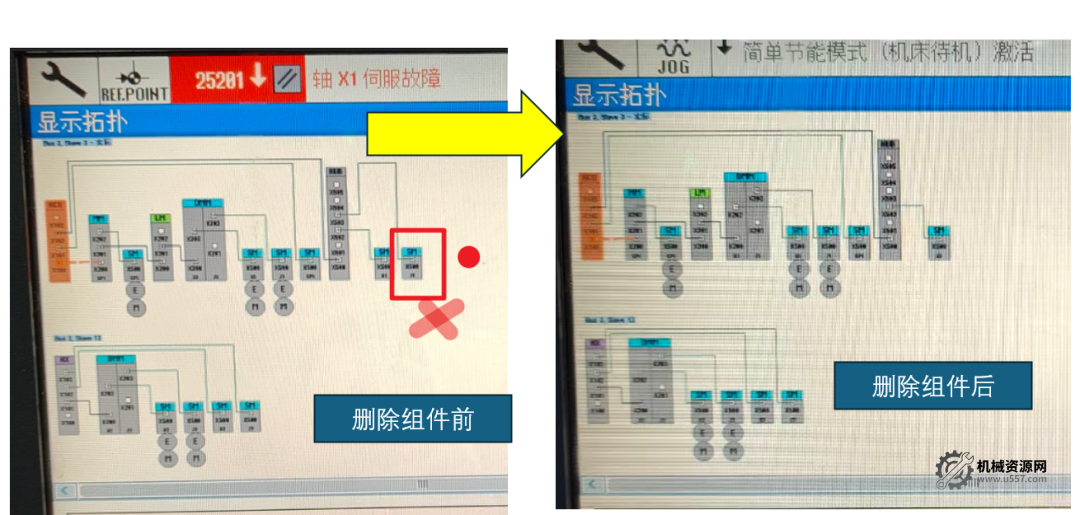

   ：删除 Z1 轴光栅尺对应的拓扑组件后，系统拓扑界面中仅保留了 X1 轴关联的 SMC40 组件；再次重启系统，X1 轴的 201951 报警彻底消失，故障得以解决。
9.

四、故障原因总结与驱动课程学习建议

（一）故障根源总结

此次 X1 轴报警的核心原因在于系统拓扑的关联逻辑：DMC20 模块同时接入了两个光栅尺对应的 “独立 SMC40 组件”（拓扑层面），

当其中一个组件（Z1 轴光栅尺）因屏蔽处于异常状态时，会影响 DMC 模块与 NCU 之间的同步通讯，进而导致另一个正常组件（X1 轴光栅尺）对应的轴出现 “缺少同步应用周期” 报警。

仅屏蔽光栅尺硬件信号或设置参数无法彻底切断这种拓扑关联，必须在拓扑中删除故障组件，才能消除对正常轴的影响。

（二）驱动课程学习建议

从此次故障解决过程可见，对系统拓扑结构的理解、“安全删除拓扑组件” 的操作方法等，均依赖专业的驱动知识储备 —— 若不熟悉拓扑中物理模块与虚拟组件的关系，或不掌握正确的组件删除流程，很可能陷入 “参数无错却找不到故障点” 的困境。

因此，建议从事西门子 840dsl 系统维护的人员，系统学习易工的驱动相关课程，不仅能提升同类故障的排查效率，更能为应对复杂系统问题奠定坚实基础。
