对着易工课的图，搞懂840Dsl M代码到PLC的解码逻辑

M 代码的标准结构：M 扩展地址 = 值

带参数的 M 代码遵循固定格式，核心由 4 部分组成：

1. 标识位 “M”

   ：NC 识别辅助功能的专属标识，用于区分 G 代码、F 代码等其他指令；
2. 扩展地址

   ：M 代码的 “索引编号”，决定数据在 NC/PLC 接口数据块中的存储位置，例如 “M20=300” 中的 “20”；
3. 分隔符 “=”

   ：明确区分扩展地址与设定值，避免数据混淆；
4. 设定值

   ：M 代码需传递给 PLC 的具体参数，例如 “M20=300” 中的 “300”（可代表压力、转速、行程等）。
5. “无扩展地址的 M 代码”（如 M500）的特殊处理：
   此类 M 代码默认扩展地址为 “0”，仅传递设定值（如 M500 的 “500”），设定值按默认地址规则存储。

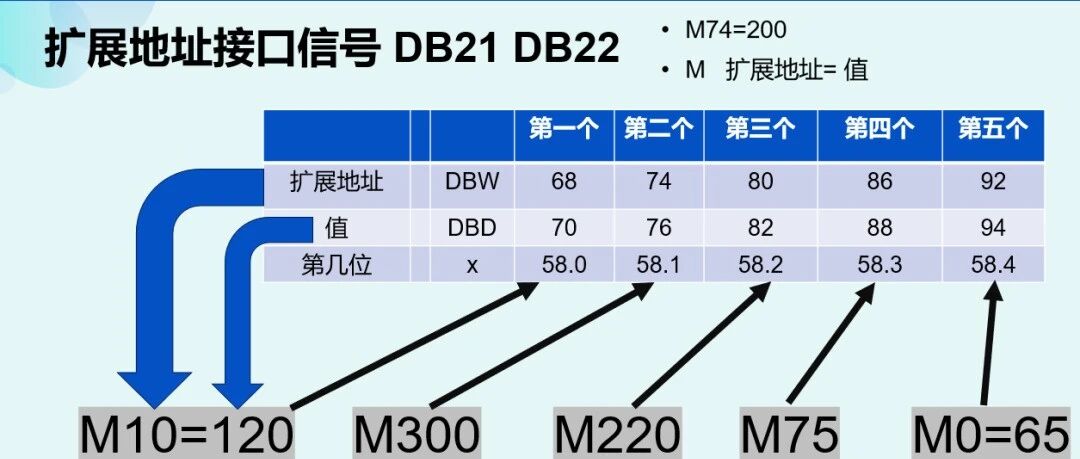

 扩展地址与设定值的具体地址映射

以 “通道 1 执行 M20=300” 为例，手册明确数据在 DB21 中的存储位置：

• 扩展地址 “20”：存储在DB21.DBW68（DBW 为 “数据字” 类型，适配整数型扩展地址）；
• 设定值 “300”：存储在DB21.DBD70（DBD 为 “双字” 类型，适配更大范围的设定值）；

对于无扩展地址的 M 代码（如通道 1 执行 M500）：默认扩展地址 “0” 无需单独存储，设定值 “500” 直接存储在DB21.DBD70（默认首地址的设定值存储位）。

若一行 NC 程序包含多个 M 代码

（如 “M20=300 M21=400 M22=500”），

数据会按 “从左到右” 顺序占用连续地址：

• 第一个 M 代码（M20=300）：
  扩展地址 20→DB21.DBW68，设定值 300→DB21.DBD70；
  DB21.DBX58.0 会有一个脉冲触发
• 第二个 M 代码（M21=400）：
  扩展地址 21→DB21.DBW74，
  设定值 400→DB21.DBD76；
  DB21.DBX58.1 会有一个脉冲触发
• 第三个 M 代码（M22=500）：
  扩展地址 22→DB21.DBW80，
  设定值 500→DB21.DBD82；
  DB21.DBX58.2 会有一个脉冲触发
• 每个 M 代码固定占用 “1 个 DBW（扩展地址）+1 个 DBD（设定值）” 的空间，确保数据不重叠。
