我们有时会碰到机床启动后显示下图的界面，或者黑屏显示WAITING FOR HMI，有可能是TCU连接的PCU,NCU或IPC没有正常启动，TCU是通过网络和他们连接显示的，没有正常启动网络就无法连通，还有可能正常启动了但是网络没通，防火墙或者IP变了等原因
这时我们可以先看一下连接的硬件有没有正常启动，或者用显示器直连一下IPC/PCU，显示器不走网络，可以直接显示画面
还有时是PCU/IPC不是首选连接对象，需要手动选择一下才能显示，这时可以改一下配置试试

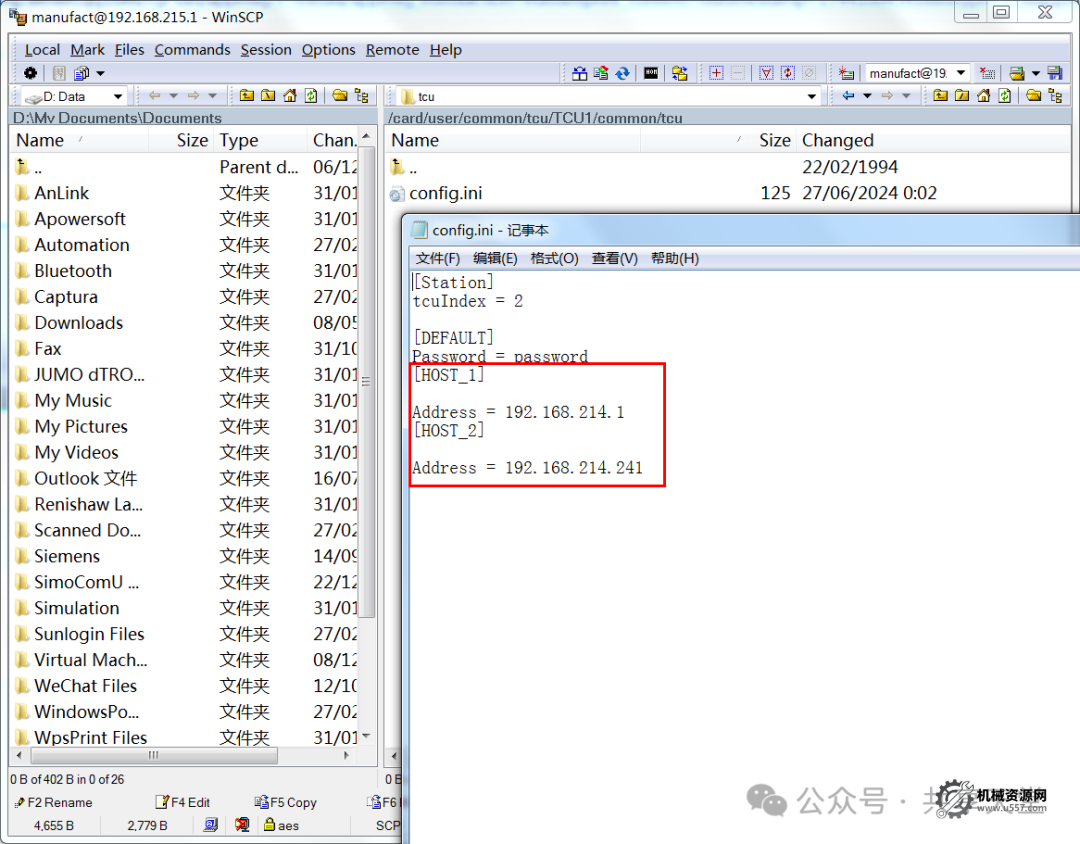

用winscp或AMM软件连接ncu找到路径/card/user/common/tcu/TCU1/common/tcu里的config.ini设置HOST里的IP

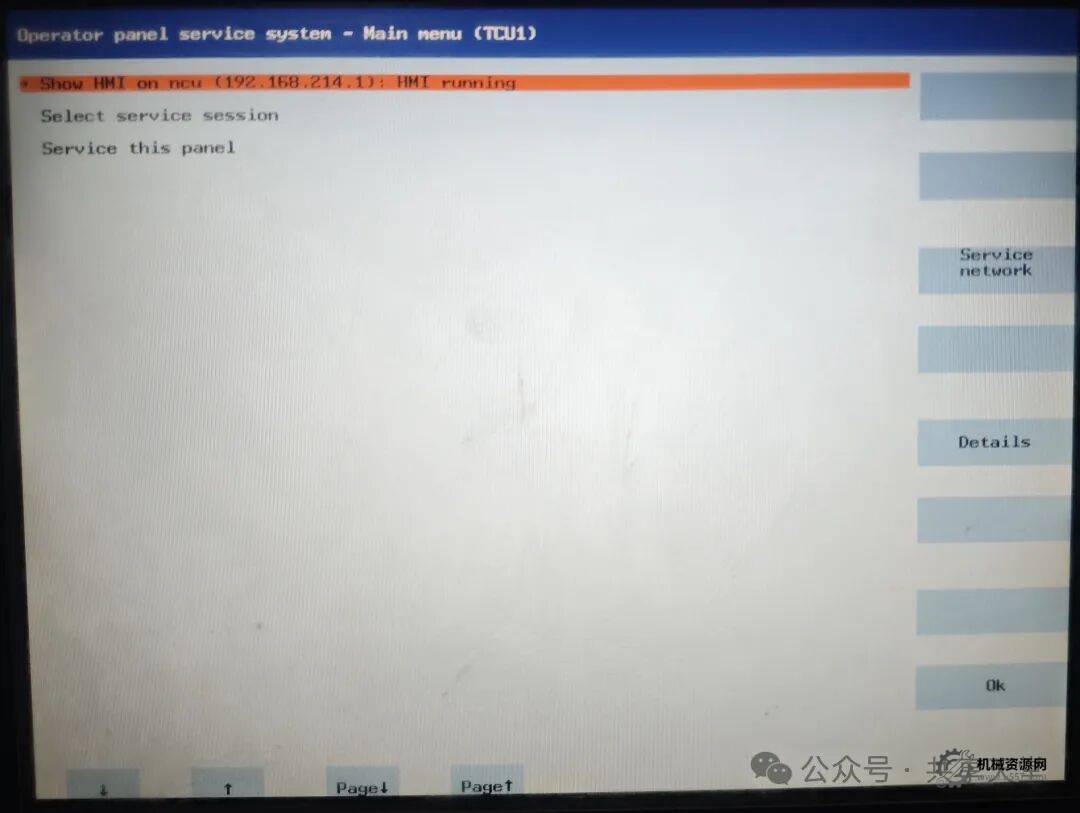

按着上图设置HOST_1的IP(NCU的IP)，开机后是可以正常显示HMI画面的，因为我们现在硬件是直连的ncu，配置里设置也是连ncu，同时按menu select和^键，能切换到下图界面，我们看到只显示连接的ncu地址HMI正在运行，因为配置文件里只写了一个连接对象
注意：路径里的TCU1是下图中main menu 后边括弧里的名字

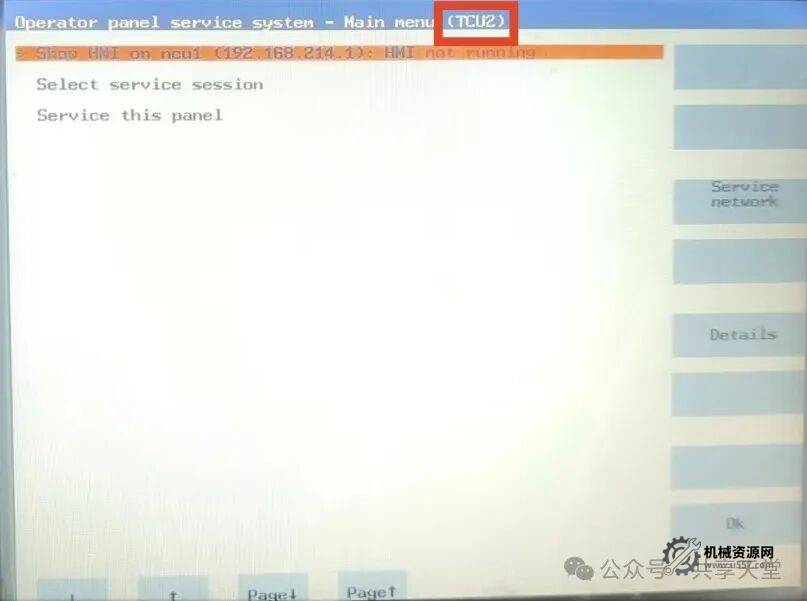

如果TCU上显示的是main menu(TCU2)(下图红框）
那么路径就是/card/user/common/tcu/TCU2/common/tcu

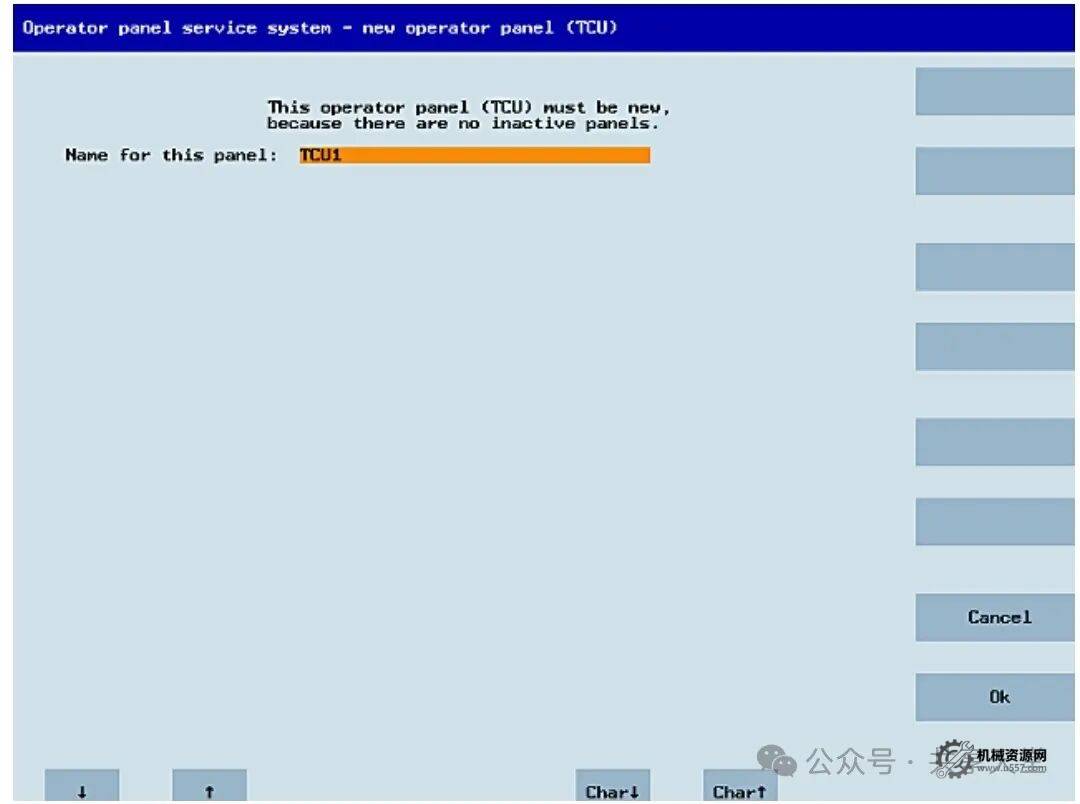

上图中TCU2名字是在全新的TCU第一次上电，弹出来起名字的对话框时设置的，不过目前我还不知道这个名字设定以后还能不能改，因为我在设置里没找到改名字的地方

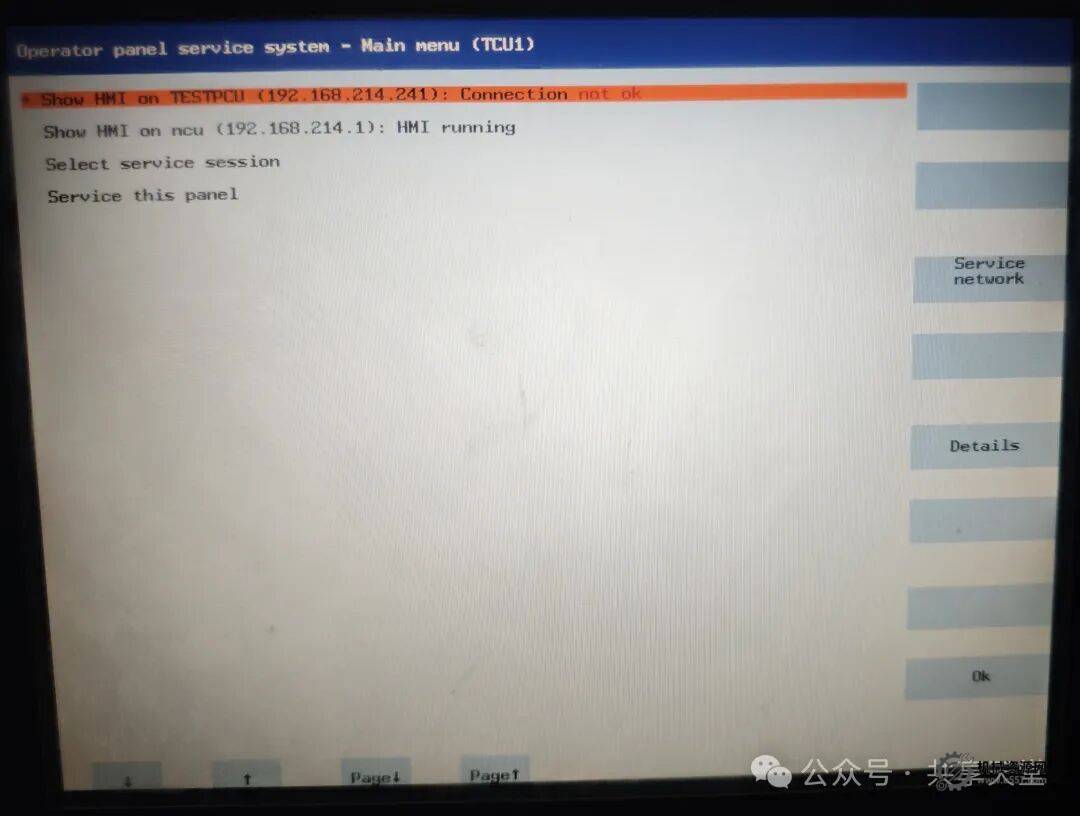

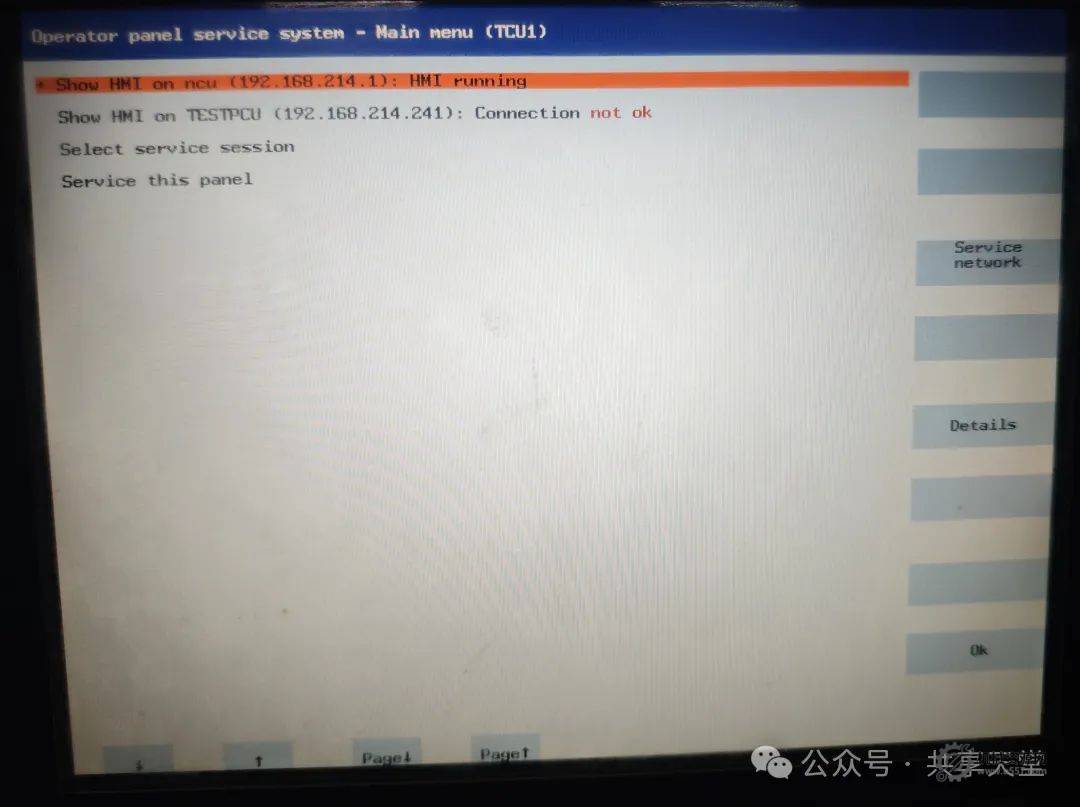

这时我们重启以后还是能连上，因为tcu直连的ncu，同时按menuselect和^键，能切换到下图界面，我们能看到有两个选项了，第二个是pcu，不过我们没链接pcu硬件，所以显示pcu连接没有ok

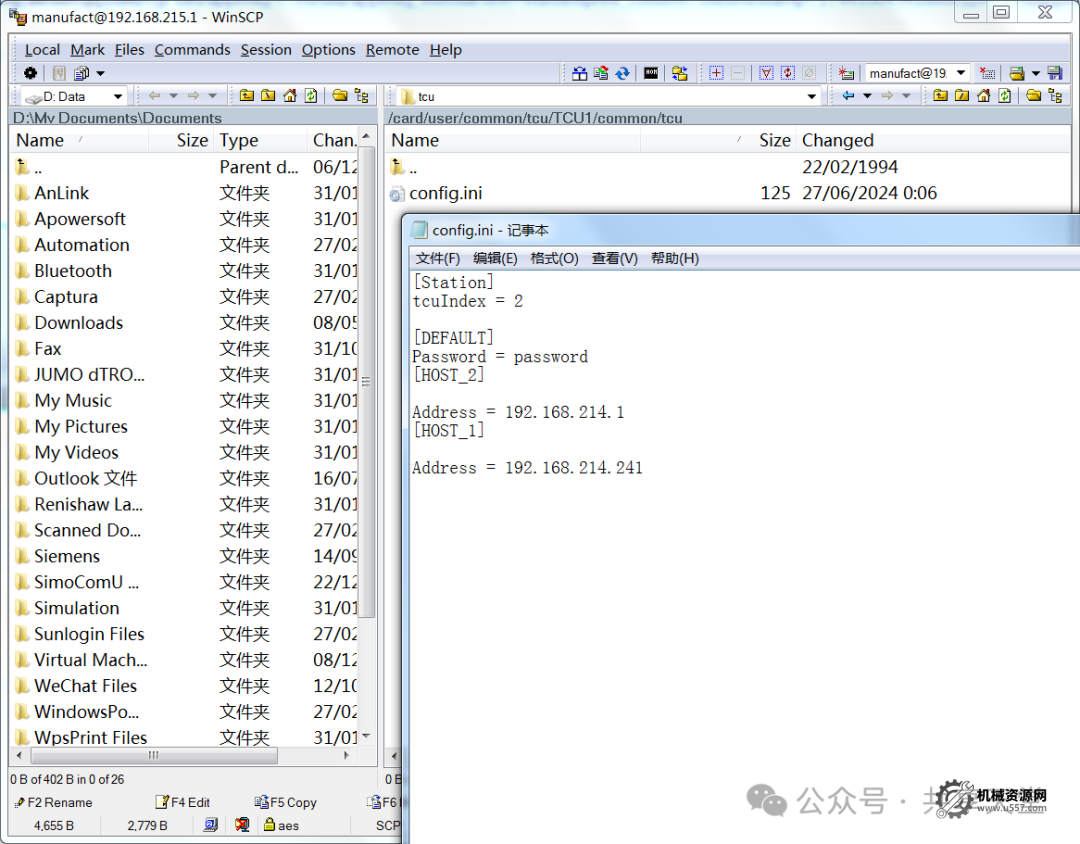

还是同样的配置我们把pcu的地址设置成HOST_1，把ncu的地址设置成HOST_2在重启看一下
重启以后连不上了，需要手动选择第二项才能连上，因为把pcu的地址设置了第一个连接对象，而我们的pcu硬件没有做物理连接，所以这里网络连不上
他的配置文件里应该只给定了ncu地址，也有可能什么也没给，但是ncu内置的HMI并没有开启，需要点第二个选项选择连接的对象，点完了能搜索到PCU的地址，然后连接显示，每次开机都需要这样操作
可以试着去/card/user/common/tcu/TCU2/common/tcu里改配置文件，把pcu的地址设置成HOST_1应该能解决问题了
F:user_basecommontcu<TCU 名称>commontcu
C:ProgramDataSiemensMotionControlusercommontcu<TCU 名称>commontcu
西门子灵活的很，不能说得太肯定，经常会出现我们完全不知道的方法
有人可能会问图中ncu的名字在哪里设置的怎么不一样呢？

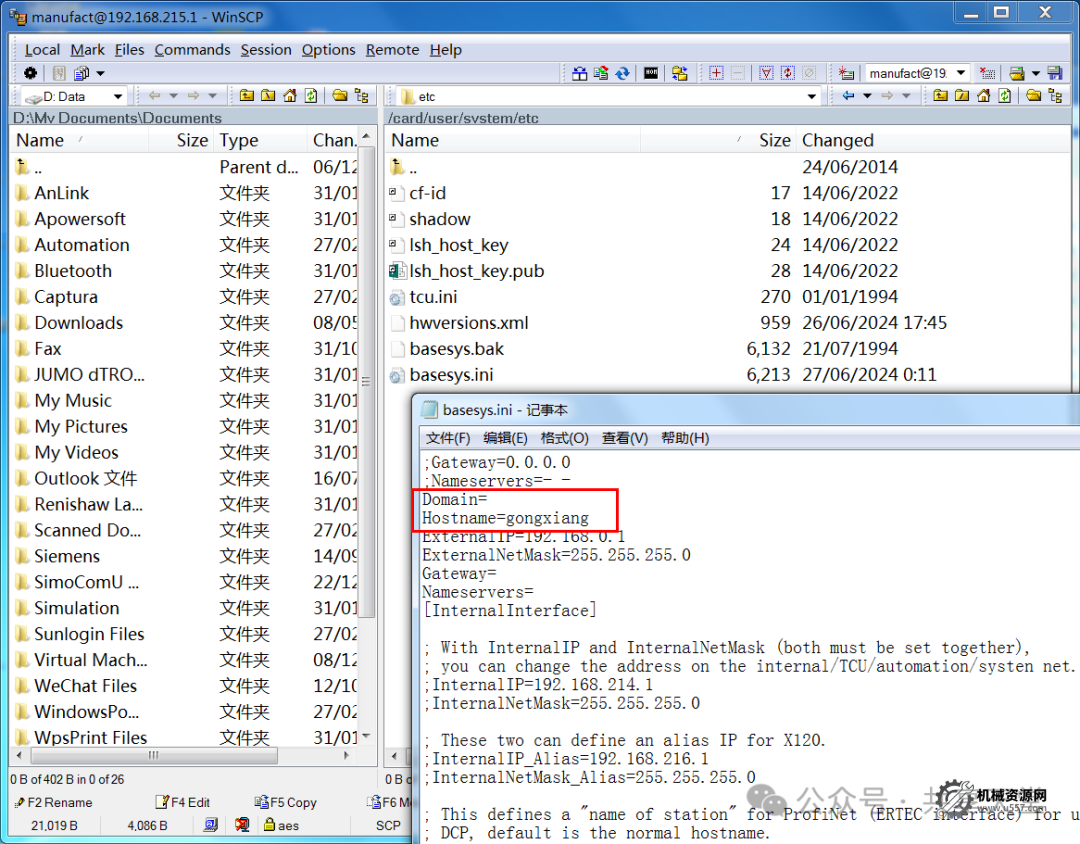

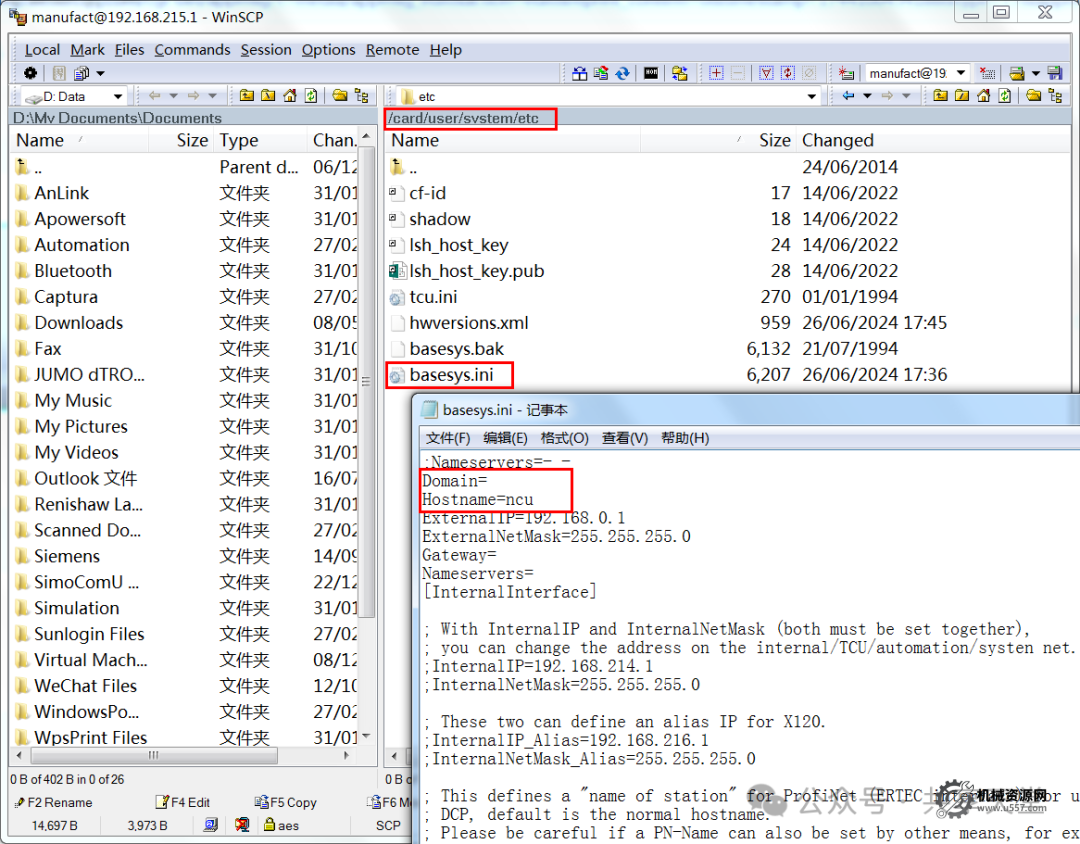

在card/oem/system/etc/basesys.ini或card/user/system/etc/basesys.ini里可以改

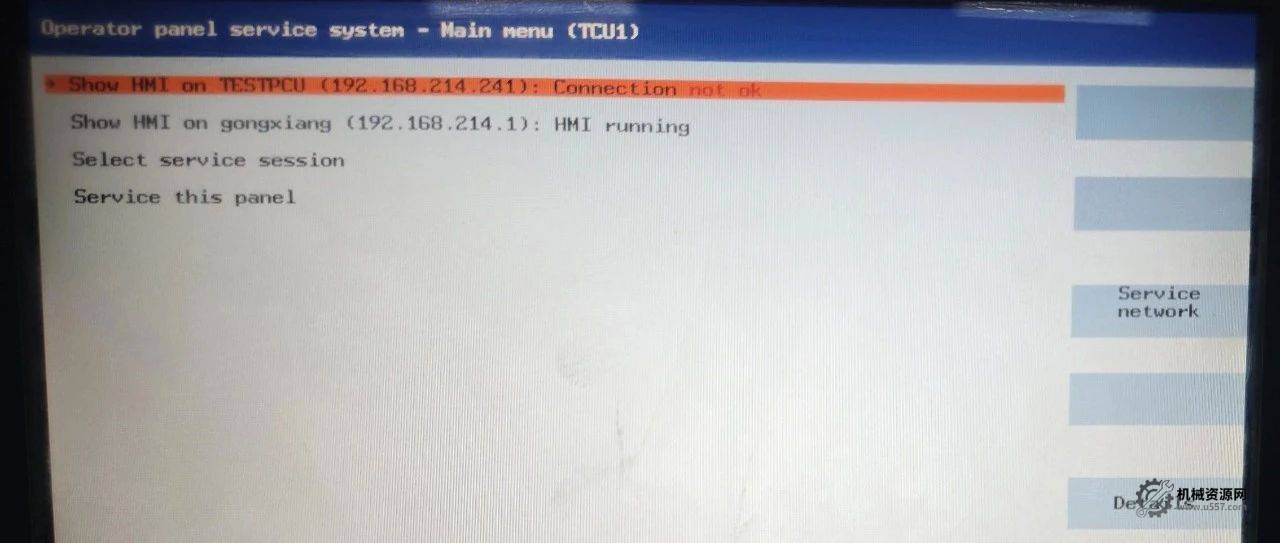

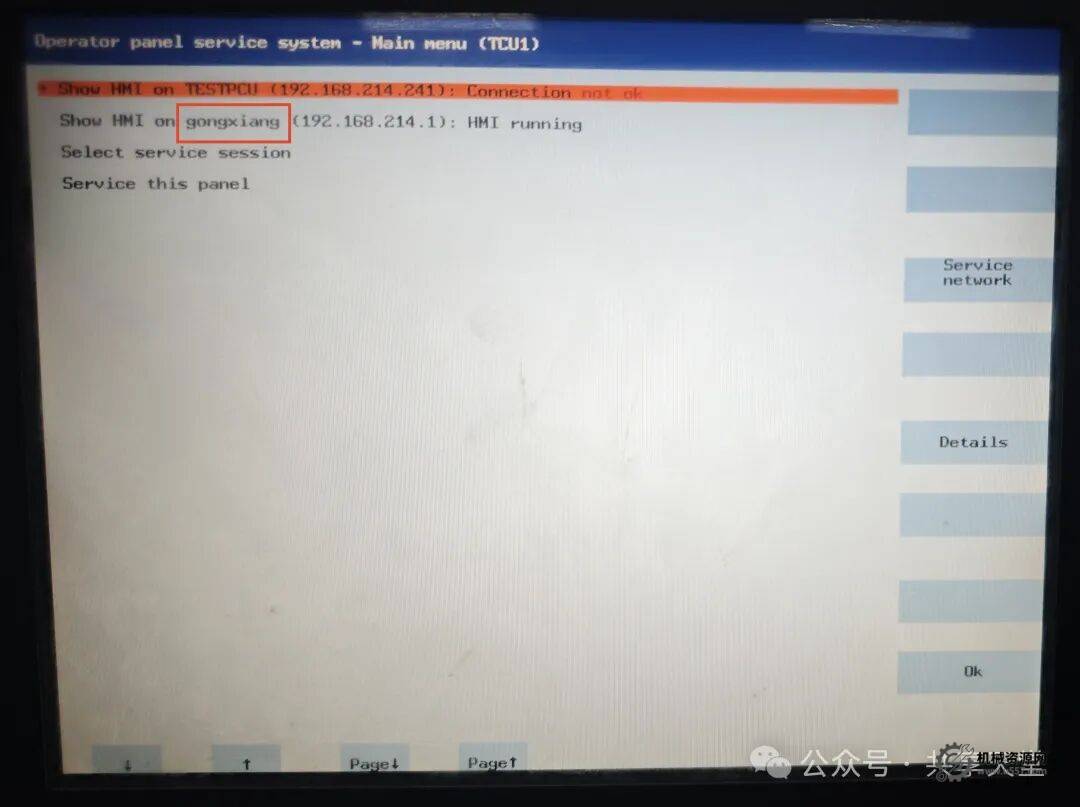

改完以后重启我们看到原来ncu的名字变成了gongxiang
