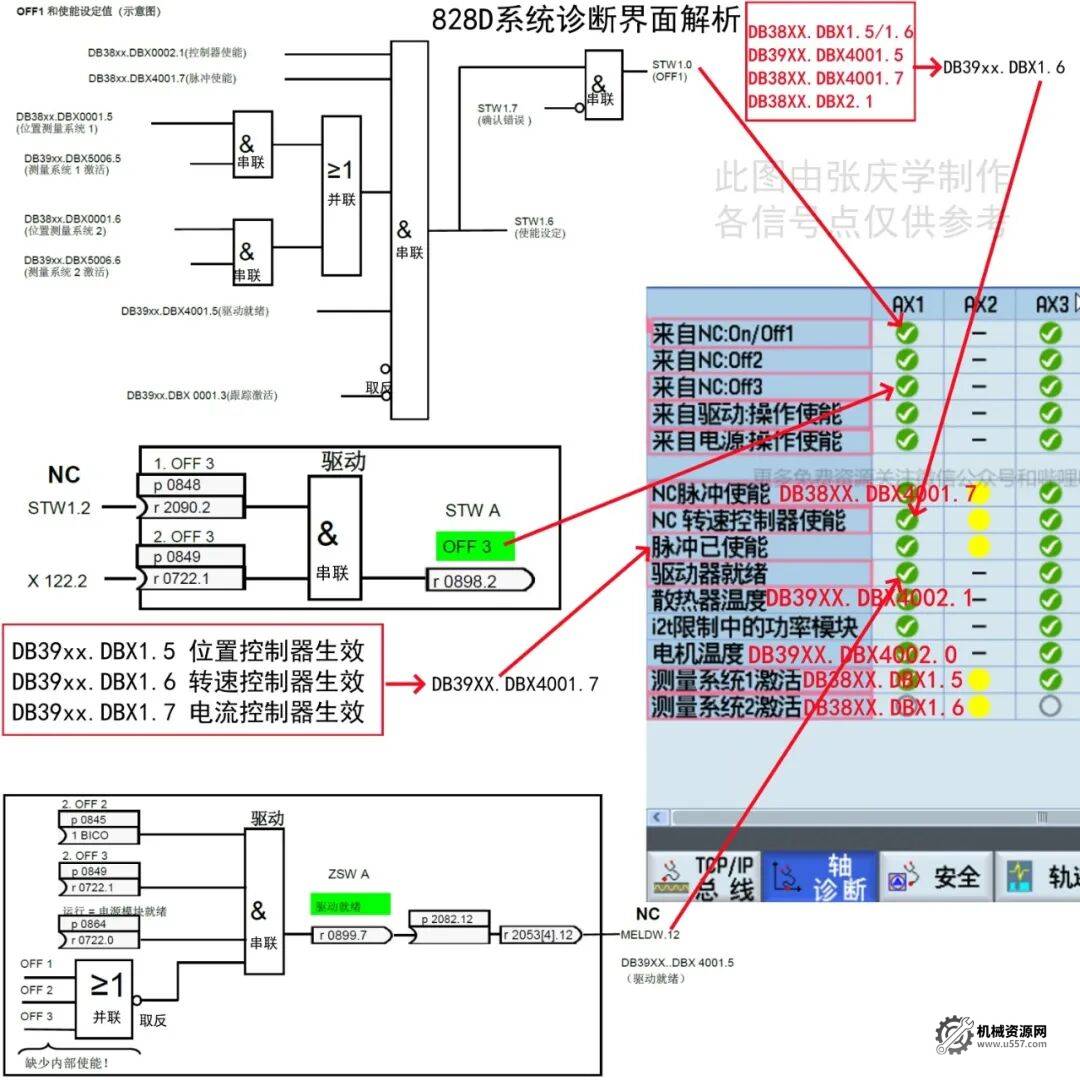

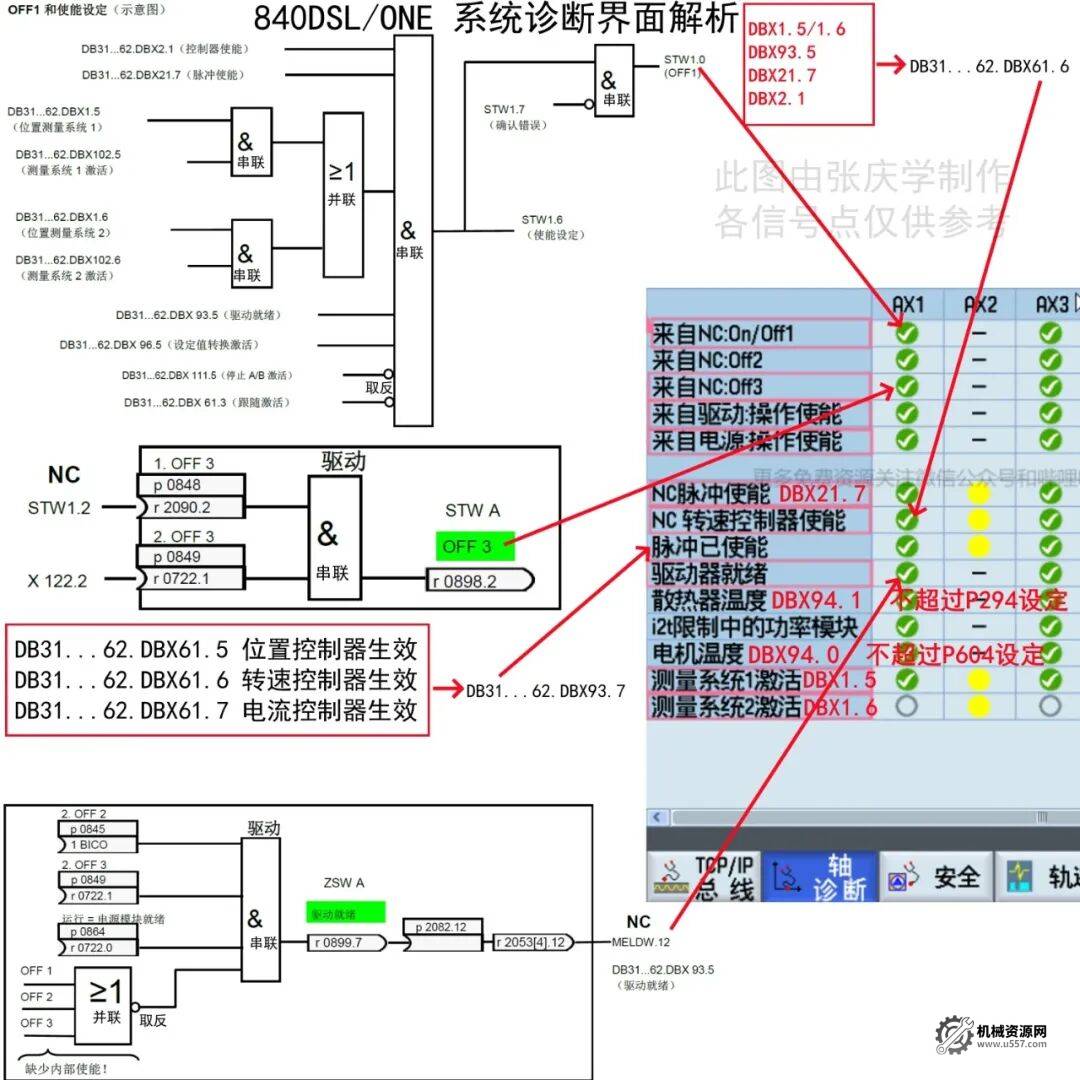

西门子840/828/ONE系统诊断界面信号详解版 温馨提示: 本文最后更新于 2025-10-26 08:55:20，下载链接具有时效性，若已失效，请在下方留言提示站长 之前发过西门子系统机床诊断界面含义的图片，只标注了信号，很多没有展开，这次是把一些信号展开了 如果感觉图片太小看不清，可以点击一下图片然后再用两根手指向外拉伸后即可放大图片，左右移动即可查看想要查看的部位！或者直接保存到手机中也可以！ 第一个是老的840D系统 第二个是840DSL和ONE系统 ONE系统虽然是系统升级了，但是他们的信号是通用的 第三个是828D系统 图上信号是我查询资料，整理的，各个信号点的对应地址仅供参考！ 如果感觉有用请分享给有需要的人，谢谢！ 本文链接: https://www.u557.com/3969.html © 版权声明教程收集于网络，如有侵权请务必联系站长删除THE END机床维修 喜欢就支持一下吧 分享QQ空间微博QQ好友海报分享复制链接收藏
![图片[1]-西门子840/828/ONE系统诊断界面信号详解版-机械资源网](https://www.u557.com/wp-content/uploads/2025/10/20251025193214155-wxsync-2025-10-ff96fafc7be7f906f81fa103e4d034d8.jpeg)
![图片[2]-西门子840/828/ONE系统诊断界面信号详解版-机械资源网](https://www.u557.com/wp-content/uploads/2025/10/20251025193216449-wxsync-2025-10-f751518fd45ddc41f268c4ea1c2f8eb0.jpeg)
![图片[3]-西门子840/828/ONE系统诊断界面信号详解版-机械资源网](https://www.u557.com/wp-content/uploads/2025/10/20251025193221949-wxsync-2025-10-a3fa8831800867e3c9e107f8c508a72c.jpeg)
