在数控夹具设计领域，UG12 卧加夹具上进油设计是保障卧式加工中心高效生产的核心技术，其 “液压控制、定位精度、进油布局” 直接影响加工稳定性。《UG12 卧加夹具上进油设计视频教程》围绕上进油夹具设计全流程，结合 UG12 软件工具与工厂实战需求，从 “产品工艺分析→夹具元件设计→液压系统选型→卧加上进油夹具实战” 分层拆解，解决 “夹具定位不准、油缸选型不合理、上进油布局干涉” 等痛点，助力夹具设计师与 UG 编程从业者掌握卧加夹具上进油设计的核心逻辑。
- A00 产品加工工艺分析
- A01 浮动销设计
- A02 产品定位分析
- A03 产品压紧分析
- A04 液压夹具整体分析
- A05 切屑力压紧力计算
- A05 油缸选型力的选择
- B00 定位压紧设计
- B01 定位压紧设计
- B02 定位销的设计
- 卧加上进油夹具 B03_batch
- 卧加上进油夹具 B04_batch
- 卧加上进油夹具 B05_batch
- 卧加上进油夹具 B06_batch
- 卧加上进油夹具 B07_batch
- 卧加上进油夹具 B08_batch
- 卧加上进油夹具 B09_batch
- 卧加上进油夹具 B10_batch
- 卧加上进油夹具 B11_batch
课程简介
课程开篇从产品加工底层逻辑切入，《A00 产品加工工艺分析》帮学员建立 “工艺决定夹具设计” 的认知；后续《A01 浮动销设计》《A02 产品定位分析》《A03 产品压紧分析》《B00-B02 定位压紧 / 定位销设计》，详解 UG12 环境下 “浮动销、定位销、压紧机构” 的设计规范与参数计算，确保夹具定位精度满足卧加加工要求。
针对上进油夹具的液压核心，课程通过《A04 液压夹具整体分析》《A05 切屑力压紧力计算》《A05 油缸选型力的选择》，解析 “切屑力、压紧力的量化计算方法”“油缸吨位与行程的选型逻辑”，让学员掌握 “力与油缸、进油路径的匹配规则”，避免因油缸选型错误导致的夹具失效或资源浪费。

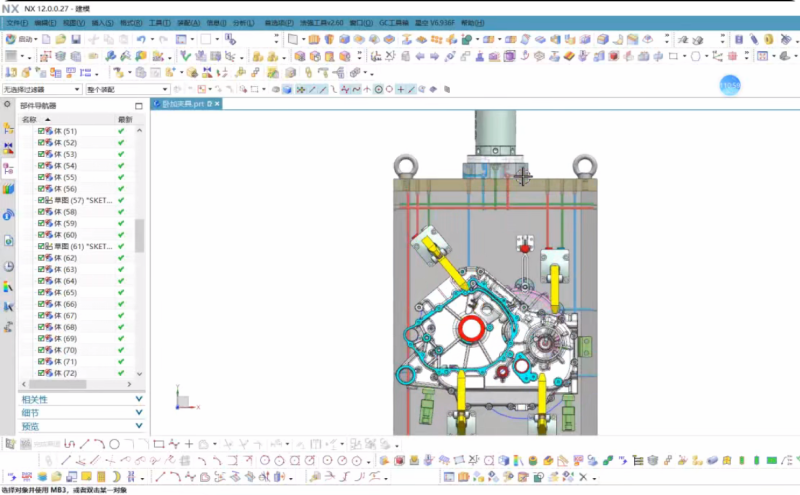

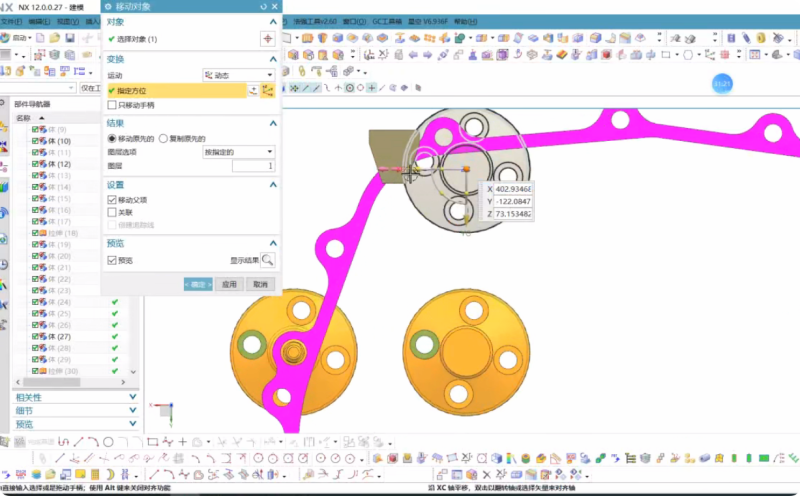

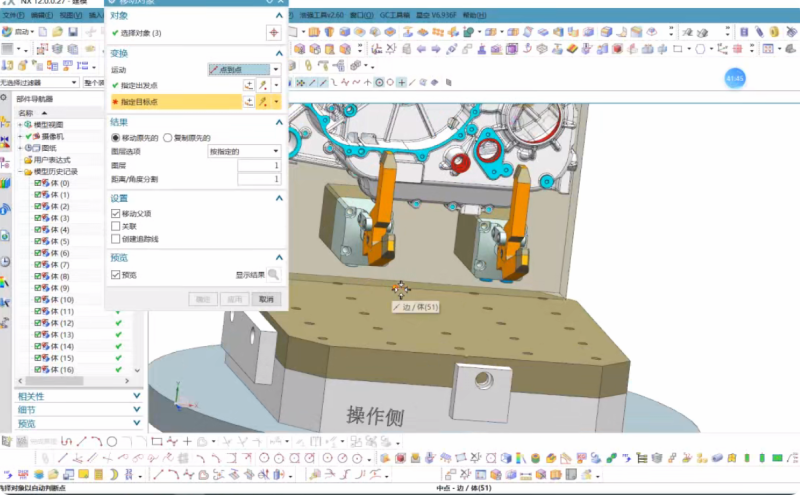

课程以11 款卧加上进油夹具案例（B03-B11_batch 系列）为核心，逐一演示 UG12 中 “卧加上进油夹具的布局规划、进油管路设计、与卧加机床的适配验证”，还原工厂真实设计场景，解决上进油布局中 “管路干涉、夹具与机床干涉” 等实操难题，让学员学完即可独立完成卧加夹具上进油方案设计。
- 夹具设计师：需系统学习卧加夹具上进油设计，提升夹具定位与液压系统设计能力；
- UG12 编程从业者：想拓展 “夹具设计 + UG 编程” 复合技能，理解夹具对编程路径的影响；
- 机械加工工艺工程师：需掌握 “工艺→夹具→加工” 的链路逻辑，优化卧加生产流程。
- 版本适配性：基于 UG12 版本讲解，贴合当前工厂主流软件环境，避免版本差异导致的技能脱节；
- 实战导向：11 款卧加上进油夹具实战案例 + 完整力学计算流程，学完即可落地车间设计；
- 链路完整性：从 “产品工艺→元件设计→液压选型→夹具实战” 全链路覆盖，构建系统化夹具设计思维。
通过这套课程，学员能从 “夹具设计小白” 成长为 “卧加上进油夹具设计能手”，在 UG12 环境下高效完成 “定位、压紧、液压、上进油布局” 的全流程设计，为卧加加工中心的稳定生产提供夹具层面的保障。
