干货必备 | 五轴机床旋转中心找正大全，三种类型+通用方法一文掌握！

在五轴加工的世界里，机床旋转中心的精度是决定加工成败的“命门”。无论是双转台、双摆头还是混合型，精准找到旋转中心，是保证叶轮、模具等复杂零件加工精度的第一步。今天，就为大家系统梳理不同类型五轴机床旋转中心的寻找方法与通用技巧，建议收藏备用！

一、 分门别类：三种五轴机床的找正秘籍

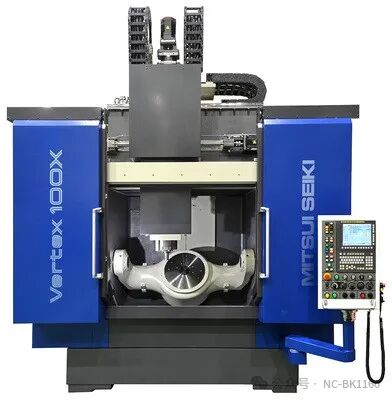

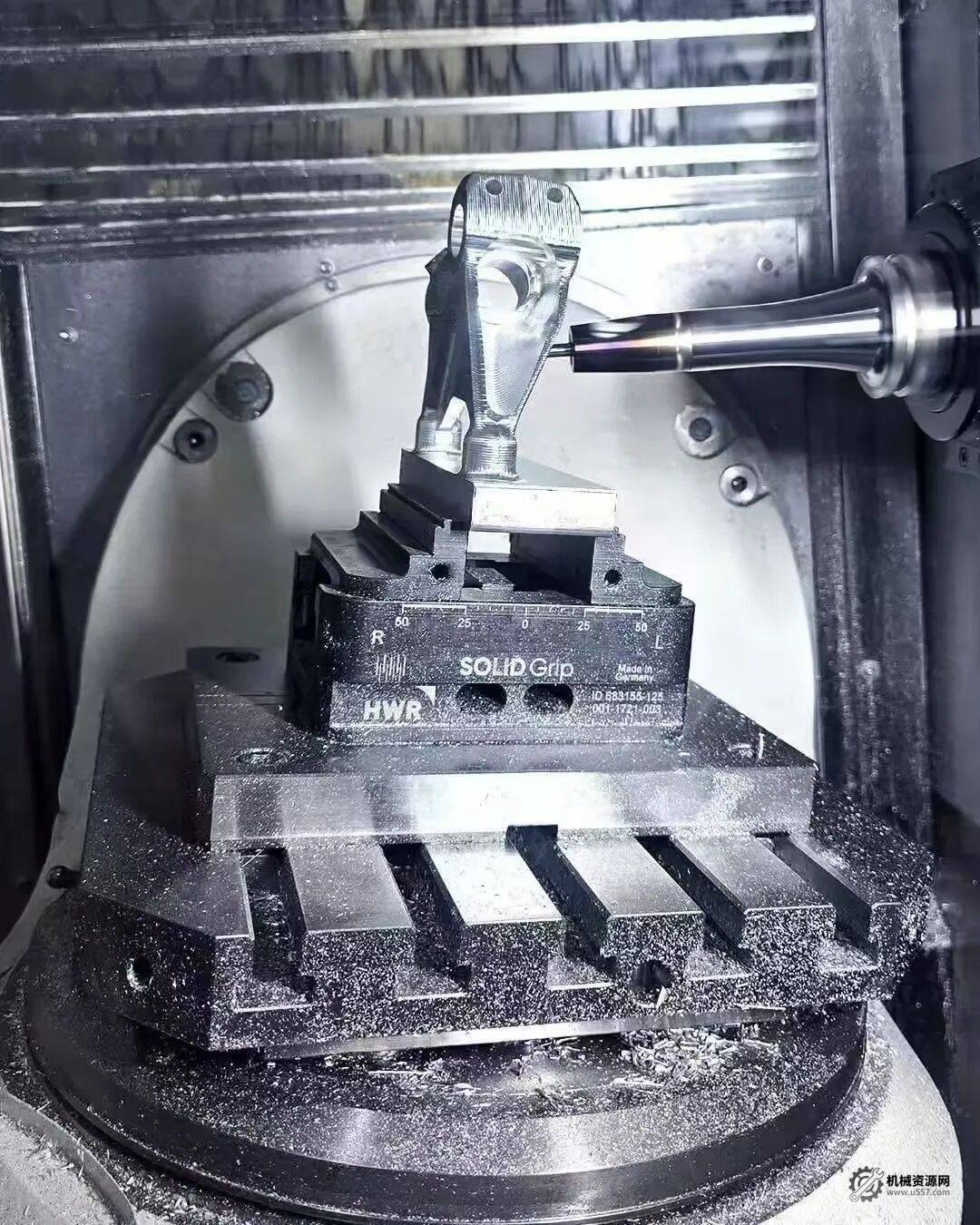

（一）AC双转台型五轴机床



核心思想： 确定A轴（第一转轴）的轴线位置，以及C轴（第二转轴）相对于A轴的偏移。

1. 前期检查：

· 将A轴转至0度，检查转台平面是否水平。

· 转动C轴，检查平面是否始终水平。

· 将A轴转至90°和-90°，检查平面是否竖直。

· 目的： 确保转台安装与A轴零位正确。

2. 测量“第一转轴（A轴）Y坐标”：

· A轴90°时，用刀侧靠转台平面，记下Y轴机械坐标Y1。

· A轴-90°时，重复操作，记下坐标Y2。

· 计算公式： A轴Y坐标 = (Y1 + Y2) / 2

3. 测量“第一转轴（A轴）Z坐标”：

· A轴0°时，用刀尖靠转台平面，记下Z轴机械坐标Z1。

· 计算公式： A轴Z坐标 = Z1 – 刀长(L) – 对刀棒直径(D)

4. 测量“第二转轴（C轴）X偏移坐标”：

· 在转台上装料，C轴0°时铣一垂直X轴的竖直面。

· 用刀侧靠此面，记下X坐标X1。

· C轴180°时，再次靠此面，记下X坐标X2。

· 计算公式： C轴X偏移 = (X1 + X2) / 2

5. 测量“第二转轴（C轴）Y偏移坐标”：

· C轴90°时，用刀侧靠已铣的竖直面，记下Y坐标Y3。

· C轴-90°时，重复操作，记下Y坐标Y4。

· 计算公式： C轴Y偏移 = (Y3 + Y4)/2 – A轴Y坐标

6. 设定： 通常将 “第一转轴X坐标” 和 “第二转轴Z坐标” 设为 0。

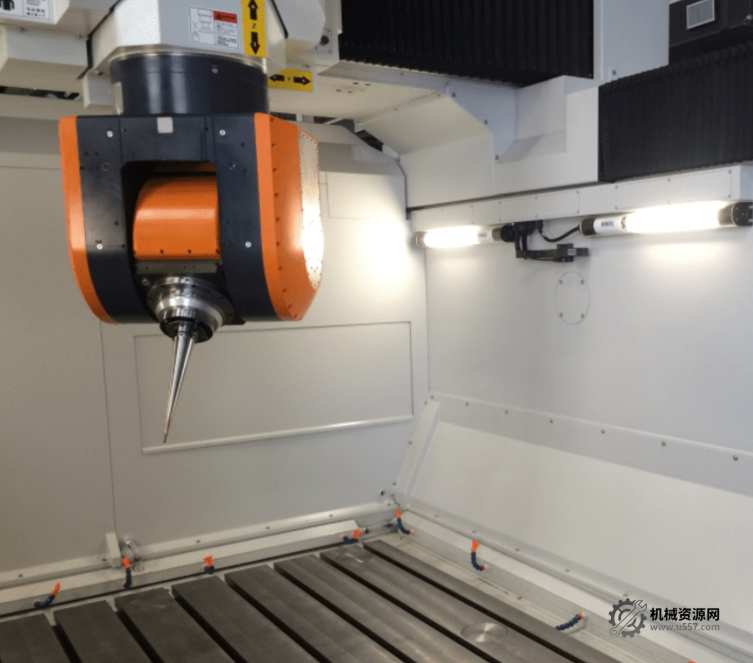

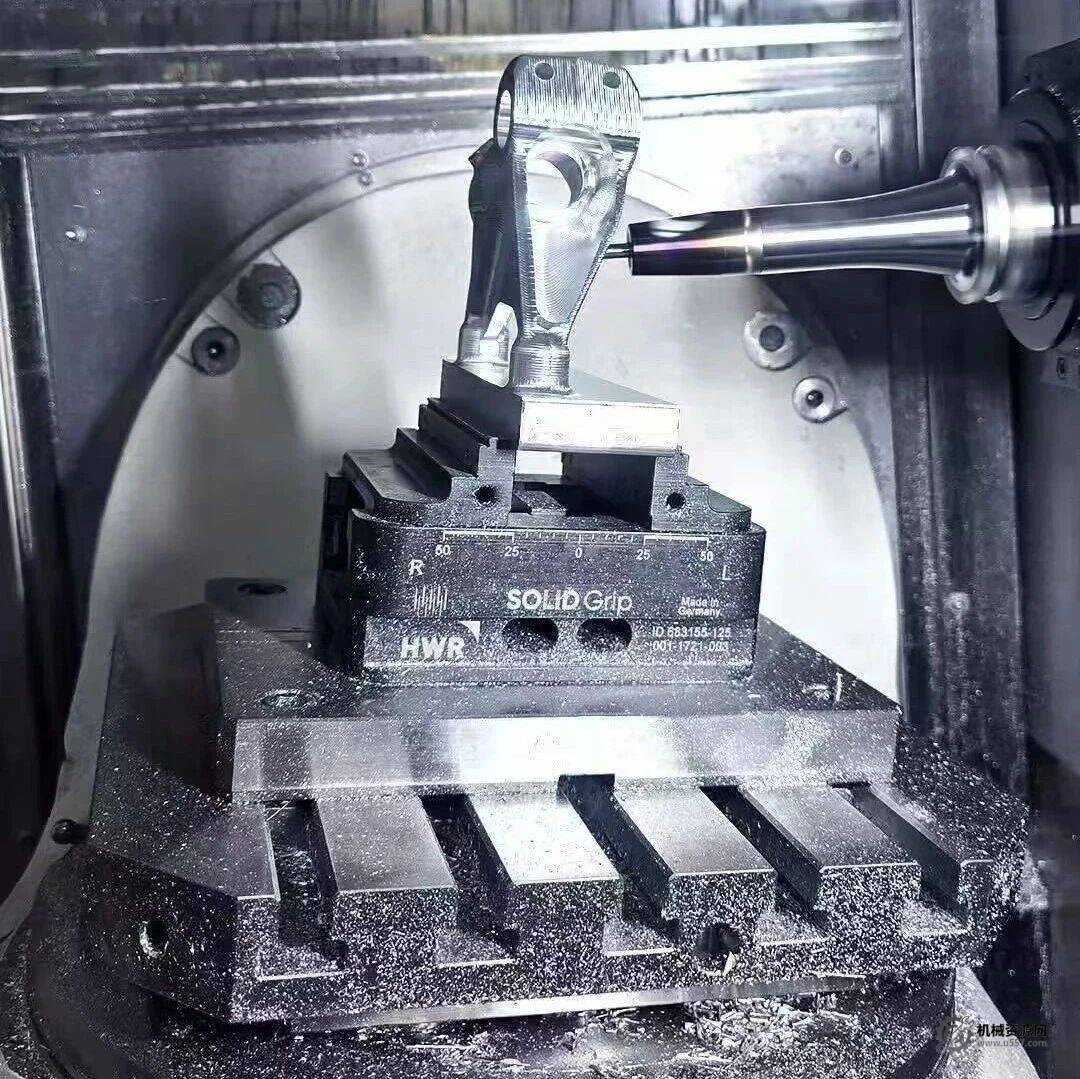

（二）CB双摆头型五轴机床

核心思想： 确定C轴（第一转轴）的轴线位置，以及B轴（第二转轴）相对于C轴的偏移。



1. 前期检查：

· 检查B轴0°时刀具是否竖直，转动C轴刀具是否保持竖直。

· 检查B轴90°和-90°时刀具是否与X轴平行。

· 目的： 确保摆头安装与零位正确。

2. 测量“第二转轴（B轴）X偏移坐标”：

· 在工作台上铣一水平面。

· C轴0°，B轴90°时，用刀侧靠水平面，记下Z坐标Z1。

· B轴-90°时，重复操作，记下Z坐标Z2。

· 计算公式： B轴X偏移 = (Z1 – Z2) / 2

3. 测量“第二转轴（B轴）Z偏移坐标”：

· B、C轴均为0°时，用刀尖靠水平面，记下Z坐标Z3。

· 计算公式： B轴Z偏移 = Z3 – Z1 – 刀长(L) + 刀具半径(R) + B轴X偏移

4. 测量“第一转轴（C轴）X坐标”：

· 在工作台上铣一垂直X轴的竖直面。

· B、C轴0°时，刀向X+方向靠竖直面，记下X坐标X1。

· C轴180°时，重复操作，记下X坐标X2。

· 计算公式： C轴X坐标 = (X2 – X1)/2 – B轴X偏移

5. 测量“第一转轴（C轴）Y坐标”：

· 在工作台上铣一垂直Y轴的竖直面。

· B、C轴0°时，刀向Y+方向靠竖直面，记下Y坐标Y1。

· C轴180°时，重复操作，记下Y坐标Y2。

· 计算公式： C轴Y坐标 = (Y2 – Y1)/2 – B轴Y偏移（方向需根据靠面方向调整）

6. 设定： 通常将 “第一转轴Z坐标” 和 “第二转轴Y偏移” 设为 0。



（三）AB混合型五轴机床



此类机床为转台与摆头的结合，方法上是上述两种的融合。



· “第一转轴Y坐标” 和 “第一转轴Z坐标” 的测量方法与 AC双转台型 相同。

· “第二转轴X偏移坐标” 和 “第二转轴Z偏移坐标” 的测量方法与 CB双摆头型 相同。

· 设定： 通常将 “第一转轴X坐标” 和 “第二转轴Y偏移” 设为 0。



二、 通用找正方法



对于不具备特定测量功能的机床，传统方法依然有效：



· 对于立式五轴： 夹持一个标准量棒，通过打表将其找正（确保其轴线与旋转轴轴线同轴），然后使用寻边器对量棒进行分中，即可确定旋转中心的X、Y坐标。

· 对于卧式五轴： 同样打表找正量棒后，Z坐标可用塞尺确定，X坐标用寻边器确定，而Y坐标则需要根据具体的装夹零件来确定。



三、 进阶校准：芯棒旋转中心轴线精密校准法



当需要极高精度时，可采用千分表对安装于转台（如C轴）上的校准芯棒进行精密调整。



1. 准备： 将机床C轴调整至竖直状态，千分表吸附在主轴上。

2. 调整俯仰（平行于C轴方向的直线度）：

· 打表在芯棒的“第一母线”上，移动主轴，记录固定端到自由端的偏移误差d1。

· 通过调整C轴转台上的 俯仰调整螺栓，缩小d1至允许范围内。

3. 调整另一方向俯仰：

· 将千分表打表在与第一母线夹角约90度的“第二母线”上。

· 同样移动主轴，记录误差d2，并通过调整使其达标。

4. 调整同心度（可选，用于消除径向偏移）：

· 打表在芯棒侧面，旋转C轴，检测芯棒轴线与C轴的径向偏移误差d3。

· 通过旋紧或旋松 径向调整螺栓，调节芯棒位置，缩小d3。

5. 重复验证（可选，用于更高精度）：

· 将A轴（或其他关联轴）旋转至90°等典型角度，重复以上步骤，确保在不同姿态下旋转中心依然精确。



四、 实战一招：特定机床快速找正



以某特定机床为例，一个快速找正思路是：



· 步骤一： 在旋转台上架千分表，在A轴的卧式状态（如0°）下，测量芯棒外侧，得到Y坐标值P1。

· 步骤二： 将A轴旋转90°至立式状态，再次测量芯棒外侧，得到Z坐标值P2。

· 核心关系： 调整机床，使 P1 + P2 = 芯棒半径(R)。此法巧妙地利用几何关系快速定位中心。



总结



掌握五轴机床旋转中心的找正，是解锁高性能加工的金钥匙。方法虽因机构而异，但核心原理相通：利用机床自身的运动，通过测量和计算，反推出旋转轴线的空间位置。 建议工程师们结合自家机床的型号和说明书，灵活运用这些方法，并养成定期校验的好习惯，方能确保机床始终处于巅峰精度，加工出完美工件。
