NX2506三轴去毛刺工序增强

01

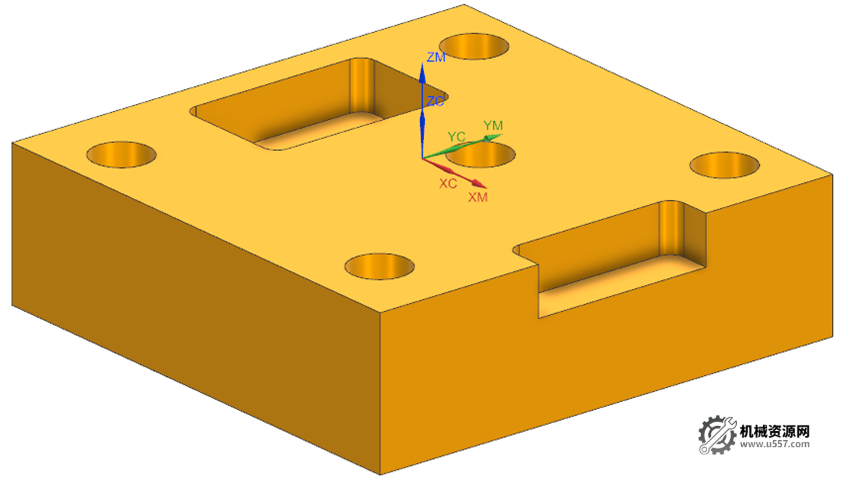

打开图档，进入加工环境，如下图所示：

02

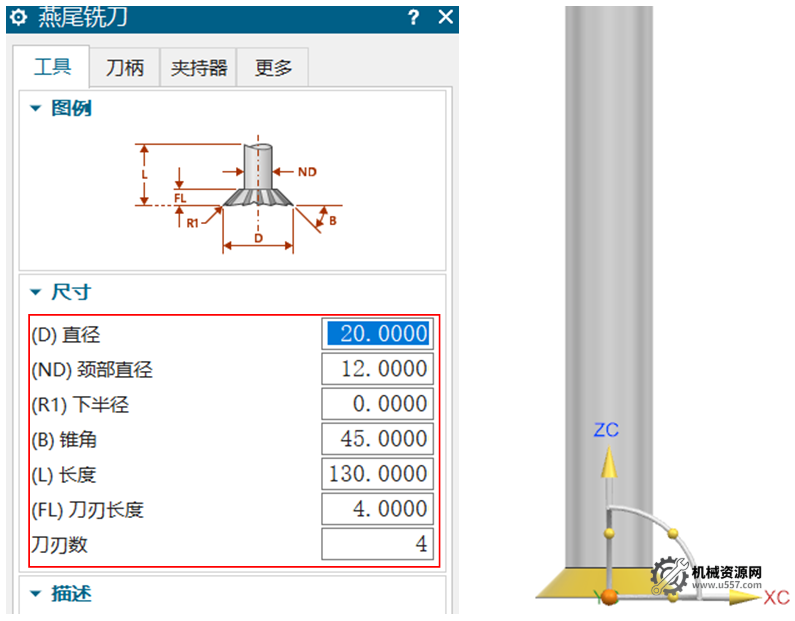

在功能区选择创建刀具，创建一支燕尾铣刀，如果刀具库有对应的刀具，直接调用即可，如下图所示：

03

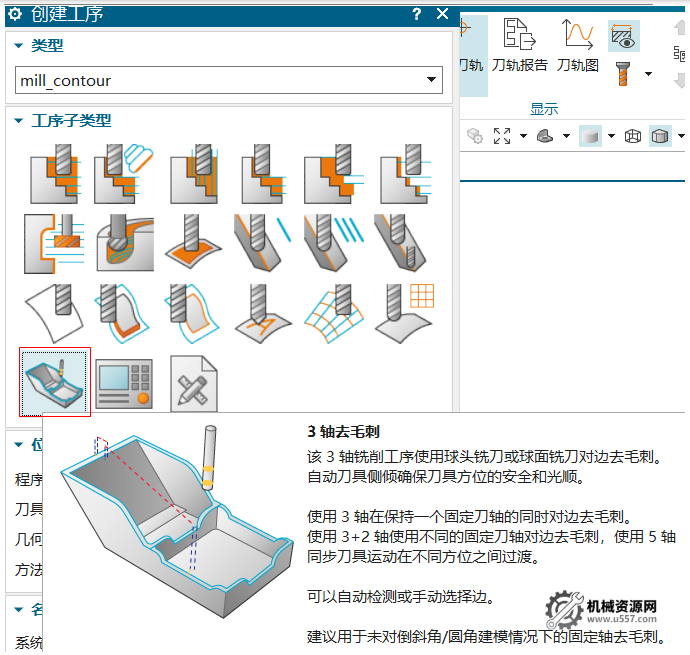

创建三轴去毛刺工序，选择上一步创建的燕尾铣刀，如下图所示：

04

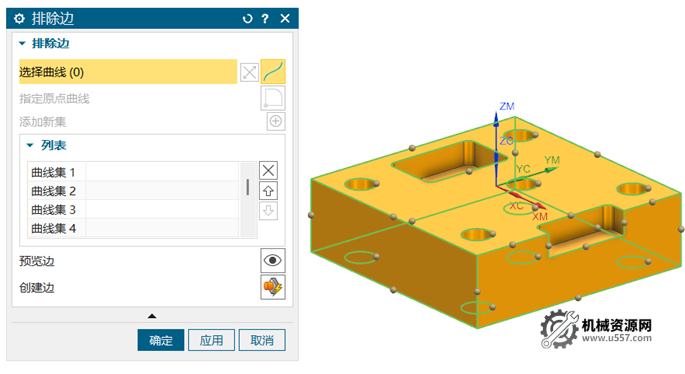

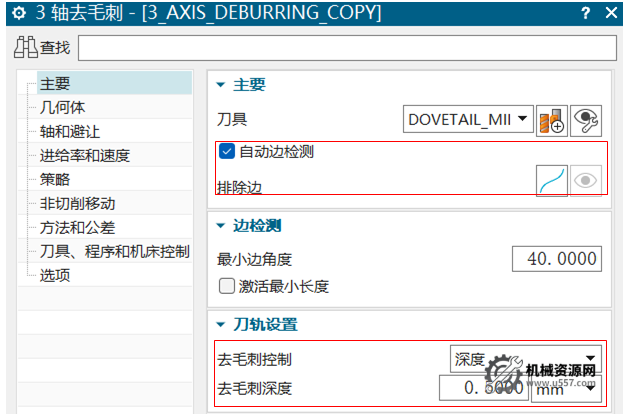

打开工序对话框，指定部件几何体，软件默认勾选自动检测边，如果需要修改，可以使用排除边选项创建或修改边缘，本案例形状比较简单，可以使用自动检测边缘即可，无需手动调整，如下图所示：

05

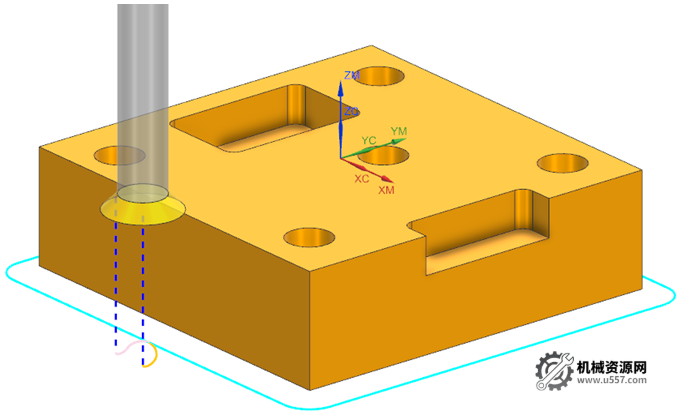

设置去毛刺深度，以及其他常规参数，即可生成刀具路径。如下图所示：

06

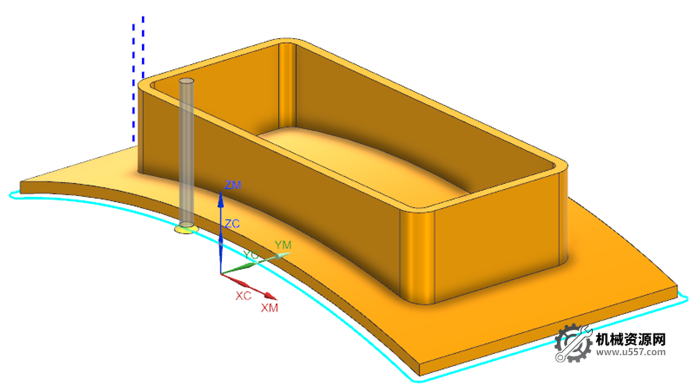

如果底面是曲面，只要是燕尾铣刀可以加工的区域，也可以使用三轴去毛刺工序，快速完成编程操作，如下图所示：
