Solidworks 钣金工艺拆图教程_零基础实战课（含钣金建模 / 钣金工艺 / 钣金拆图）-机械资源网

在机械设计领域，Solidworks 钣金设计是非标设备、机箱机柜等产品开发的核心技能。《Solidworks 钣金工艺拆图教程》系统课程，从零基础入门到工厂实战全面覆盖，围绕solidworks 钣金教程核心，解决 “钣金工艺不懂、Solidworks 钣金工具不会用、拆图没思路” 的痛点，助力学习者快速掌握钣金建模、工艺与拆图技能。

课程目录

001-1.1、钣金行业产品介绍

002-2.1、钣金激光落料工艺讲解

003-2.2、钣金折弯工艺讲解

004-2.3、压铆钻孔攻牙工艺讲解

005-2.4、冲压模具生产工艺讲解

006-2.5、钣金焊接工艺讲解

007-2.6、前处理喷涂丝印工艺讲解

008-2.7、钣金下料排版工艺

009-3.1 鼠标组合键使用方法

010-3.2 草图绘制命令一

011-3.3 草图绘制命令二

012-3.4 草图练习及技巧讲解

013-3.5 快捷键讲解及设置

014-3.6 基体法兰 – 薄片创建讲解

015-3.7 边线法兰创建

016-3.8 斜接法兰创建

017-3.9 褶边命令创建

018-3.10 转折命令创建

019-3.11 绘制的折弯

020-3.12 放样折弯命令创建

021-3.13 转换到钣金命令

022-3.14 扫描法兰创建

023-3.15 成型工具命令创建

024-3.16 钣金角撑板命令创建

025-3.17 通风口命令创建

026-3.18 薄片和槽口创建

027-3.19 正常切除、展开折叠、切口等命令

028-4.1、钣金支架建模

029-4.2、钣金花朵建模

030-4.3、90 度弯管绘制

031-4.4、操作面板托盘钣金

032-4.5、圆弧面钣金建模展开

033-4.6、方通型材钣金建模展开技巧

034-4.7、钣金扎线架建模

035-4.8、钣金多实体壳建模转钣金

036-4.9、进料口建模分割转钣金

037-4.10、接线盒罩钣金建模展开

038-4.11、机柜雨帽建模教程

039-4.12、屏蔽门钣金建模教程

040-5.1、防水机箱曲面转实体技巧（01 节）

041-5.2、防水机箱曲面转实体技巧（02 节）

042-5.3、防水机箱钣金拆分技巧（03 节）

043-5.4、防水机箱多实体转钣金技巧（04 节）

044-5.5、防水机箱多实体转装配（05 节）

045-5.6、导流托盘钣金拆图分析（第 1 节）

046-5.7、导流托盘钣金拆分展开（第 2 节）

047-5.8、斜面外壳转钣金展开（第 2 节）

048-5.9、CNC 刀头护罩钣金拆分

049-5.10、电源机箱多实体拆分技巧（第 1 节）

050-5.11、电源机箱分割转钣金展开（第 2 节）

051-5.12、配电柜框架拆分展开

052-5.13、柜员机前面板钣金拆分

053-5.14、工控机钣金拆分技巧（第 1 节）

054-5.15、工控机钣金转钣金展开（第 2 节）

055-5.16、自动化设备外罩钣金拆分

056-5.17、异形转角钣金拆分

057-5.18、规则四方钣金壳体拆分

058-5.19、变频机箱钣金拆分

059-5.20、出样接头钣金拆分

060-5.21 钣金扣除与 K 因子计算原理讲解

061-6.1、钣金工程图多实体改名

062-6.2、钣金工程图零件属性设置

063-6.3、利用插件快速输出工程图

064-6.4 钣金机柜多实体工程图要点

065-6.5 钣金机柜多实体工程图输出

066-6.6 钣金单零件制作工程图

在机械设计领域，Solidworks 钣金设计是非标设备、机箱机柜等产品开发的核心技能。《Solidworks 钣金工艺拆图教程》作为一套专业的Solidworks 钣金教程，从零基础入门到工厂实战全面覆盖，围绕Solidworks 钣金教程核心，解决 “钣金工艺不懂、Solidworks 钣金工具不会用、拆图没思路” 的痛点，助力学习者快速掌握钣金建模、工艺与拆图技能。

一、《Solidworks 钣金教程》核心优势

（一）实战师资

本Solidworks 钣金教程的授课老师拥有 20 多年钣金机械行业经验，曾任厂长、技术总工，精通 Solidworks 二次开发；还有 15 年钣金加工经验及工厂管理经验的老师，熟悉标准化生产工艺，能将软件操作与车间实际需求深度结合，让Solidworks 钣金教程避免 “纸上谈兵”。同时，课程获《作品登记证书》，为Solidworks 钣金教程的内容合规性与专业性提供保障。

（二）全面课程体系

作为一套优质的Solidworks 钣金教程，课程从行业认知、工艺讲解、软件操作到实战案例，分层清晰、覆盖全面，能满足不同阶段学习者对Solidworks 钣金教程的需求。

二、《Solidworks 钣金教程》内容详解

（一）钣金行业与工艺认知

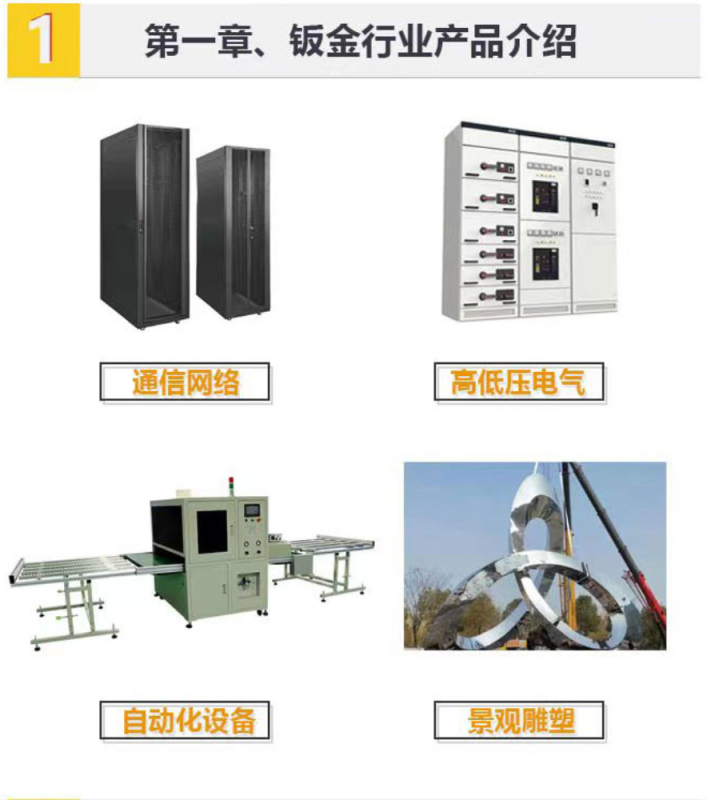

钣金行业产品介绍：在Solidworks 钣金教程中，首先讲解通信网络、电气设备、自动化配件等钣金行业常见产品，帮助学习者建立行业认知，为后续Solidworks 钣金教程的学习筑牢基础。

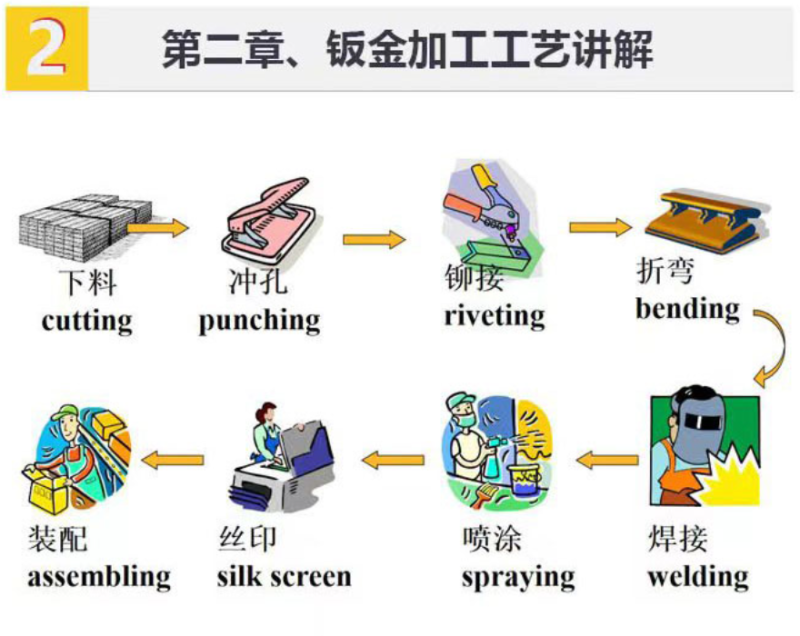

全流程工艺讲解：Solidworks 钣金教程涵盖激光落料、折弯、压铆钻孔攻牙、冲压、焊接、喷涂丝印、下料排版等工艺，让学习者通过Solidworks 钣金教程理解 “设计如何适配生产”。

（二）Solidworks 钣金工具操作

作为Solidworks 钣金教程的核心板块，此部分详细讲解软件操作：

基础操作：包括鼠标组合键、草图绘制命令（一、二）、草图练习及技巧、快捷键讲解及设置等，通过Solidworks 钣金教程夯实学习者的操作基础。
核心钣金工具：Solidworks 钣金教程详细讲解基体法兰、边线法兰、斜接法兰、褶边、转折、放样折弯、转换到钣金、扫描法兰、成型工具、钣金角撑板、通风口、薄片和槽口、正常切除 / 展开折叠 / 切口等 19 个核心工具的创建与使用，助力学习者通过Solidworks 钣金教程精通软件工具。

（三）钣金建模实战

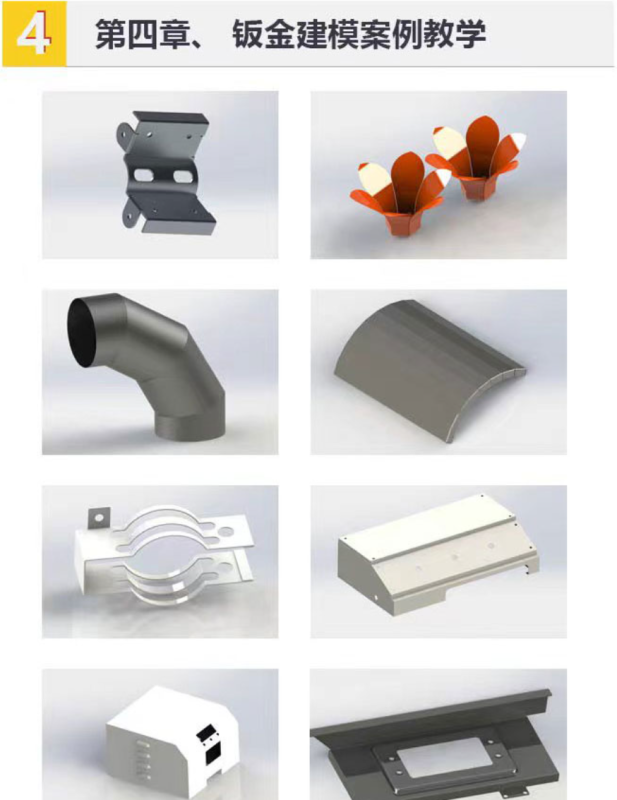

Solidworks 钣金教程通过钣金支架、花朵、90 度弯管、操作面板托盘、圆弧面钣金、方通型材钣金、扎线架、多实体壳转钣金、进料口分割转钣金、接线盒罩、机柜雨帽、屏蔽门等 17 个真实产品案例，教学员从画图到展开的全流程建模，让学习者在Solidworks 钣金教程中掌握实战建模技能。

（四）钣金拆图实战

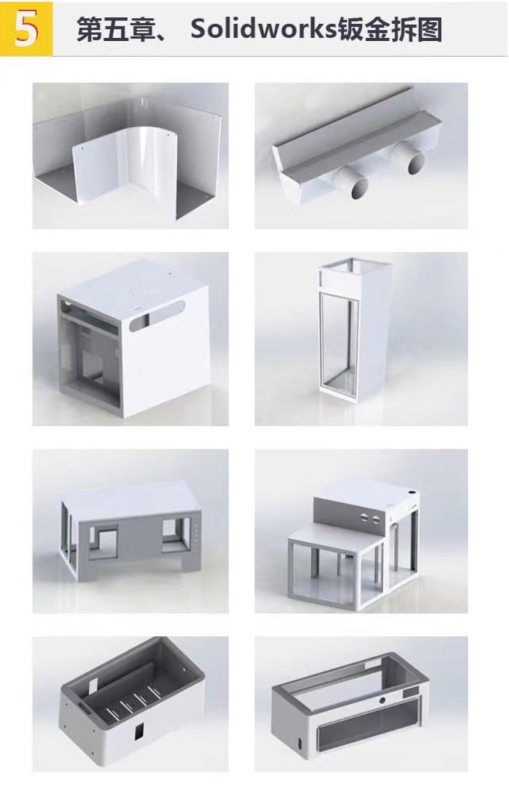

Solidworks 钣金教程以防水机箱、导流托盘、斜面外壳、CNC 刀头护罩、电源机箱、配电柜框架、柜员机前面板、工控机、自动化设备外罩、异形转角、规则四方钣金壳体、变频机箱、出样接头等 21 个案例，讲解曲面转实体、多实体拆分、异形转角处理等拆图关键技巧，帮助学习者通过Solidworks 钣金教程攻克拆图难题。

（五）钣金图与工艺计算

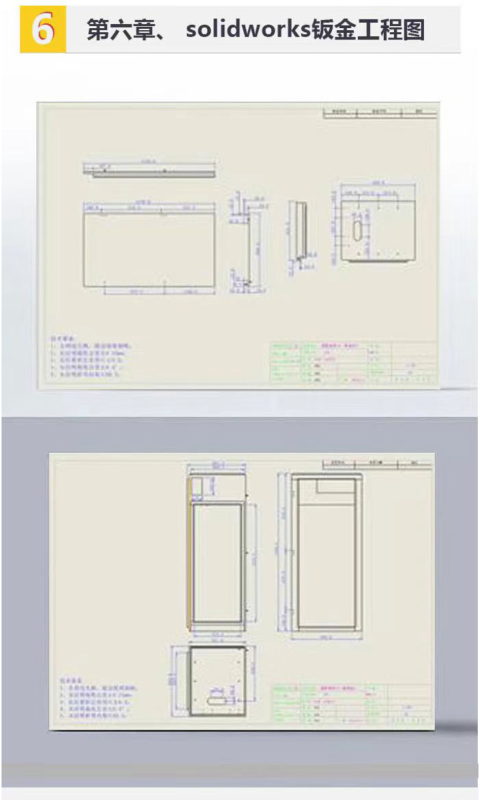

工程图制作：Solidworks 钣金教程覆盖钣金工程图多实体改名、零件属性设置、利用插件快速输出、机柜多实体工程图要点与输出、单零件工程图制作等，让学习者掌握工程图技能。
工艺计算：Solidworks 钣金教程解析钣金扣除与 K 因子计算原理，助力学习者通过教程精准开展工艺设计。
