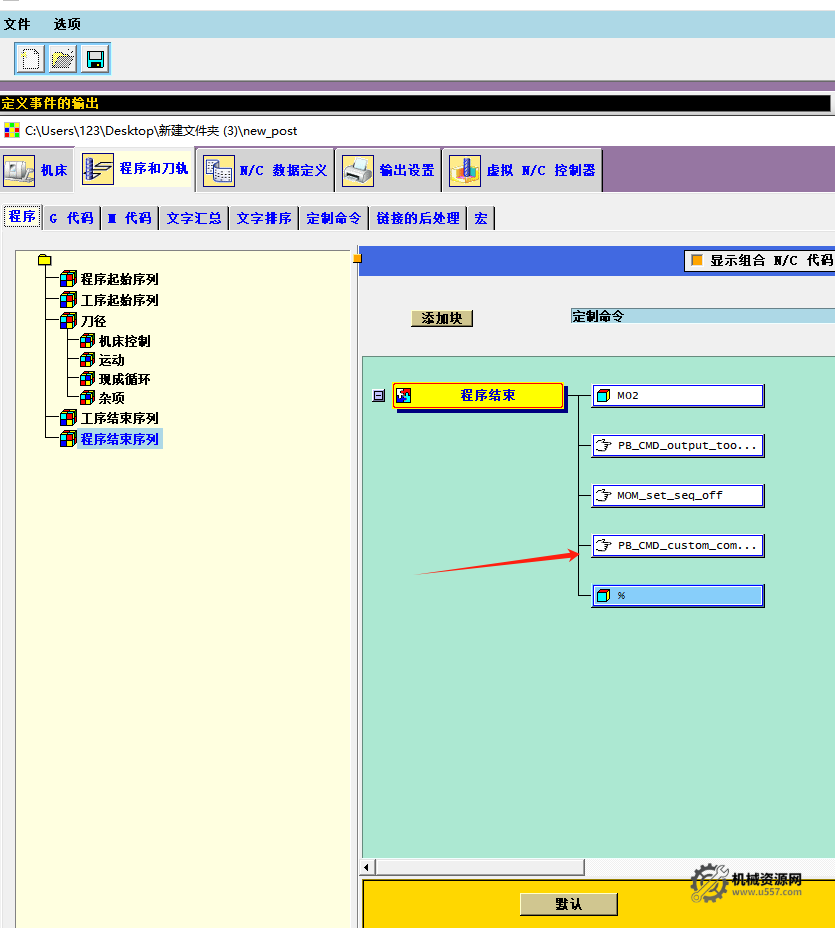

1.在程序结束序列添加定制命令：

2.如图：

3.要找到电脑里面记事本程序的路径，我的电脑里面是：“C:\\Windows\\System32\\notepad.exe”

这样后处理才能找到记事本程序。

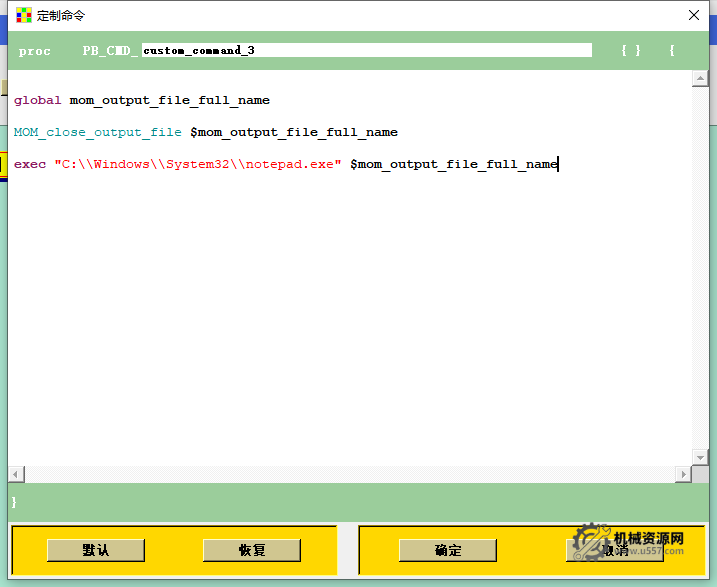

4.代码如下：

#=============================

global mom_output_file_full_name

MOM_close_output_file $mom_output_file_full_name

exec “C:\\Windows\\System32\\notepad.exe” $mom_output_file_full_name

#=============================

5.代码解读：

1. `global mom_output_file_full_name`

作用：声明一个全局变量。
解释：mom_output_file_full_name是UG/NX后处理系统中的一个内置全局变量。它存储了当前刚刚生成的NC程序文件的完整路径和文件名（例如：D:\NC_Programs\part1.nc）。
使用 global命令是为了确保在当前作用域内可以访问和修改这个变量。

2. `MOM_close_output_file $mom_output_file_full_name`

作用：关闭当前打开的NC输出文件。
解释：

MOM_close_output_file是UG/NX后处理提供的一个命令（MOM = Manufacturing Output Manager）。
后处理器在生成NC代码时，会一直保持文件处于打开状态以便写入。这个命令会安全地关闭这个文件，确保所有数据都已正确写入磁盘。
$mom_output_file_full_name表示获取这个全局变量的值，即要关闭的文件名。

3. `exec "C:\\Windows\\System32\\notepad.exe" $mom_output_file_full_name`

作用：调用系统记事本程序打开刚刚生成的NC文件。
解释：

exec是TCL语言的一个命令，用于执行外部程序。
"C:\\Windows\\System32\\notepad.exe"是Windows系统中记事本程序的完整路径。注意，在TCL字符串中，反斜杠\`需要转义，所以写成\`。
$mom_output_file_full_name作为参数传递给notepad.exe，即要打开的文件。
