NX2506机器驱动编程（MPP）新增【5轴机器旋转解决方案选项】

01

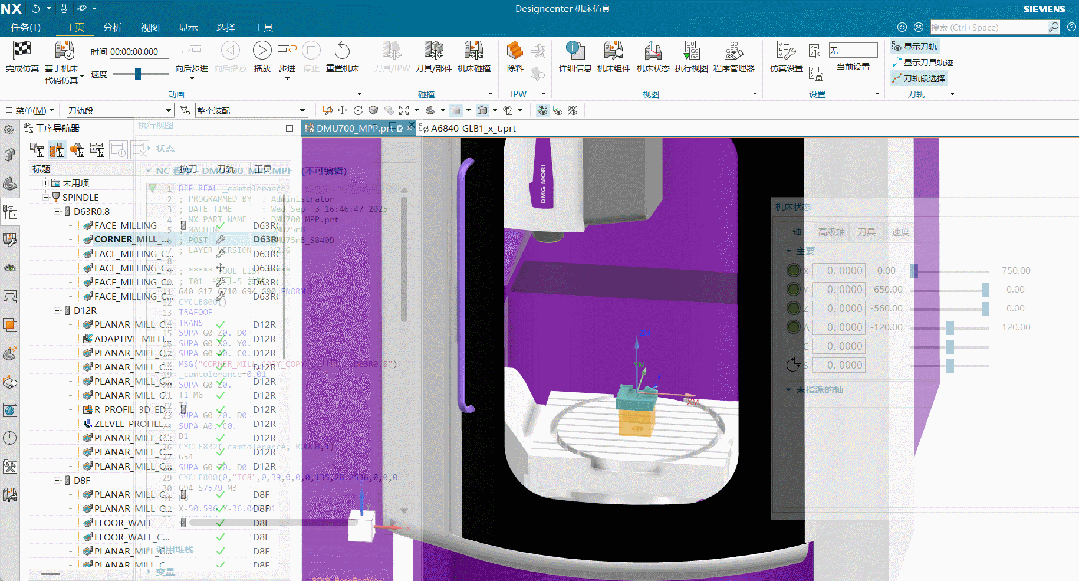

打开图档，调用MPP机床，这里使用立式摇篮AC 5轴加工中心，如下图所示：

02

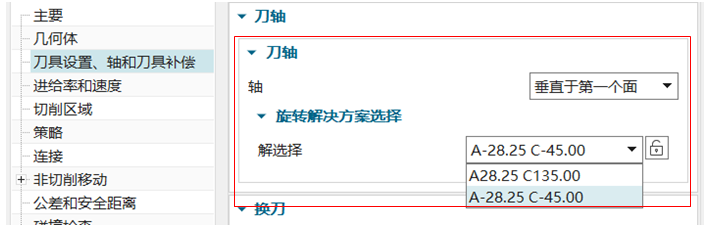

选择或创建五轴加工工序，这里以底壁铣工序切削斜面为例，在工序对话框刀轴选项选择轴为（垂直于第一个面），然后再旋转解决方案选择→解选择，可以看到有两个选项，AC轴摇篮通常选择倾斜轴A轴朝向操作员一侧，所以这里选择(A-28.25，C-45.0),如下图所示：

03

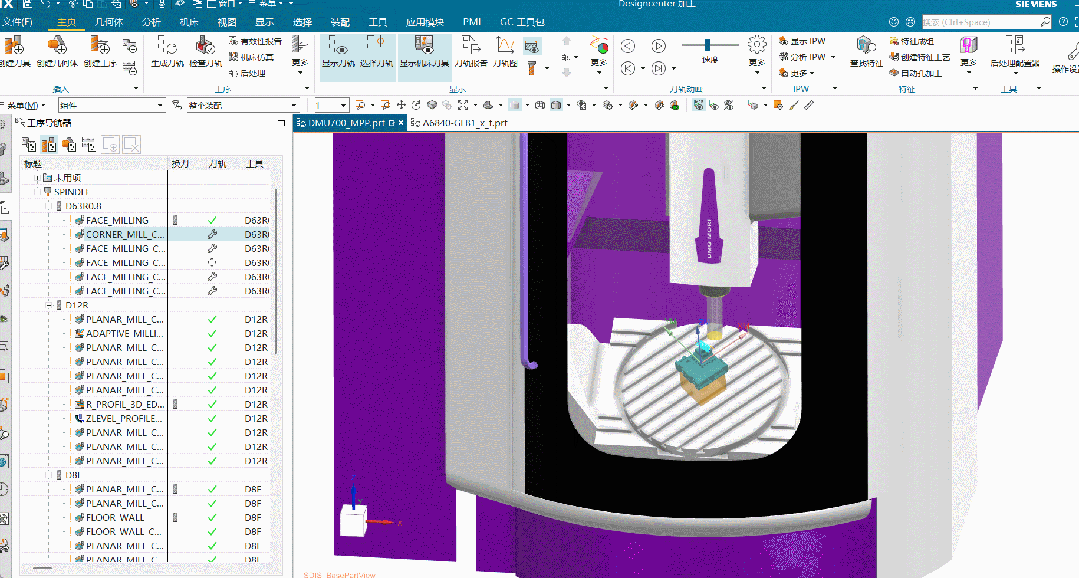

设置完其他相关参数，生成刀具路径，然后在功能区开启（显示机床刀具），点击播放刀轨动画， 机床在运动时A轴向操作员一侧倾斜。如下图所示：

04

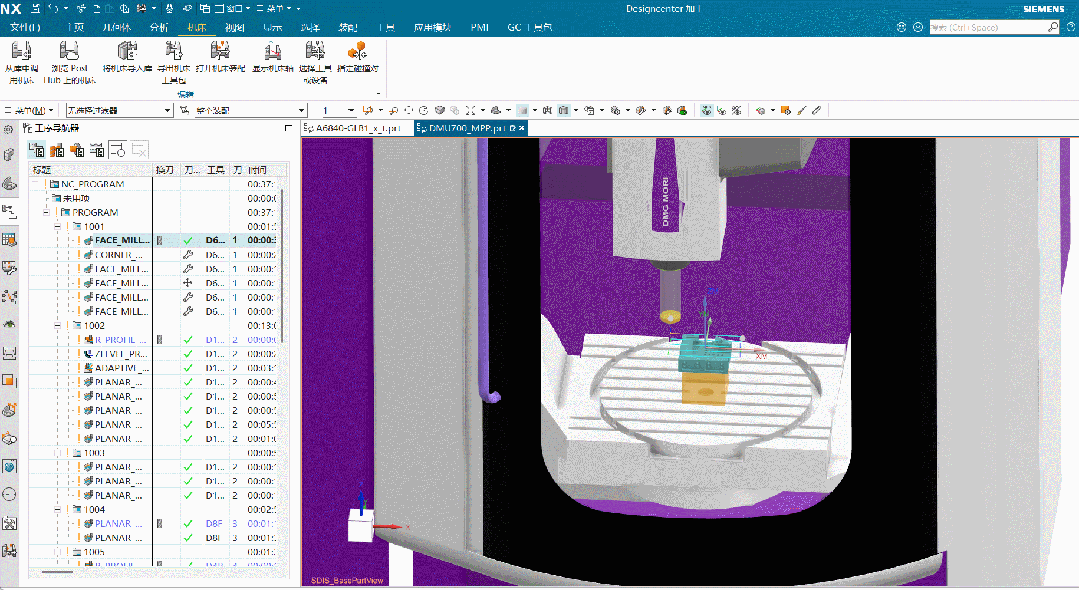

反之，将旋转解切换为（A28.25,C135.0），机床在运动时，由于A轴为正角度，所以倾斜轴背向操作员一侧；除了使用刀轨动画查看旋转解外，还可以使用机床仿真NC代码模拟，如下图所示：

05

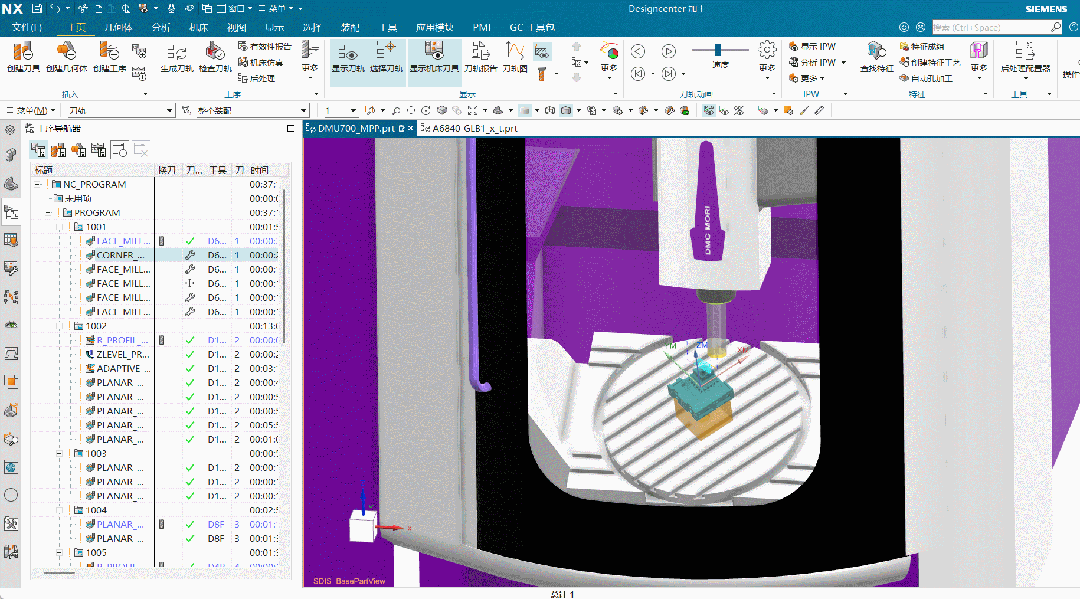

播放刀轨动画时，可以实时查看机床轴位置。选择相应的工序，并开启显示机床工具，点击播放刀轨动画；然后在工具栏选择机床→功能区→显示机床轴，可以实时显示机床轴运动位置。如下图所示：

06

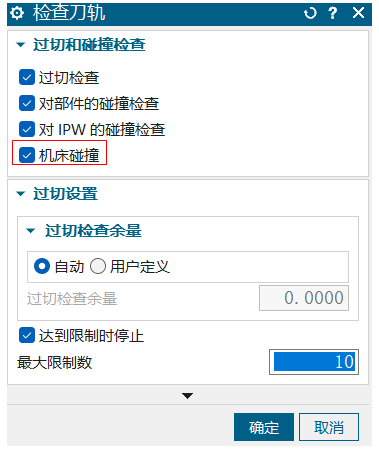

使用检查刀轨，勾选机床碰撞，可以检查刀具路径在运动过程中机床干涉碰撞，如下图所示：

07

工具图形交互，开启选择工具或设备，鼠标停留在图形区域刀具上，可以显示刀具名称，也可以点击鼠标右键编辑刀具参数，如下图所示：
