UG 五轴 3+2 AC坐标转换后处理+配宏程序-支持发那科-三菱等系统

UG 五轴 3+2 AC坐标转换后处理

配宏程序-支持发那科-三菱等系统

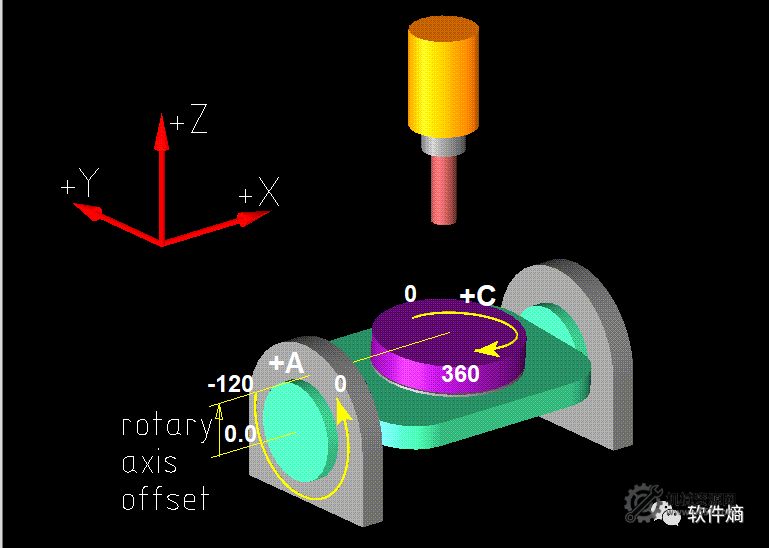

工件放在5轴任意位置

与3轴一样简单

支持3+2任意定向加工

A轴-120~0度

C轴－360~360度

钻孔松轴锁轴转角度

智能去除多余角度

支持M29刚性攻丝Q输出

会玩的可试试

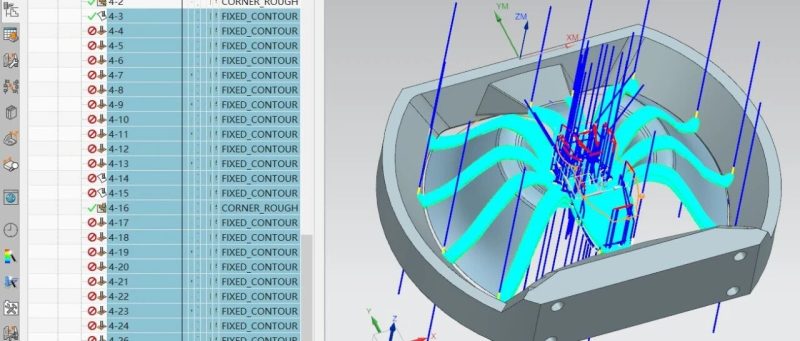

加工效果如下

UG 五轴 3+2 AC坐标转换后处理配宏程序-支持发那科-三菱等系统工件放在5轴任意位置与3轴一样简单支持3+2定向与联动A轴-120~0度C轴－360~360度钻孔松轴锁轴转角度智能去除多余角度支持M29刚性攻丝Q输出会玩的可试试

程序示意

%

(Machine time: )

(Total Tool:1)

(T1:Z2-D12R0.5 H01   D-     MinZ=-5.86)

G90 G10 L2 P0 X0.0 Y0.0 Z0.0

G91 G28 Z0. M5 M9

G17 G90 G40 G49 G94 G80

G90 G10 L2 P0 X0.0 Y0.0 Z0.0

G91 G28 Z0.0

G91 G28 Y0.0

G91 G28 X0.0

M01

N1 (T1:Z2-D12R0.5 D=10. R=0.5 H=01)

T01 M06

M11

M17

G65 P1234 A-90. C90.

G00 G90 G54 X0.0 Y46.934 A-90. C90. S3000 M03

(XY: 0.000MM)

M10

M12

G43 H01 Z90.

M08

(A: -90.000 C: 90.000)

G00 Z90.

G98 G81 X0.0 Y46.934 Z20. R40. F500.

G80

G91 G28 Z0.0

M17

G65 P1234 A-90. C135.

G00 G90 G54 X0.0 Y46.934 A-90. C135. S3000 M03

(XY: 0.000MM)

M12

G43 H01 Z90.

(A: -90.000 C: 135.000)

G00 Z90.

G98 G81 X0.0 Y46.934 Z20. R40. F500.

G80

G91 G28 Z0.0

M17

G65 P1234 A-45. C45.

G00 G90 G54 X0.0 Y28.284 A-45. C45. S3000 M03

(XY: 0.000MM)

( Z: 0.000MM)

M12

G43 H01 Z64.142

(A: -45.000 C: 45.000)

G00 Z64.142

G98 G81 X0.0 Y28.284 Z-5.858 R14.142 F500.

G80

M09

M05

G91 G28 Z0.0

G91 G28 Y0.0

M11

M17

G00 G90 A0.0 C0.0

M10

M12

M30

%
